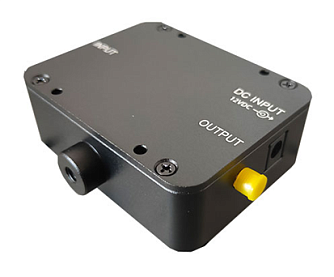

PD12A-300k - модуль PIN фотодетектора с усилителем
PD12A-300k - серия PIN фотодетекторов с усилителем.
- Тип детектора: Si.
- Диапазон длин волн: 400 - 1000 нм.
- Полоса пропускания: 0,3 МГц.
- Максимальный коэффициент усиления: 1,0×105 В/Вт.
PD12A-300k представляет собой PIN фотодетектор с усилителем, разработанный для использования в оптических системах с волоконным вводом излучения. В состав устройства входит высокоэффективный Si PIN-фотодиод, трансимпедансный усилитель и высокочастотный разъем SMA. Для ввода излучения детектор оснащен оптическим интерфейсом FC. Детекторы данной серии подходят для различных тестовых и измерительных приложений, включая быстрое обнаружение оптических сигналов.
Особенности:
- Высокая стабильность и надежность в различных температурных условиях.
- Низкий уровень шума, высокий коэффициент усиления.
- Цельнометаллический корпус с высокой эффективностью экранирования.
- Резьбовые отверстия M6 для установки и интеграции.
- Совместимость с SM и MM волокном.
- FC интерфейс для волоконного ввода излучения.
| Параметр | Значение | Ед. измерения |
|---|---|---|
| Тип детектора |
Si |
- |
|
Диапазон длин волн |
400 - 1000 | нм |

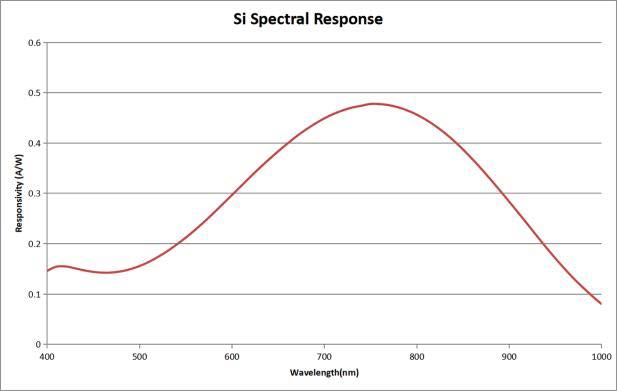

| Чувствительность@850 нм | 0,5 | А/Вт |
|
Диаметр активной области |
200 | мкм |
| Тип оптического разъема | FC | - |
| Полоса пропускания |
DC - 0,3 |
МГц |
|
Время нарастания |
1 | мкс |
| Максимальный коэффициент усиления |
1,0×105 |
В/Вт |
| Оптическая мощность | -13,4 |
дБм |
| Напряжение смещения | 10 | мВ |
| Напряжение шума |
3 |
мВ |
|
NEP |
11,4 |
пВт/√Гц |
| Максимальная выходная амплитуда | 5 | В |
| Напряжение питания (DC) | 9 - 12 | В |
| Потребляемый ток | <200 | мА |
| Выходной разъем | SMA | - |
|
Выходное сопротивление |
50 | Ом |
| Рабочая температура |
-20 - +65 |
℃ |
| Температура хранения | -40 - +85 |
℃ |
|
Габариты |
81x64x25 | мм |
- Обнаружение слабых сигналов.
- Обнаружение быстрых лазерных импульсов.
- Определение лазерных биений.
