HPPMFBTC-1900/2050 - высокомощные сплавные разветвители 1x2(2x2)

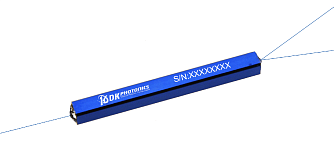

HPPMFBTC-1900/2050 - серия высокомощных сплавных разветвителей с сохранением поляризации.
- Длина волны 1900,1950,2000,2050 +/- 15 нм.
- Коэффициенты деления от 1/99 до 50/50.
- Конфигурация 1x2, 2x2.
- Избыточные потери < 0,10 дБ.
- Максимальная оптическая мощность до 50 Вт.
Производитель: DK PHOTONICS
Высокомощные сплавные разветвители серии HPPMFBTC-1900/2050 созданы на основе волокна с сохранением поляризации с использованием уникальной технологии сварки. Они обладают низкими потерями, компактными размерами и высоким коэффициентом поляризационной экстинкции. Конфигурация может быть выбрана в соответствии с требованиями заказчика. Данные компоненты широко применяется в высокомощных волоконных лазерах и усилителях.
Разветвители HPPMFBTC-1900/2050 могут быть использованы для деления линейно поляризованного света высокой мощности на два пучка без искажения состояния поляризации (SOP). Доступны конфигурации с блокировкой как по медленной, так и по быстрой оси. Также возможно изготовление разветвителей по индивидуальному заказу.
Особенности:- Низкие вносимые потери.
- Высокий коэффициент экстинкции.
- Компактный корпус.
- Конфигурации с блокировкой по быстрой и медленной оси.
- Высокая стабильность и надежность.
|
Параметр |
Значение |
Ед. измерения | |
|---|---|---|---|
| Тип | P | - | |
| Конфигурация |
1x2 или 2x2 |
- | |
|
Центральная длина волны |
1900 / 1950 / 2000 / 2050 (другие по запросу) | нм | |
|
Рабочая полоса пропускания |
±15 |
нм | |
| Коэффициент деления |
1 - 50 |
% | |
|
Избыточные потери (тип.) |
0,10 | дБ | |
|
Избыточные потери (макс.) |
0,20 | дБ | |
|
Вносимые потери (макс.) |
Зависит от коэффициента деления | - | |
| Коэффициент экстинкции |
≥ 18 |
дБ | |
|
Обратные потери |
≥ 50 |
дБ | |
| Направленность | ≥ 55 | дБ | |
|
Максимальная оптическая мощность (CW) |
10 / 20 / 30 |
Вт | |
|
Тип волокна |
PM1550, PM1950, PM-GDF-10/130-15M или другой |
- | |
|
Рабочий диапазон температур |
-20 ~ +75 |
°С |
|
|
Температура хранения |
-40 ~ +85 |
°С |
|
|

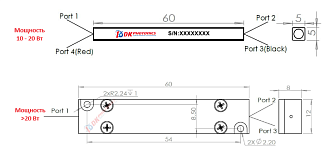

Габариты |
60x5x5 (10~20 Вт) 60x12x8 (30 Вт) |
мм | |
- Приведенные характеристики соответствуют разветвителю без коннекторов и без блокировки по оси и измерены на центральной длине волны при комнатной температуре. Коэффициент экстинкции тестируется по медленной оси.
- Коэффициент экстинкции (ER) в таблице соответствует коэффициенту деления более 10%. Если коэффициент деления менее 10%, то ER будет на 2 дБ ниже. Менее 5% - ER не учитывается.
- Для разветвителей с коннекторами, IL будут на 0,3 дБ выше, RL будет на 5 дБ ниже, ER будет на 2 дБ ниже. Мощность, передаваемая через коннектор, не превышает 2 Вт. По умолчанию ключ коннектора выставлен по медленной оси.
- Для импульсных приложений при заказе необходимо сообщить энергию импульса и пиковую мощность.
- Волоконные усилители.
- Волоконные лазеры.
- Контрольно-измерительные приборы.
- Когерентное детектирование.
- Научные исследования.
| Тип | Конфигурация | Длина волны | Мощность | Коэффициент деления (%) | Тип волокна | Диаметр пигтейлов | Длина волокна | Коннекторы |
|---|---|---|---|---|---|---|---|---|
|
P: P Grade |
102: 1x2 202: 2x2 |
1900: 1900 нм 1950: 1950 нм 2000: 2000 нм 2050: 2050 нм XX: другая |
10: 10 Вт 20: 20 Вт 30: 30 Вт |
50: 50/50 40: 40/60 30: 30/70 20: 20/80 10: 10/90 05: 5/95 02: 2/98 01: 1/99 XX: другой |
P15: PM1550 P19: PM1950 XXX: другой |
25: 250 мкм 90: 900 мкм XXX: другой |
05: 0,5 м 10: 1,0 м 15: 1,5 м XX: другая |
00: без коннекторов FP: FC/PC FA: FC/APC XX: другие |
