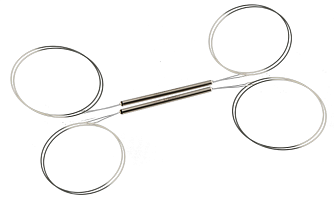

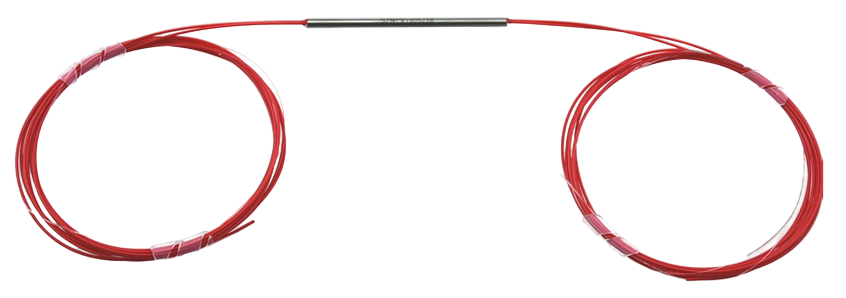

PMFBTC-405 - PM разветвители 1x2 (2x2) 405 нм
PMFBTC-405 - серия сплавных разветвителей с сохранением поляризации.
- Длина волны 405±10 нм.
- Коэффициенты деления от 1/99 до 50/50.
- Конфигурация 1x2, 2x2.
- Избыточные потери < 2,5 дБ.
- Максимальная оптическая мощность до 100 мВт.
Производитель: DK PHOTONICS
Сплавные разветвители серии PMFBTC-405 созданы на основе волокна с сохранением поляризации с использованием уникальной технологии сварки. Они обладают низкими потерями, компактными размерами и высоким коэффициентом поляризационной экстинкции. Конфигурация может быть выбрана в соответствии с требованиями заказчика. Данные компоненты широко применяется в волоконно-оптических приборах, датчиках и усилителях. Доступно изготовление разветвителей по индивидуальному заказу (длины волн от 400 до 750 нм, а также специальные длины волн WDM).
Особенности:- Низкие вносимые потери.
- Высокий коэффициент экстинкции.
- Компактный корпус.
- Высокая стабильность и надежность.
| Параметр | Значение | Ед. измерения | |||
|---|---|---|---|---|---|
| Конфигурация | 1х2 или 2х2 | - | |||
| Центральная длина волны | 405 | нм | |||
| Полоса пропускания | ±10 | нм | |||
| Коэффициент деления | 1 - 50 | % | |||
| Избыточные потери (тип.) | 2,5 | дБ | |||
|
Минимальный коэффициент экстинкции |
18 | дБ | |||
| Минимальные обратные потери | 55 | дБ | |||
| Максимальная оптическая мощность |
50 (с коннекторами или оголенным волокном) 100 (сварка) |
мВт | |||
|
Максимально допустимая растягивающая нагрузка |
5 | Н | |||
| Тип оптического волокна | PM-S405-XP |
- |
|||
| Рабочая температура | -10 ~ +75 | ℃ | |||
| Температура хранения | -40 ~ +85 | ℃ | |||

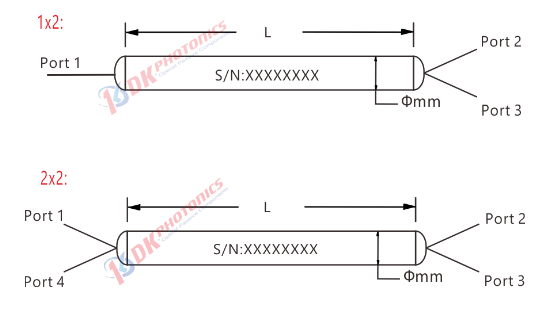

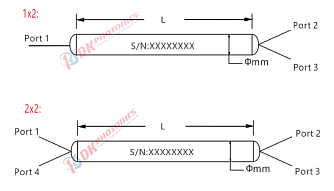

| Размеры | Ø3,0×54 или Ø3,0×60 | мм | |||
- Приведенные характеристики соответствуют разветвителю без коннекторов и без блокировки по оси и измерены на центральной длине волны при комнатной температуре. Коэффициент экстинкции тестируется по медленной оси.
- Коэффициент экстинкции (ER) в таблице соответствует коэффициенту деления более 10%. Если коэффициент деления менее 10%, то ER будет на 2 дБ ниже. Менее 5% - ER не учитывается.
- Для разветвителей с коннекторами, IL будут на 1,5 дБ выше, RL будет на 5 дБ ниже, ER будет на 2 дБ ниже. По умолчанию ключ коннектора выставлен по медленной оси.
- Волоконно-оптические приборы.
- Волоконные усилители.
- Системы контроля мощности.
- Фиксированные аттенюаторы.
- Контрольно-измерительные приборы.
PMFBTC-405 - PM разветвители 1x2 (2x2) 405 нм 1048.72(Kб)
| Конфигурация | Длина волны | Коэффициент деления (%) | Тип волокна | Диаметр пигтейлов | Длина волокна | Коннекторы |
|---|---|---|---|---|---|---|
|
102: 1x2 202: 2x2 |
405: 405 нм XX: другая |
50: 50/50 40: 40/60 20: 20/80 10: 10/90 05: 5/95 01: 1/99 XX: другой |
P40: PM-S405-XP XXX: другой |
25: 250 мкм (оголенное волокно) 90: 900 мкм (свободный буфер) XXX: другой |
08: 0,8 м 10: 1,0 м XX: другая |
00: без коннекторов FP: FC/PC FA: FC/APC XX: другие |
