SM1-xxA(D) - адаптеры
- Один конец с внешней резьбой SM1, другой с внутренней резьбой SM1.
- Диаметр оптических элементов 25,4 мм.
- Модульная конструкция.
- Различные варианты длины.

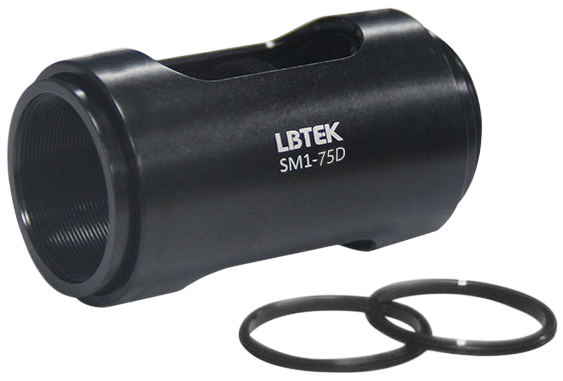

- Внешний паз в серии SM1-xxD.

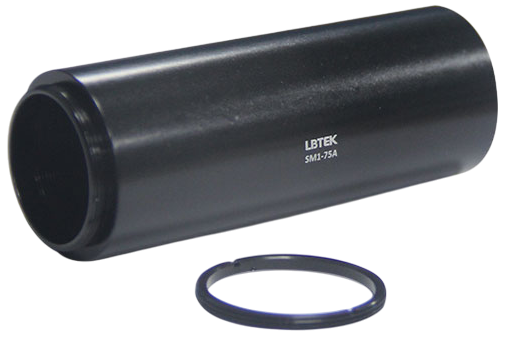

- Одно стопорное кольцо SM1R в серии SM1-xxA, два в серии SM1-xxD.
Производитель: LBTEK
Адаптеры SM1-xxА и SM1-xxD предназначены для фиксации оптических элементов диаметром 25,4 мм. Модульная конструкция идеально подходит для быстрой сборки многокомпонентных оптических систем. Каждый адаптер комплектуется стопорным кольцом SM1R для фиксации оптического элемента. Модели серии SM1-xxD имеют внешний паз, который позволяет регулировать положение оптического элемента, не снимая стопорного кольца. После настройки внешний паз можно закрыть, повернув внешний корпус адаптера.
| Параметр | Значение | Ед.измерения | ||||||
|---|---|---|---|---|---|---|---|---|
| SM1-8A | SM1-12.5А | SM1-25A(D) | SM1-38A | SM1-50A(D) | SM1-75A(D) | SM1-100A | ||
| Материал | Алюминиевый сплав 6061-T6 | |||||||
| Обработка поверхности | Черное анодирование | |||||||
| Апертура | 23,0 | мм | ||||||
| Диаметр оптического элемента | 25,4 | мм | ||||||
| Тип резьбы | SM1 | |||||||
| Максимальная толщина оптического элемента | 6 | 10,5 | 23 | 36 | 48 | 73 | 98 | мм |
| Длина внутренней резьбы | 8 | 12,5 | 25 | 38 | 50 | 75 | 100 | мм |
| Стопорное кольцо (модель/количество) |
SM1R/1 шт (для серии SM1-xxA), SM1R/2 шт (для серии SM1-xxD) |
|||||||
| Внешний паз | Есть в серии SM1-xxD | |||||||
