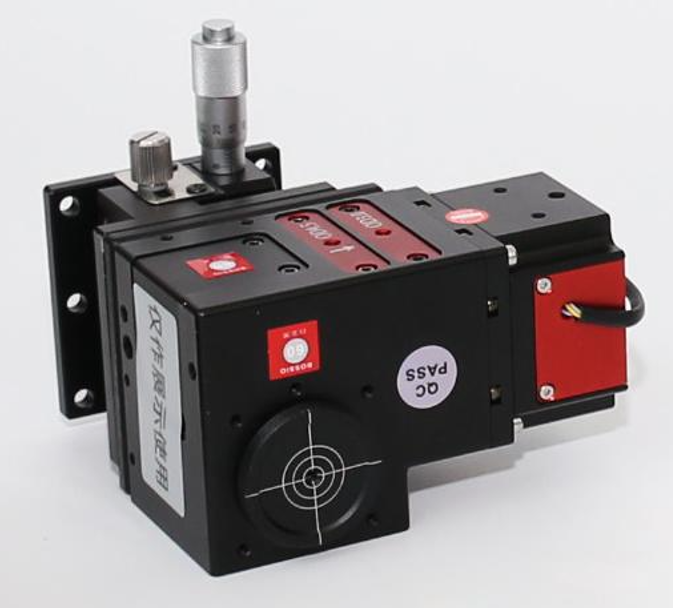

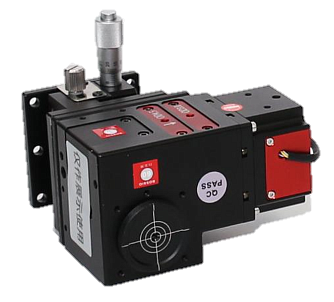

SSP-CS-BP - компактные камеры для анализа лазерного пучка мощностью до 50 Вт
SSP-CS-BP – серия компактных камер для анализа лазерного пучка для УФ-ИК диапазона. Программный интерфейс отображает 2D и 3D распределения энергии, а также характеристики профиля лазерного луча, такие как диаметр пятна, расходимость и эллиптичность.
- Спектральный диапазон: 190 – 1750 нм.
- Максимальная мощность: 50 Вт (10 Вт для УФ-диапазона).
- Диаметр пучка: 22 мкм – 15 мм.
- Высокое разрешение до 2,2 мкм.
Анализаторы профиля лазерного пучка SSP-CS-BP являются эффективным решением для работы с лазерными пучками. Устройства этой серии отличаются широким спектральным диапазоном, простотой эксплуатации и высокой точностью измерений.
При использовании камеры пользователь перемещает прибор или источник излучения для нахождения оптимального положения. Затем с помощью встроенного программного обеспечения анализатор автоматически производит измерение и анализ различных параметров оптического излучения. Программный интерфейс выводит данные в виде двумерных или трехмерных графиков распределения энергии, а также характеристики профиля лазерного луча, такие как диаметр пятна, угол расхождения и эллиптичность.

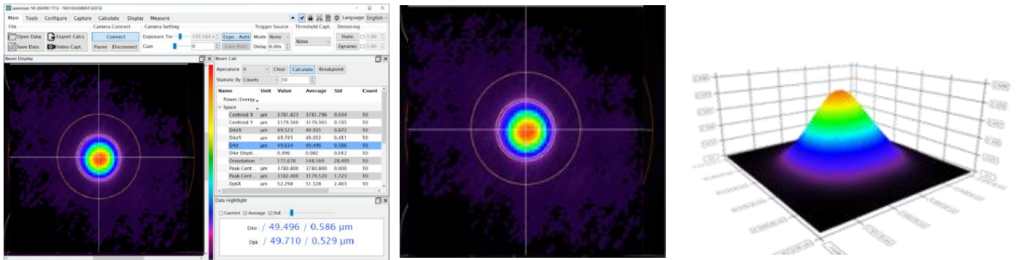

Результат обработки данных, полученных с помощью анализатора серии SSP-BS-BP
.
Общие характеристики
| Параметр | Значение | Единицы измерения |
|---|---|---|
| Максимальная мощность | 50 (10 для УФ) | Вт |
| Макс. плотность энергии | 20 | Дж/см² |
| Время детектирования | ≤ 2 мин @ 50 Вт |
|
| Макс. ход по оси X | 13 | мм |
| Интерфейс | USB 3.0 |
|
| Внешний триггер | наличие (нет для 0205) |
|
| Рабочая температура | от 0 до 35 | °C |
| Вес | ≤ 1 | кг |
Технические характеристики моделей
| Модель | Спектральный диапазон, нм | Диаметр пучка, мкм - мм | Размер сенсора, мм | Аттенюатор |
|---|---|---|---|---|
| SSP-CS-BP-0205VIS-M | 340 – 1100 | 22 – 4,3 | 5,7 × 4,3 | OD0/0.5/1/2/3 |
| SSP-CS-BP-0307UV-M | 190 – 340 | 35 – 7,1 | 8,4 × 7,1 | OD0/0.5/1/2/3 |
| SSP-CS-BP-0307VIS-M | 340 – 1100 | 35 – 7,1 | 8,4 × 7,1 | OD0/0.5/1/2/3 |
| SSP-CS-BP-0310VIS-M | 340 – 1100 | 32 – 9,8 | 13,1 × 9,8 | OD0/1/2/3/4 |
| SSP-CS-BP-0615VIS-M | 340 – 1100 | 32 – 15 | 21,1 × 15,8 | OD0/1/2/3/4 |
| SSP-CS-BP-0615VIS-NIR-M | 340 – 1350 | 32 – 15 | 21,1 × 15,8 |
OD0/1/2/3/4 (340–1100); OD1/2/3 (1100–1350) |
- Профилирование лазерных пучков в лабораторных условиях.
- Мониторинг параметров лазерных пучков на производстве.
- Анализ профиля пучка непрерывного излучения.
- Контроль параметров мощных лазеров (до 50 Вт).
- Измерение расходимости и эллиптичности пучка.
