EDFA-C-LA - волоконно-оптические усилители для C-диапазона
EDFA-C-LA - волоконно-оптические усилители EDFA.
- Диапазон длин волн: 1530 - 1565 нм.
- Входная мощность: -25 ~ -3 дБм.
- Выходная оптическая мощность @вход -10 дБм: 13 / 17 / 20 / 23 / 25 / 26 дБм.
- Коэффициент усиления слабого сигнала @вход -25 дБм: 35 дБ.
- Режимы управления: ACC, APC.
Производитель: DK PHOTONICS
Усилитель EDFA-C-LA представляет собой оптический усилитель мощности, предназначенный для встраивания в линию в волоконно-лазерных или волоконно-оптических системах связи. Устройство сочетает в себе преимущества предусилителей и бустерных усилителей с высоким коэффициентом усиления, высокой мощностью передачи и низким уровнем шума.
Особенности:
- Высокий уровень усиления.
- Широкий динамический диапазон.
- Низкий уровень шума.
- Высокий уровень выходной мощности.
| Параметр | Значения | Ед. измерения |
|---|---|---|
|
Диапазон длин волн
|
1530 - 1565 | нм |
|
Входная мощность
|
-25 ~ -3 | дБм |
|
Выходная оптическая мощность @вход -10 дБм
|
15 / 17 / 20 / 23 / 25 / 26 | дБм |
|
Коэффициент шума @вход -10 дБм
|
≤ 5 | дБ |
|
Коэффициент усиления слабого сигнала @вход -25 дБм
|
35 | дБ |
|
Коэффициент усиления, зависящий от поляризации (PDG)
|
≤ 0,3 | дБ |
|
Дисперсия поляризационных мод (PMD)
|
≤ 0,5 | пс |
|
Входная/выходная изоляция
|
> 35 | дБ |
|
Контроль оптической мощности
|
Измерение оптической мощности выходного сигнала; Измерение оптической мощности входного сигнала | |
|
Тип волокна
|
SMF-28 | - |
|
Длина волокна
|
1 | м |
|
Оптический коннектор
|
FC/APC | - |
|
Режимы управления
|
ACC / APC / AGC | - |
Электрические и эксплуатационные параметры

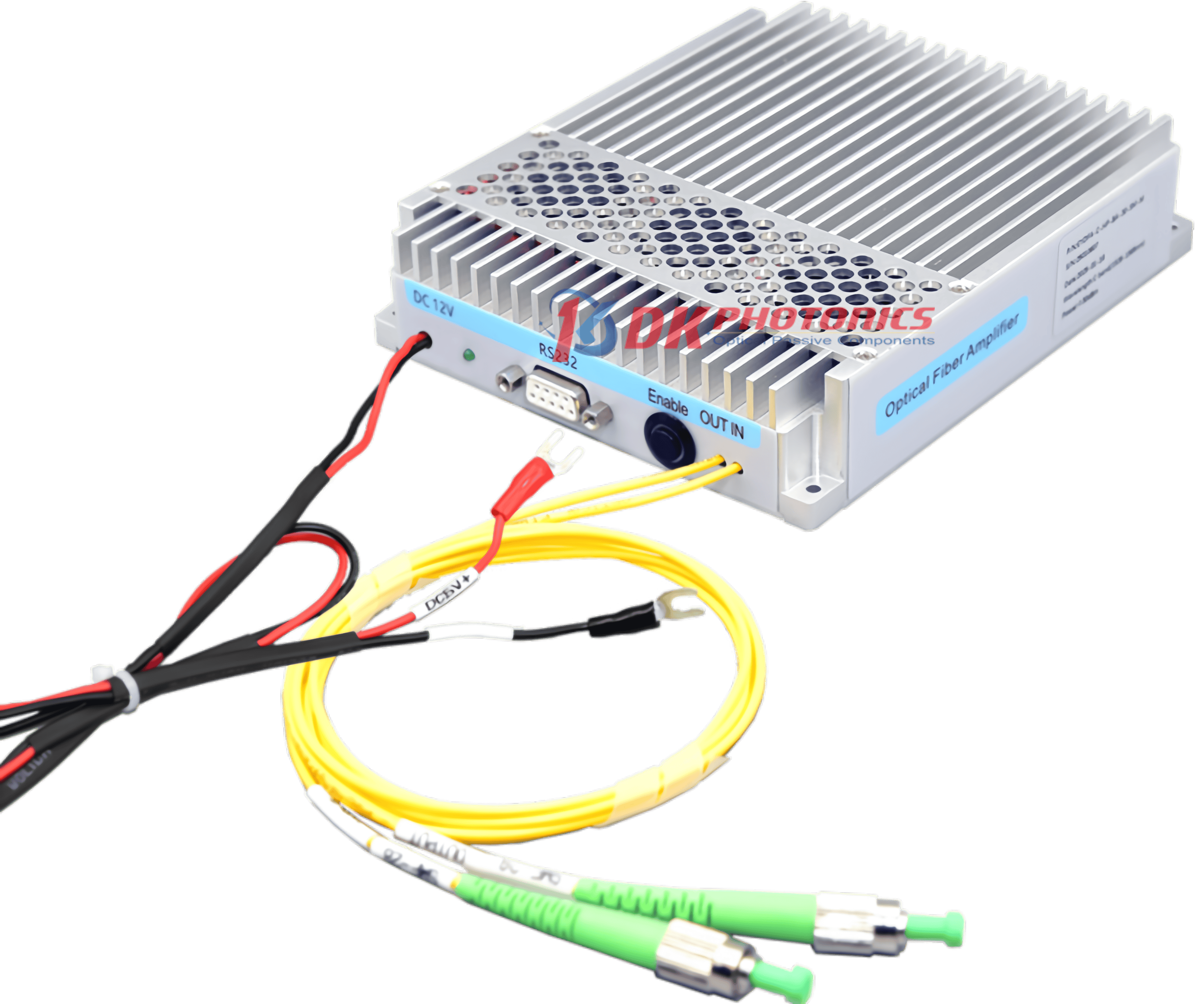

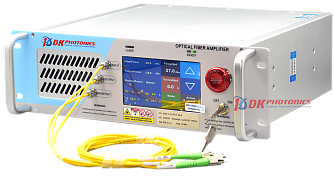

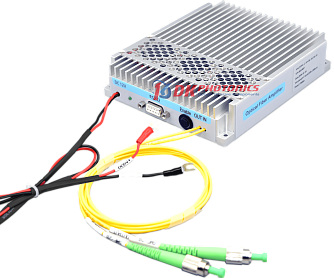

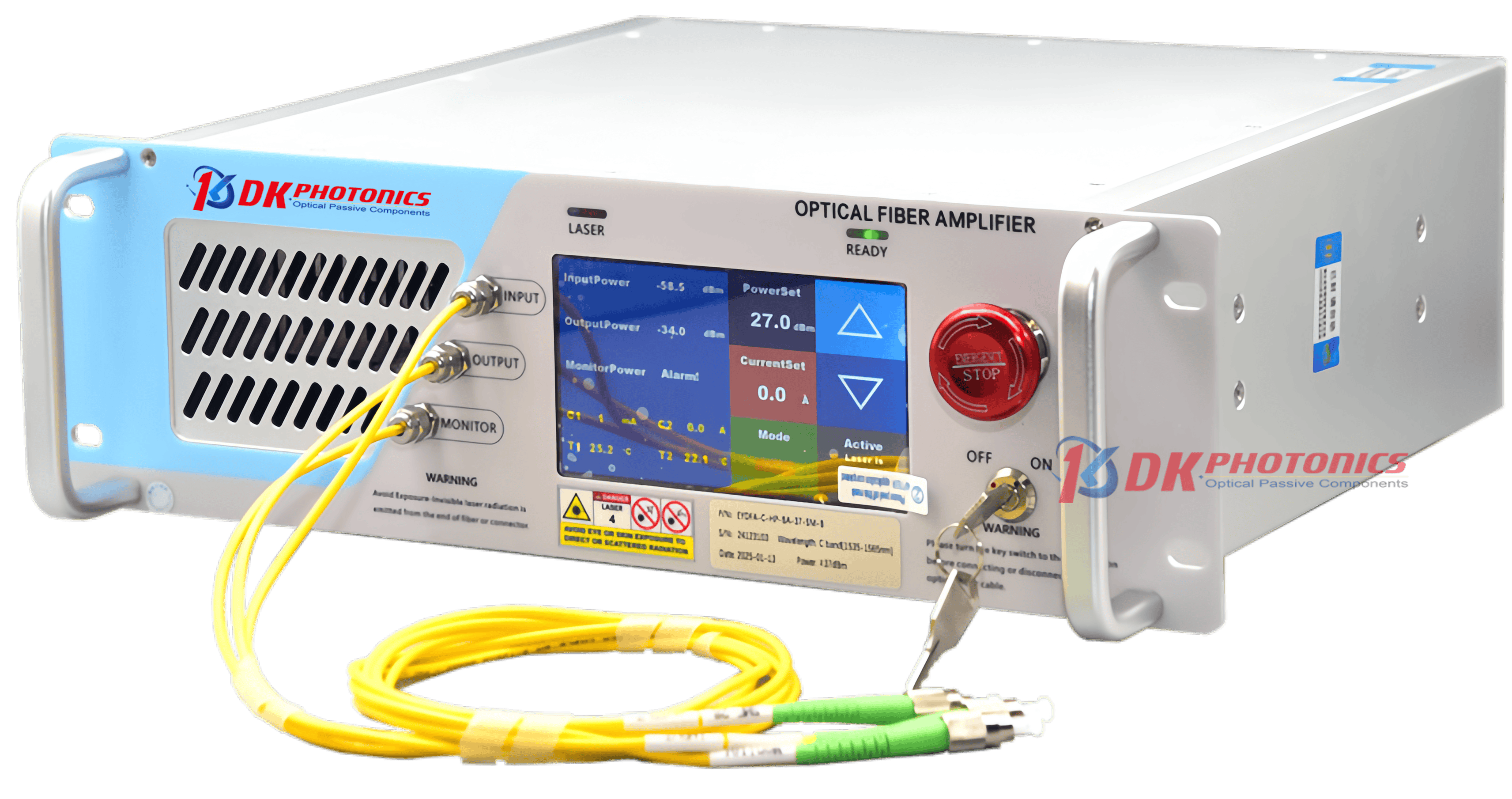

| Параметр | Настольная версия | Модуль | |||
|---|---|---|---|---|---|
|
Способ управления
|
Сенсорный экран /RS232 | RS232 | |||
|
Интерфейс связи
|
Разъем DB9 | ZH1.5-3Pin / Разъем DB9 | |||
|
Источник питания
|
100 ~ 240 В переменного тока, <30 Вт | 5 В постоянного тока, <15 Вт | |||
|
Габариты
|
255 × 285 × 115 мм | 70 × 90 ×15 мм / 125 × 150 × 20 мм | |||
|
Рабочий диапазон температур
|
-5 ~+35 °С |
||||
|
Относительная влажность
|
0 ~ 70 % |
||||
- Радиофотонные распределенные системы ВОЛС.
- Волоконно-оптические сети.
- Волоконные лазеры и сенсоры.
- Системы кабельного телевидения и FTTx сети.
| Устройство | Рабочая длина волны | Тип усилителя | Выходная мощность | Тип волокна | Тип корпуса |
|---|---|---|---|---|---|
|
EDFA |
С: С-диапазон | ВА: бустерный усилитель |
15: 15 дБм 17: 17 дБм 20: 20 дБм 23: 23 дБм 25: 25 дБм 26: 26 дБм |
SM: SMF-28e |
M: модуль B: настольный |
