EDFA-C-PA - волоконно-оптические усилители слабого сигнала EDFA для C-диапазона
EDFA-C-PA - волоконно-оптические усилители слабого сигнала EDFA.
- Диапазон длин волн: 1530 - 1565 нм.
- Входная мощность: -35 ~ -25 дБм.
- Коэффициент усиления малого сигнала: 5 дБ@-35 дБм или 45 дБ@-45 дБм.
- Режимы управления: ACC.
- Тип волокна: SM.
Производитель: DK PHOTONICS
Усилитель EDFA-C-PA представляет собой оптический усилитель слабого сигнала, предназначенный для усиления слабых оптических сигналов в диапазоне от -45 дБм до -25 дБм. Усиление слабого сигнала достигает 35 или 45 дБ и имеет низкий коэффициент шума. Как правило используется перед фотоприемником для улучшения обнаружения слабых световых сигналов.
Особенности:- Большой коэффициент усиления.
- Широкий динамический диапазон.
- Низкий уровень шума.
| Параметр | Значения | Ед. измерения | |
|---|---|---|---|
|
EDFA-PA-35 |
EDFA-PA-45 |
|
|
| Диапазон длин волн | 1530 - 1565 | нм | |
| Входная мощность | -35 - -25 | -45 - -25 | дБм |
| Коэффициент усиления слабого сигнала | 35@вход -35 дБм | 45@вход -45 дБм | дБ |
| Коэффициент шума | ≤ 4,5 | дБ | |
| Зависимость усиления от поляризации (PDG) | ≤ 0,3 | дБ | |
| Дисперсия поляризационных мод (PMD) | ≤ 0,5 | пс | |
| Входная/выходная изоляция | > 35 | дБ | |
| Тип волокна | SMF-28 | - | |
| Оптический коннектор | FC/APC | - | |
| Режим управления | ACC / APC | - | |
Электрические и эксплуатационные параметры

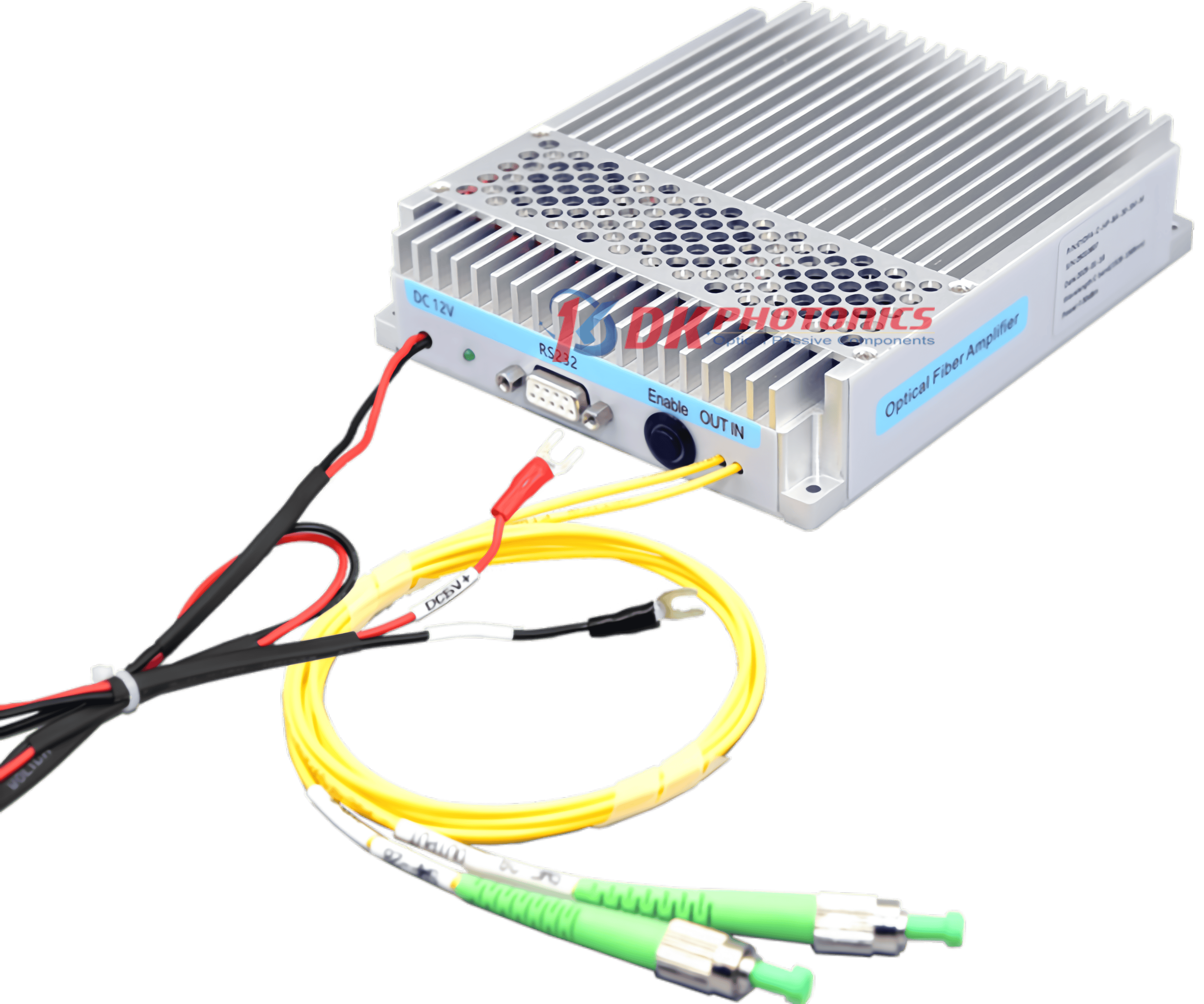

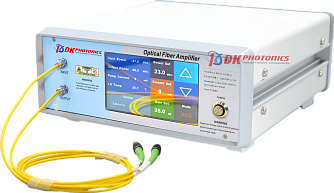

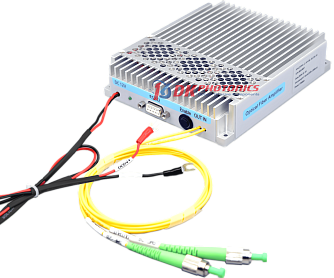

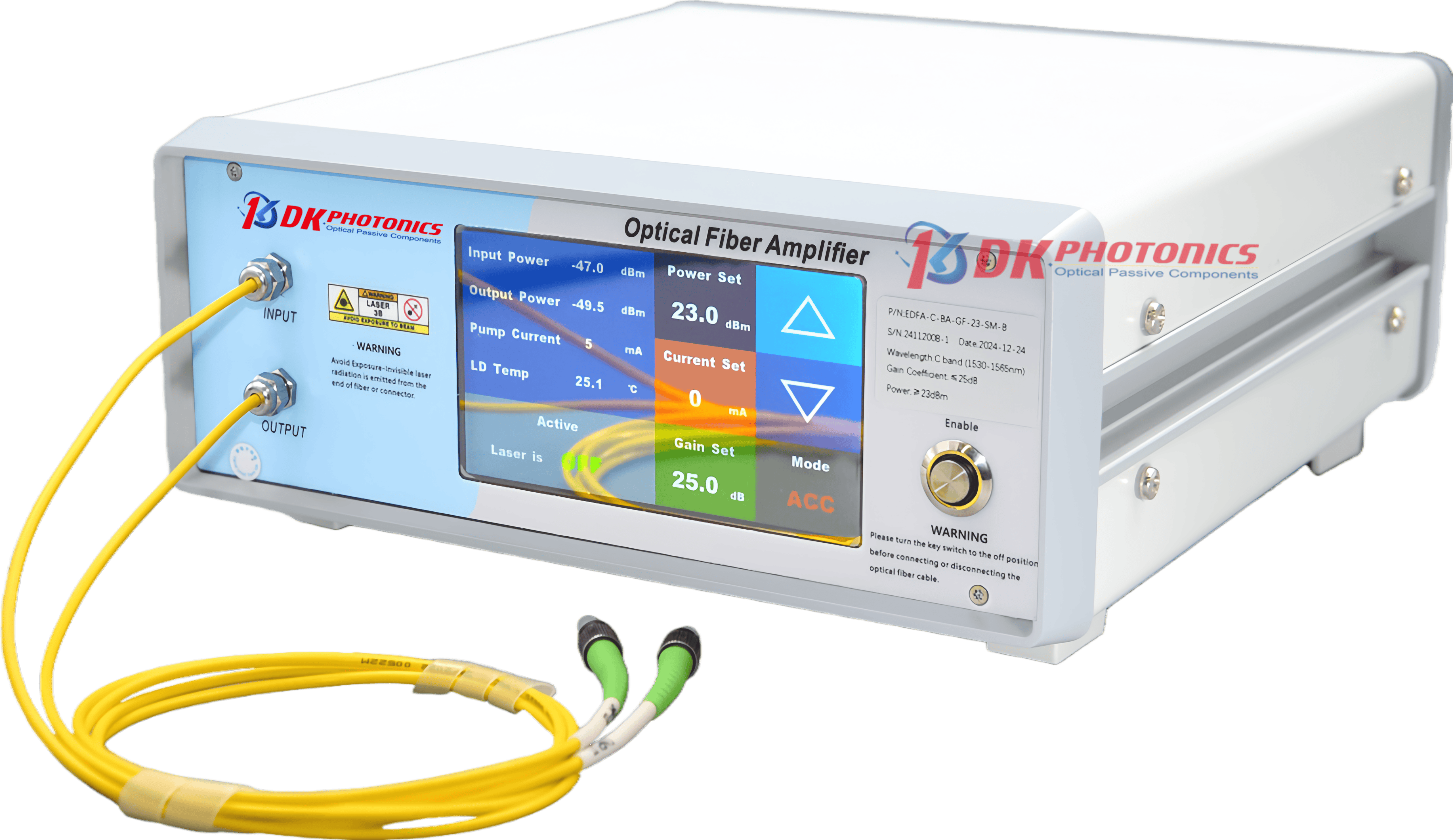

| Параметр | Настольное исполнение | Модуль |
|---|---|---|
|
Способ управления
|
Сенсорный экран / RS232 | RS232 |
|
Интерфейс связи
|
Разъем DB9 (розетка) | ZH1.5-3 Pin / DB9 (розетка) |
|
Питание
|
100~240В перем. тока, < 30 Вт | 12В пост. тока, < 30 Вт |
|
Габариты (Ш×Г×В) (мм)
|
255×285×115 |
70 x 90 x 15 / 125×150×20 |
|
Метод охлаждения
|
Внутреннее воздушное охлаждение | Контактный отвод тепла |
|
Рабочая температура
|
-5 ~ +35 °С | |
|
Влажность
|
0 ~ 70% |
|
- Радиофотонные распределенные системы ВОЛС.
- Системы кабельного телевидения и FTTx сети.
| Устройство | Рабочая длина волны | Тип усилителя | Степень усиления | Тип волокна | Тип корпуса |
|---|---|---|---|---|---|
|
EDFA |
С: С-диапазон | РА: усилитель слабого сигнала |
35: 35 дБ@-35дБм 45: 45дБ@-45дБм |
SM: SMF-28e |
M: модуль B: настольный |
