EDFA-L-BA - волоконно-оптические усилители EDFA (Booster) для L-диапазона
EDFA-L-BA - волоконно-оптические усилители EDFA (Booster).
- Диапазон длин волн: 1570 - 1605 нм.
- Входная мощность: -6 - +3 дБм.
- Выходная оптическая мощность @ вход -3 дБм: 15 / 17 / 20 / 23 / 25 / 26 дБм.
- Режимы управления: ACC, APC.
- Тип волокна: SM, PM.
Производитель: DK PHOTONICS
Волоконный усилитель с добавлением эрбия для L-диапазона представляет собой серию оптических усилителей мощности, специально разработанных для волоконных лазеров или систем волоконной связи. Он работает на длинах волн от 1570 до 1605 нм и обладает такими преимуществами, как высокий коэффициент усиления и низкий уровень шума.
Особенности:
- Высокий коэффициент усиления.
- Работа в L-диапазоне.
- Широкий динамический диапазон.
- Высокая выходная мощность.
| Параметр | Значения | Ед. измерения | |
|---|---|---|---|
|
Диапазон длин волн
|
1570 - 1605 | нм | |
|
Входная мощность
|
-6 ~ +3 | дБм | |
|
Выходная мощность @вход -3 дБм
|
15 / 17 / 20 / 23 / 25 / 26 | ||
|
Коэффициент шума @вход -3 дБм
|
5 | дБ | |
|
Коэффициент поляризационной экстинкции (PER)
|
- | ≥23 | дБ |
|
Зависимость усиления от поляризации (PDG)
|
≤0,3 | - | дБ |
|
Дисперсия поляризационных мод (PMD)
|
0,5 | - | пс |
|
Входная/выходная изоляция
|
> 35 | дБ | |
|
Контроль оптической мощности
|
Измерение оптической мощности выходного сигнала; Измерение оптической мощности входного сигнала | - | |
|
Тип волокна
|
SMF-28 | PM1550 | - |
|
Оптический коннектор
|
FC/APC | - | |
|
Режим управления
|
ACC / APC | - | |
Электрические и эксплуатационные параметры

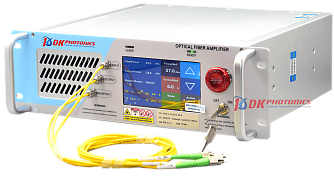

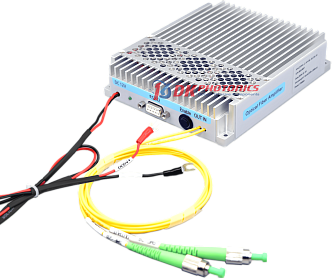

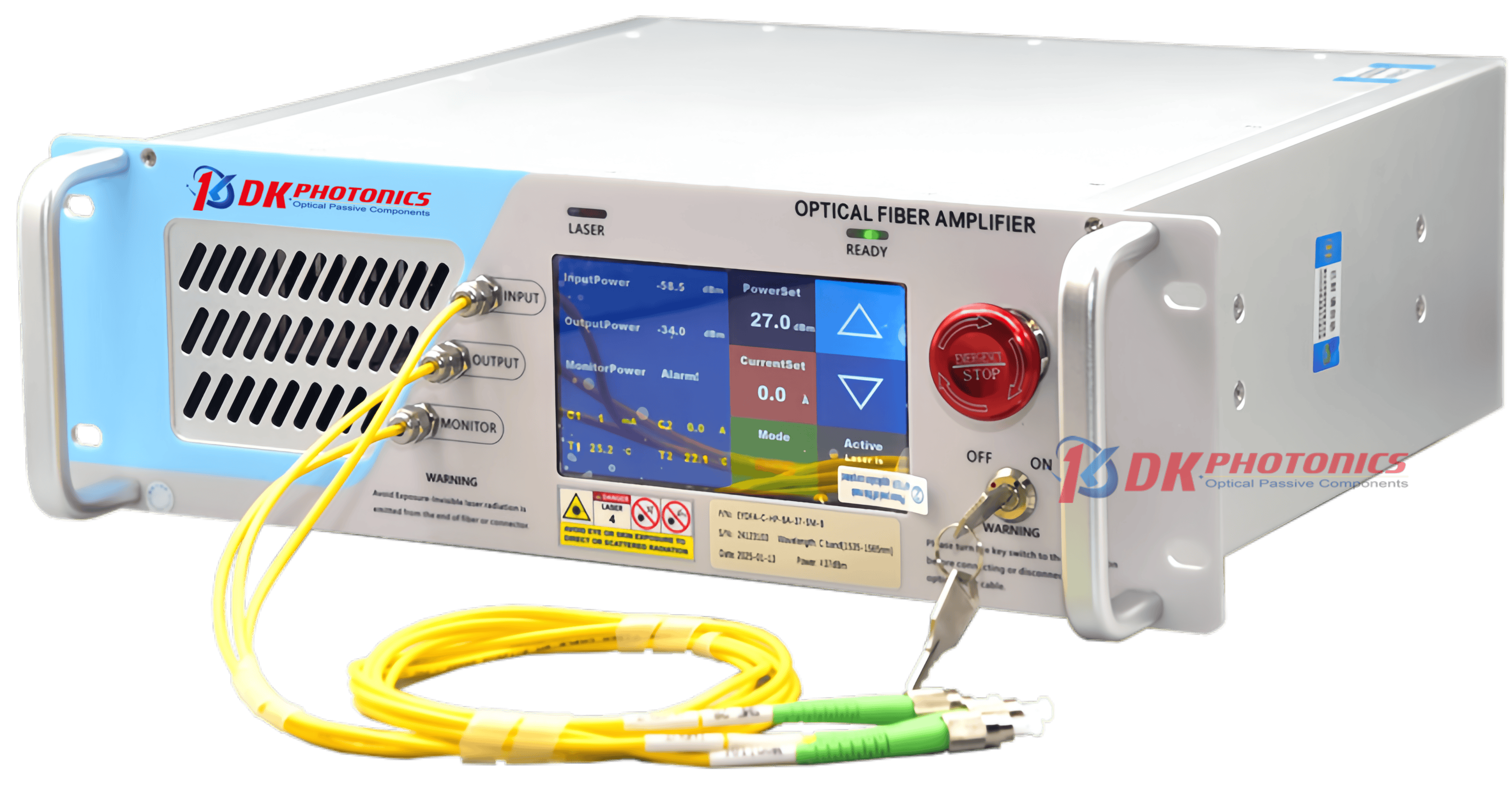

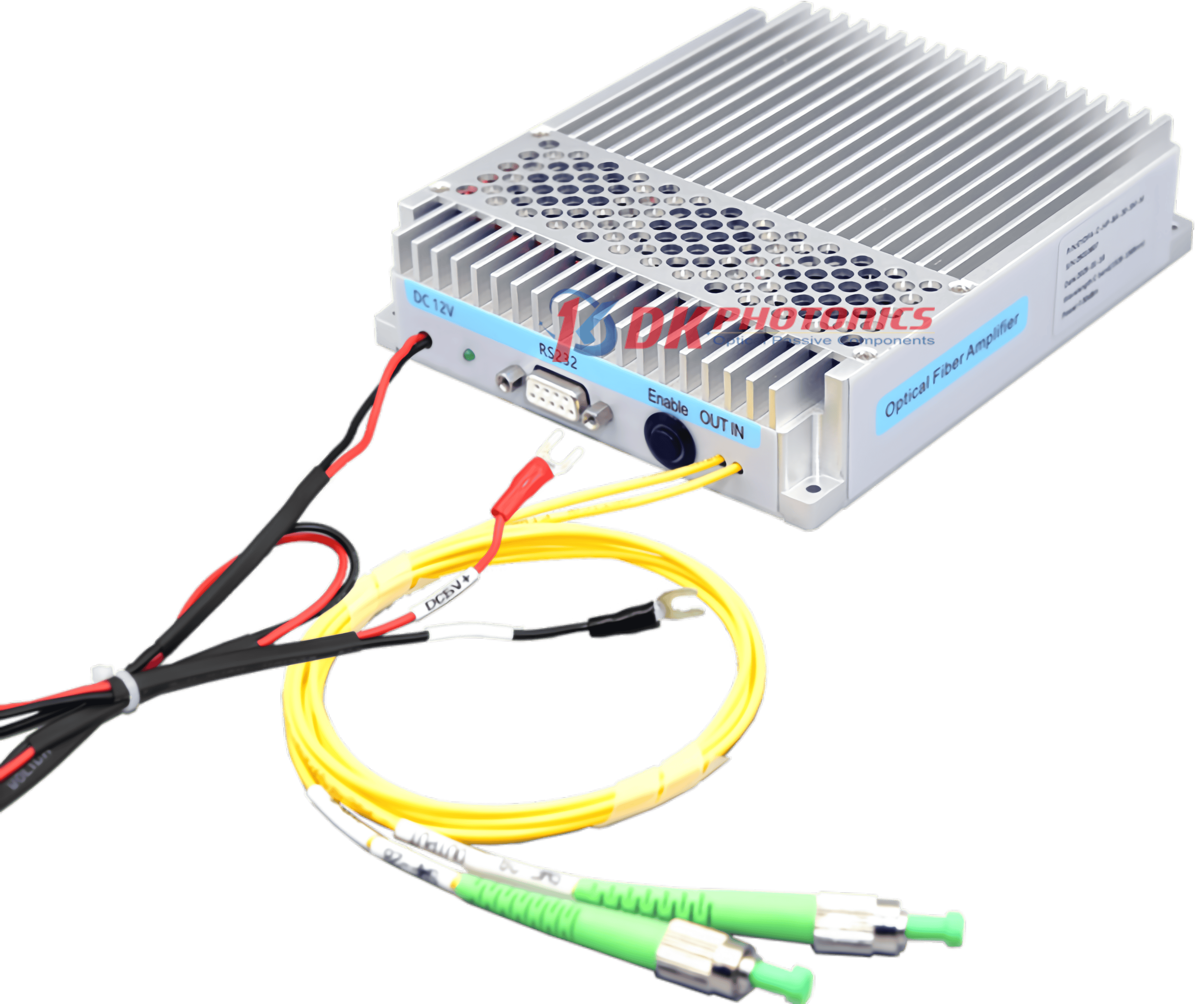

| Параметр | Настольное исполнение | Модуль |
|---|---|---|
|
Способ управления
|
Сенсорный экран / RS232 | RS232 |
|
Интерфейс связи
|
Разъем DB9 (розетка) | Разъем DB9 (розетка) |
|
Питание
|
100~240В перем. тока, < 30 Вт | 12В пост. тока, < 30 Вт |
|
Габариты (Ш×Г×В) (мм)
|
255×285×115 |
125×150×20 |
|
Метод охлаждения
|
Внутреннее воздушное охлаждение | Контактный отвод тепла |
|
Рабочая температура
|
-5 ~ +35 °С | |
|
Влажность
|
0 ~ 70% |
|
- Радиофотонные распределенные системы ВОЛС.
- Системы кабельного телевидения и FTTx сети.
| Устройство | Рабочая длина волны | Тип усилителя | Выходная мощность | Тип волокна | Тип корпуса |
|---|---|---|---|---|---|
| EDFA | L: L-диапазон | ВА: бустерный усилитель |
15: 15 дБм 17: 17 дБм 20: 20 дБм 23: 23 дБм 25: 25 дБм 26: 26 дБм |
SM: SMF-28e PM: PM1550 |
M: модуль B: настольный |
| Модель | Описание | Наличие | |
|---|---|---|---|
| EDFA-L-BA | Волоконно-оптический усилитель EDFA (booster). Требуется уточнить параметры. | Под заказ |
