EDFA-L-PA - волоконно-оптические усилители слабого сигнала EDFA для L-диапазона
EDFA-L-PA - волоконно-оптические усилители слабого сигнала EDFA.
- Диапазон длин волн: 1570 - 1603 нм.
- Входная мощность: -45 ~ -25 дБм.
- Коэффициент усиления малого сигнала @вход -45 дБ: 45 дБ.
- Режимы управления: ACC.
- Тип волокна: SM/PM.
Производитель: DK PHOTONICS

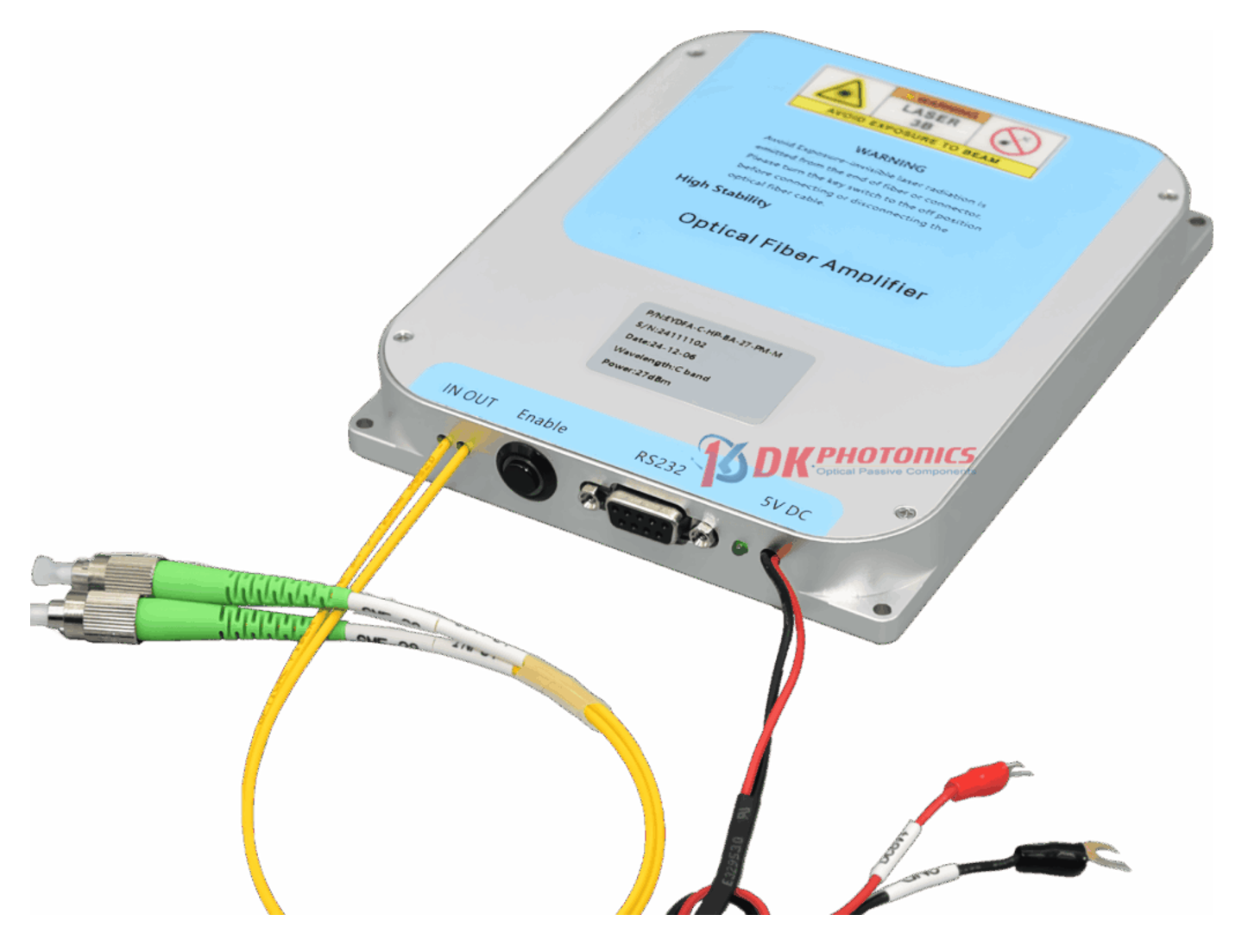

Усилитель EDFA-L-PA представляет собой оптический усилитель слабого сигнала, предназначенный для усиления слабых оптических сигналов в диапазоне от -45 дБм до -25 дБм. Усиление слабого сигнала достигает 45 дБ и имеет низкий коэффициент шума. Как правило, используется перед фотоприемником для улучшения обнаружения слабых световых сигналов.
Особенности:- Большой коэффициент усиления.
- Широкий динамический диапазон.
- Низкий уровень шума.
| Параметр | Значения | Ед. измерения | |
|---|---|---|---|
|
Диапазон длин волн
|
1570 - 1603 | нм | |
|
Входная мощность
|
-45 ~ -25 | дБм | |
|
Коэффициент усиления слабого сигнала @вход -45 дБ
|
45 | дБ | |
|
Коэффициент шума
|
≤ 4,5 | дБ | |
|
Коэффициент поляризационной экстинкции (PER)
|
- | ≥23 | дБ |
|
Зависимость усиления от поляризации (PDG)
|
≤0,3 | - | дБ |
|
Дисперсия поляризационных мод (PMD)
|
0,5 | - | пс |
|
Входная/выходная изоляция
|
> 35 | дБ | |
|
Контроль оптической мощности
|
Измерение оптической мощности выходного сигнала; Измерение оптической мощности входного сигнала | - | |
|
Тип волокна
|
SMF-28 | PM1550 | - |
|
Оптический коннектор
|
FC/APC | - | |
|
Режим управления
|
ACC | - | |
Электрические и эксплуатационные параметры
| Параметр | Настольное исполнение | Модуль |
|---|---|---|
|
Способ управления
|
Сенсорный экран / RS232 | RS232 |
|
Интерфейс связи
|
DB9 (розетка) | DB9 (розетка) |
|
Питание
|
100~240В перем. тока, < 30 Вт | 12В пост. тока, < 30 Вт |
|
Габариты (Ш×Г×В) (мм)
|
255×285×115 |
125×150×20 |
|
Метод охлаждения
|
Внутреннее воздушное охлаждение | Контактный отвод тепла |
|
Рабочая температура
|
-5 ~ +35 °С | |
|
Влажность
|
0 ~ 70% | |
- Радиофотонные распределенные системы ВОЛС.
- Системы кабельного телевидения и FTTx сети.
| Устройство | Рабочая длина волны | Тип усилителя | Степень усиления | Тип волокна | Тип корпуса |
|---|---|---|---|---|---|
|
EDFA |
L: L-диапазон | РА: усилитель слабого сигнала | 45: 45дБ@-45дБм |
SM: SMF-28e PM: PM1550 |
M: модуль B: настольный |
