PS05-xxH - прецизионные точечные диафрагмы из нержавеющей стали
- Материал корпуса: алюминиевый сплав 6061-T6.
- Диаметр корпуса 12,7 мм.
- Материал диафрагмы: нержавеющая сталь 300 без покрытия.
- Диаметр отверстия от 5 до 1 000 мкм.
Производитель: LBTEK
Прецизионные серии PS05-xxH выполнены из фольги нержавеющей стали серии 300 толщиной 30 мкм без покрытия. Диаметр отверстия можно выбрать в диапазоне от 5 до 1000 мкм. Диафрагма закреплена в корпусе из алюминиевого сплава 6061-Т6 с наружным диаметром 12,7 мм. Благодаря этому диафрагму удобно устанавливать в стандартные оправы Ø12,7 мм и юстировочные держатели с внутренней резьбой SM05. При изготовлении отверстия на фольге могут оставаться следы механической обработки, а из-за малой толщины фольги у некоторых изделий возможна незначительная деформация по краю. Эти особенности не влияют на функциональные характеристики и применение диафрагмы.
Особенности:
- Диаметр отверстия от 5 до 1000 мкм, 12 стандартных номиналов.
- Диафрагма из нержавеющей стали серии 300 толщиной 30 мкм.
- Диафрагма без покрытия.
- Корпус из алюминиевого сплава 6061-T6 с наружным диаметром 12,7 мм.
- Совместимость с оправами Ø12,7 мм и юстировочными держателями с внутренней резьбой SM05.
Общие характеристики
| Параметр | Значение | Ед. измерения |
|---|---|---|
|
Материал корпуса
|
Алюминиевый сплав 6061-T6 | – |
|
Обработка поверхности корпуса
|
Черное анодирование | – |
|
Наружный диаметр корпуса
|
Ø12,7 | мм |
|
Материал диафрагмы
|
Нержавеющая сталь серии 300 | – |
|
Толщина диафрагмы
|
30 | мкм |
|
Покрытие диафрагмы
|
Без покрытия | – |

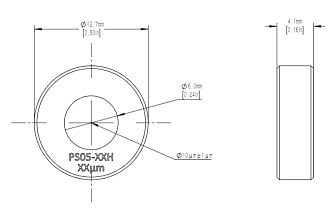

Технические характеристики
| Модель | Диаметр отверстия (мкм) | Толщина корпуса (мм) | Ед. измерения |
|---|---|---|---|
|
PS05-5H
|
Ø 5 ± 1 | 4,1 | мкм |
|
PS05-10H
|
Ø10 ± 1 | 4,1 | мкм |
|
PS05-15H
|
Ø 15 ± 1,5 | 4,1 | мкм |
|
PS05-20H
|
Ø 20 ± 2 | 4,1 | мкм |
|
PS05-25H
|
Ø 25 ± 2 | 4,1 | мкм |
|
PS05-35H
|
Ø 35 ± 2 | 4,1 | мкм |
|
PS05-40H
|
Ø 40 ± 3 | 4,1 | мкм |
|
PS05-50Н
|
Ø 50 ± 3 | 4,1 | мкм |
|
PS05-75H
|
Ø 75 ± 3 | 4,1 | мкм |
|
PS05-100H
|
Ø 100 ± 4 | 4,1 | мкм |
|
PS05-200H
|
Ø 200 ± 6 | 2,54 | мкм |
|
PS05-1000H
|
Ø 1000 ± 10 | 2,54 | мкм |
- Пространственная фильтрация лазерного пучка.
- Юстировка оптических систем и контроль соосности.
- Формирование и кондиционирование и лазерного пучка.
- Создание точечного источника для контроля и калибровки оптики.
