PL-C-B-AD - InGaAs PIN фотодиоды с расширенным спектральным диапазоном

Name: PL-C-B-AD - InGaAs PIN фотодиоды с расширенным спектральным диапазоном
Brand: LD-PD

Серия PL-C-B-AD это InGaAs PIN фотодиоды для диапазона от 900 до 2700 нм.

Активная область от 0,3 до 3 мм.
Чувствительность 1 А/Вт.
Полоса пропускания до 32 МГц.
Тип корпусов TO-46 / TO-5.

Производитель: LD-PD

Узнать цену

Задать вопрос

Серия PL-C-B-AD представляет собой InGaAs PIN фотодиоды с активной областью от 0,3 до 3 мм. Диапазон рабочих длин волн от 900 до 2700 нм. Эта серия была разработана для сложных спектроскопических и радиометрических применений. Он обеспечивает отличную устойчивость к шунтированию в сочетании с отличной чувствительностью в широком диапазоне.

Особенности:

Диаметр активной области от 0,3 до 3 мм.
Расширенный диапазон длин волн от 900 до 2700 нм.
Множественные линзы (двояковыпуклые, плосковыпуклые или шаровидные).
Тип корпусов TO-46 или TO-5.

Важно! Использование фотодиода с превышением его максимальной мощности может привести к выходу устройства из строя или возникновению угрозы безопасности.

Параметр	PLC300/2.6	PLC500/2.6	PLC1000/2.6	PLC2000/2.6	PLC3000/2.6	Ед. измерения
Активная область	0,3	0,5	1	2	3	мм
Пиковая длина волны	2,2 +/- 0,1	2,2 +/- 0,1	2,2 +/- 0,1	2,2 +/- 0,1	2,2 +/- 0,1	мкм
Длина волны отсечки	2,6 +/- 0,1	2,6 +/- 0,1	2,6 +/- 0,1	2,6 +/- 0,1	2,6 +/- 0,1	мкм

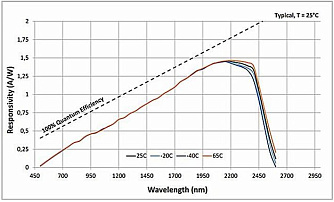

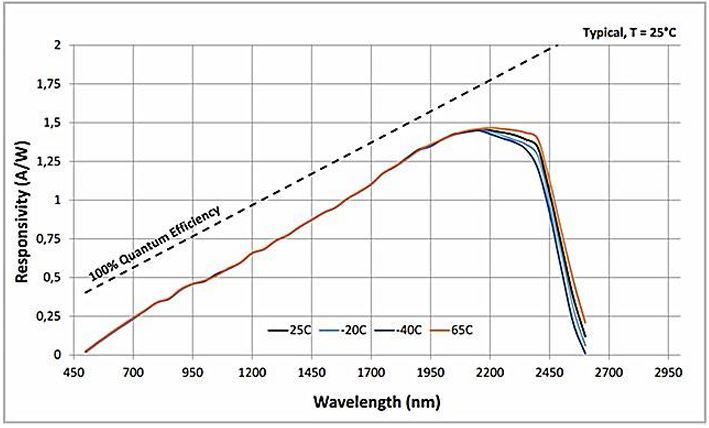

Чувствительность	0,9 - 1,0	0,9 - 1,0	0,9 - 1,0	0,9 - 1,0	0,9 - 1,0	А/Вт

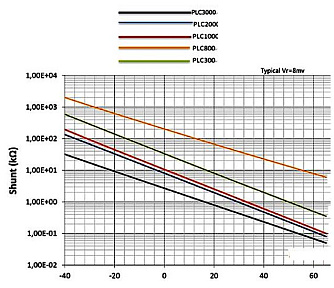

Шунтирующее сопротивление	16К / 25К	5К / 8К	2К / 4К	0,5К / 1,5К	0,2К / 0,5К	Ом

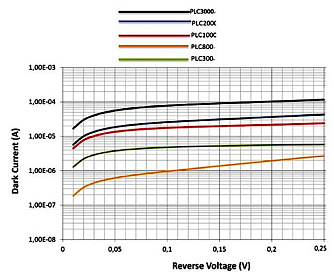

Темновой ток	13 для 1В	20 для 0,5В	80 для 0,5В	320 для 0,5В	500 для 0,5В	мкА
Емкость	100	270	1000	4400	10000	пФ
Полоса пропускания	32	16	3,2	0,8	0,35	МГц
Время нарастания	11	22	110	440	1000	нс
NEP	81 х 10^-14	143 х 10^-14	203 х 10^-14	331 х 10^-14	574 х 10^-14	Вт/Гц^1/2
Линейность	6	6	6	6	6	дБм

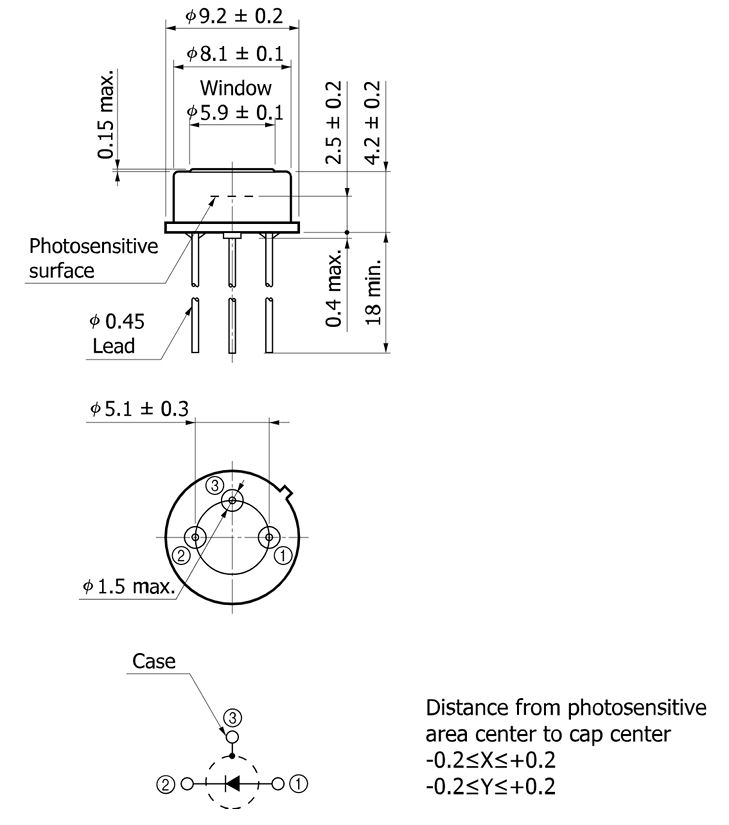

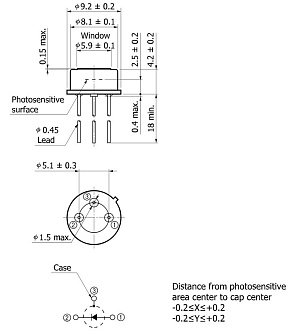

Тип корпуса	TO-46	TO-46	TO-46	TO-5	TO-5	-
Прямой ток	10	10	10	10	10	мА
Обратный ток	10	10	10	10	10	мА

Датчики для контроля газов.
Датчик углеводорода.
FTIR спектроскопия.
SWIR-детекция.
Обнаружение пламени/искры.

PL-C-B-AD - InGaAs PIN фотодиоды с расширенным спектральным диапазоном 1282.33(Kб)

Модель	Описание	Наличие
PL-C-B-AD30-W9027-T5W	InGaAs PIN фотодиод, 900 - 2700 нм, активная область 3 мм, TO-5	Под заказ
PL-C-B-AD10-W9027-T46W	InGaAs PIN фотодиод, 900 - 2700 нм, активная область 1 мм, TO-46	Под заказ
PL-C-B-AD5-W9027-T46W	InGaAs PIN фотодиод, 900 - 2700 нм, активная область 500 мкм, TO-46	Под заказ
PL-C-B-AD3-W9027-T46W	InGaAs PIN фотодиод, 900 - 2700 нм, активная область 300 мкм, TO-46	Под заказ
PL-C-B-AD20-W9027-T5W	InGaAs PIN фотодиод, 900 - 2700 нм, активная область 2 мм, TO-5	Под заказ
