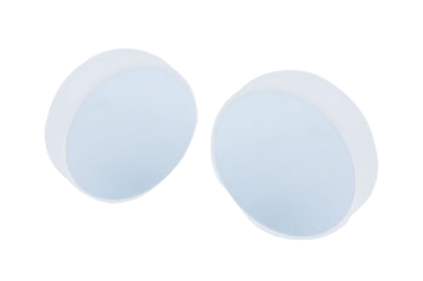

CM-UVAL - вогнутые зеркала с алюминиевым покрытием 250-600 нм

Зеркала компании LBTEK предназначены для изменения направления светового пучка. Вогнутые зеркала обладают отрицательным фокусным расстоянием, благодаря чему области применения расширяются. Отражатели данной серии могут быть использованы для схождения, коллимации или сбора пучка.
  • Материал: боросиликатное стекло.
  • Покрытие: алюминиевое покрытие.
  • Диаметр: 12,7 / 25,4 мм.
  • Рабочая длина волны: 250-600 нм.
  • 5 вариаций отрицательного фокусного расстояния от -500 до -25 мм.
  • Коэффициент отражения: >90%.
Производитель:  LBTEK

Зеркала компании LBTEK предназначены для изменения направления светового пучка. Вогнутые зеркала обладают отрицательным фокусным расстоянием, благодаря чему области применения расширяются. Отражатели данной серии могут быть использованы для конвергенции, коллимации или сбора пучка. Подложка выполнена из боросиликатного стекла. Нанесение алюминиевой пленки на стеклянную подложку позволяет добиться коэффициента отражения >90% в рабочем диапазоне длин волн 250-600 нм. Диаметр отражателей серии CM-UVAL равен 12,7 или 25,4 мм, фокусное расстояние имеет 5 вариаций от -500 до -25 мм.

Параметр Значение Ед.измерения
Материал
Боросиликатное стекло
Покрытие Алюминиевое покрытие

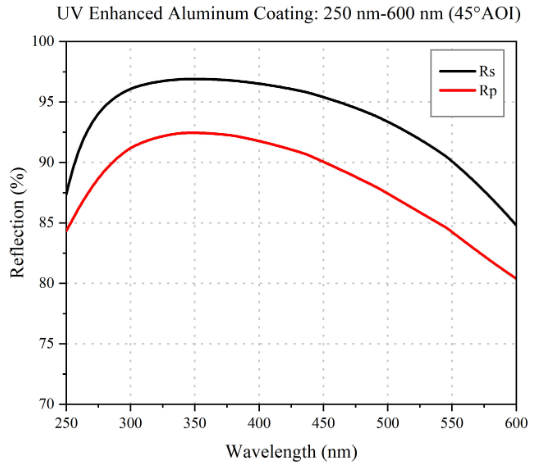

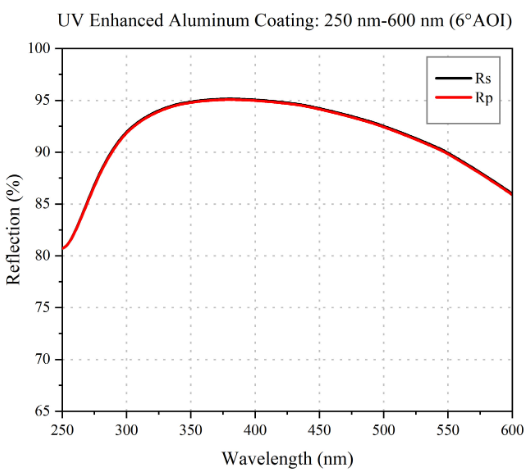

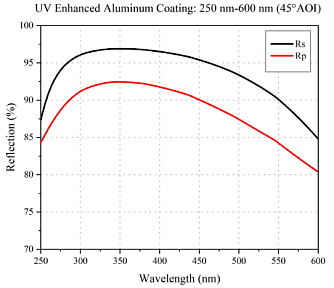

Коэффициент отражения >90 %
Фокусное расстояние от -500 до -25 мм
Длина волны 250-600 нм
Диаметр 12,7          25,4 мм
Размерный допуск диаметра +0 / -0,15 мм
Толщина центра 2,98 - 6,27 мм
Допуск по толщине центра
±0,25
мм
Толщина края 3,18          6,35 мм
Качество обработки поверхности 40/20 s/d



Модель Диаметр, мм Фокусное расстояние, мм Толщина по центру, мм Толщина края, мм
CM05-F50-UVAL 12,7-502,983,18
CM05-F25-UVAL 12,7-252,783,18
CM05-F100-UVAL 12,7-1003,083,18
CM05-F250-UVAL 12,7-2503,143,18
CM10-F25-UVAL 25,4-254,716,35
CM10-F50-UVAL 25,4-505,546,35
CM10-F100-UVAL 25,4-1005,956,35
CM10-F500-UVAL 25,4-5006,276,35
