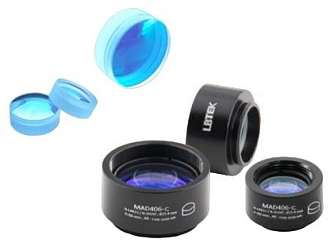

MAD-C - ахроматические линзы c просветляющим покрытием

Ахроматические дуплетные линзы по оптическим характеристикам превосходят одиночные линзы, так как обеспечивают снижение как хроматических, так и сферических аберраций, что значительно улучшает качество изображения..
  • Материал оптического компонента: N-BAF10 / N-SF5 / N-SF6 / N-SF10 / N-PK52A / N-LAK22.
  • Диаметр: 6 - 50,8 мм.
  • Фокусное расстояние: 10 - 1000 мм.
  • Диапазон длин волн: 1100 - 1650 нм.

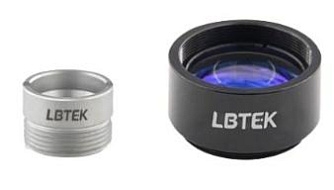

  • Серия линз в оправе - MAD-С, без оправы - AD-С.
Производитель:  LBTEK
Узнать цену

Ахроматическая дублетная линза состоит из положительной линзы из стекла с низким коэффициентом дисперсии и отрицательной линзы из стекла с высоким коэффициентом дисперсии. Такая конструкция эффективно снижает хроматические и сферические аберрации, обеспечивая более высокое качество изображения по сравнению с одиночными линзами.

Для изготовления ахроматических линз с просветляющим покрытием используются высококачественные оптические стекла: N-BAF10,  N-SF5, N-SF6, N-SF10, N-PK52A и N-LAK22. Отражательная способность просветляющих покрытий составляет <0,5%. В спектральном диапазоне 1100-1650 нм достигаются  наилучшие характеристики на трёх ключевых длинах волн: 1016, 1330 и 1550 нм. В настоящее время существуют комбинации 8 различных диаметров в диапазоне от 6 до 50,8 мм и фокусного расстояния в диапазоне от 10 до 1000 мм. LBTEK предлагает данные оптические компоненты в двух вариантах исполнения: линзы в стандартных оправах (серия MAD-C) и линзы без оправы (серия AD-C). На поверхности оправы выгравированы модель, тип, диаметр и фокусное расстояние линзы, что упрощает процесс определения параметров.

Параметр Значение Ед.измерения
Серия MAD-С AD-С
В оправе да нет
Материал N-BAF10  N-SF5  N-SF6  N-SF10  N-PK52A  N-LAK22
Покрытие AR-покрытие (Ravg<0,5%)

Длина волны 1100 - 1650 нм
Рабочая длина волны 1016       1330       1550 нм
Диаметр (диапазон) 6 - 50,8 мм
Допуск по диаметру +0 / -0,1 мм

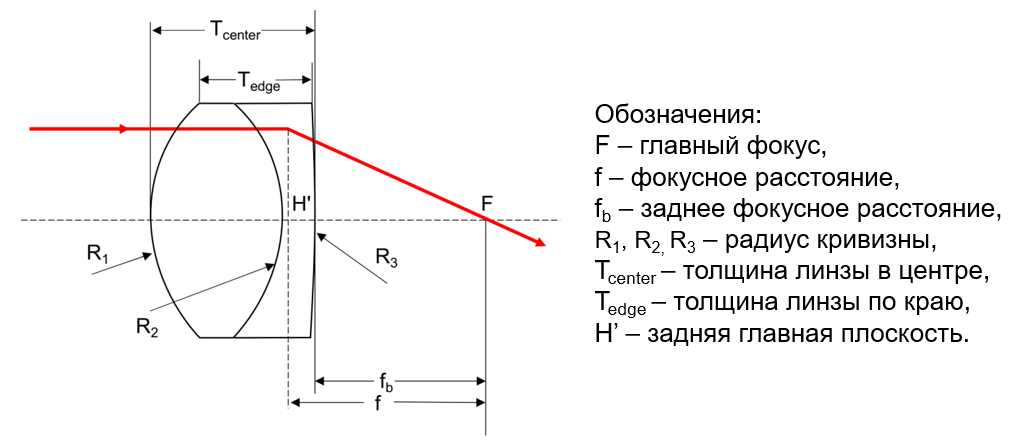

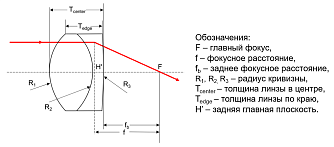

Толщина центра 4,6 - 23 мм
Допуск на толщину по центру
 ±0,2
 мм
Толщина края 3,7 - 17,7 мм
Фокусное расстояние от 10 до 1000 мм
Допуск на фокусное расстояние ±1
 %
Заднее фокусное расстояние от 8,5 до 990,3 мм
Световой диаметр
 90
 %
Качество обработки поверхности 40/20


Модель Описание Наличие
AD205-C Ахроматическая линза c просветляющим покрытием. Материал: N-PK52A/N-SF6. Диаметр: 8 мм. Фокусное расстояние: 30 мм. Диапазон длин волн: 1100-1650 нм. Под заказ
AD101-C Ахроматическая линза c просветляющим покрытием. Материал: N-LAK22/N-SF6. Диаметр: 6 мм. Фокусное расстояние: 10 мм. Диапазон длин волн: 1100-1650 нм. Под заказ
AD420-C Ахроматическая линза c просветляющим покрытием. Материал: N-SF2/N-SF6. Диаметр: 25,4 мм. Фокусное расстояние: 400 мм. Диапазон длин волн: 1100-1650 нм. Под заказ
AD413-C Ахроматическая линза c просветляющим покрытием. Материал: N-SF2/N-SF6. Диаметр: 25,4 мм. Фокусное расстояние: 300 мм. Диапазон длин волн: 1100-1650 нм. Под заказ
AD419-C Ахроматическая линза c просветляющим покрытием. Материал: N-SF2/N-SF6. Диаметр: 25,4 мм. Фокусное расстояние: 250 мм. Диапазон длин волн: 1100-1650 нм. Под заказ
AD418-C Ахроматическая линза c просветляющим покрытием. Материал: N-LAK22/N-SF6. Диаметр: 25,4 мм. Фокусное расстояние: 200 мм. Диапазон длин волн: 1100-1650 нм. Под заказ
AD410-C Ахроматическая линза c просветляющим покрытием. Материал: N-BAF10/N-SF6. Диаметр: 25,4 мм. Фокусное расстояние: 150 мм. Диапазон длин волн: 1100-1650 нм. Под заказ
AD409-C Ахроматическая линза c просветляющим покрытием. Материал: N-LAK22/N-SF6. Диаметр: 25,4 мм. Фокусное расстояние: 125 мм. Диапазон длин волн: 1100-1650 нм. Под заказ
AD408-C Ахроматическая линза c просветляющим покрытием. Материал: N-BAF10/N-SF6. Диаметр: 25,4 мм. Фокусное расстояние: 100 мм. Диапазон длин волн: 1100-1650 нм. Под заказ
AD412-C Ахроматическая линза c просветляющим покрытием. Материал: N-BAF10/N-SF6. Диаметр: 25,4 мм. Фокусное расстояние: 75 мм. Диапазон длин волн: 1100-1650 нм. Под заказ
AD417-C Ахроматическая линза c просветляющим покрытием. Материал: N-LAK22/N-SF6. Диаметр: 25,4 мм. Фокусное расстояние: 60 мм. Диапазон длин волн: 1100-1650 нм. Под заказ
AD416-C Ахроматическая линза c просветляющим покрытием. Материал: N-LAK22/N-SF6. Диаметр: 25,4 мм. Фокусное расстояние: 45 мм. Диапазон длин волн: 1100-1650 нм. Под заказ
AD304-C Ахроматическая линза c просветляющим покрытием. Материал: N-LAK22/N-SF6. Диаметр: 12,7 мм. Фокусное расстояние: 25 мм. Диапазон длин волн: 1100-1650 нм. Под заказ
AD305-C Ахроматическая линза c просветляющим покрытием. Материал: N-LAK22/N-SF6. Диаметр: 12,7 мм. Фокусное расстояние: 30 мм. Диапазон длин волн: 1100-1650 нм. Под заказ
AD306-C Ахроматическая линза c просветляющим покрытием. Материал: N-BAF10/N-SF6. Диаметр: 12,7 мм. Фокусное расстояние: 50 мм. Диапазон длин волн: 1100-1650 нм. Под заказ
AD312-C Ахроматическая линза c просветляющим покрытием. Материал: N-BAF10/N-SF6. Диаметр: 12,7 мм. Фокусное расстояние: 75 мм. Диапазон длин волн: 1100-1650 нм. Под заказ
AD405-C Ахроматическая линза c просветляющим покрытием. Материал: N-BAF10/N-SF6. Диаметр: 25,4 мм. Фокусное расстояние: 30 мм. Диапазон длин волн: 1100-1650 нм. Под заказ
AD414-C Ахроматическая линза c просветляющим покрытием. Материал: N-BAF10/N-SF6. Диаметр: 25,4 мм. Фокусное расстояние: 35 мм. Диапазон длин волн: 1100-1650 нм. Под заказ
AD415-C Ахроматическая линза c просветляющим покрытием. Материал: N-LAK22/N-SF6. Диаметр: 25,4 мм. Фокусное расстояние: 40 мм. Диапазон длин волн: 1100-1650 нм. Под заказ
AD406-C Ахроматическая линза c просветляющим покрытием. Материал: N-LAK22/N-SF6. Диаметр: 25,4 мм. Фокусное расстояние: 50 мм. Диапазон длин волн: 1100-1650 нм. Под заказ
AD424-C Ахроматическая линза c просветляющим покрытием. Материал: N-SF2/N-SF6. Диаметр: 25,4 мм. Фокусное расстояние: 500 мм. Диапазон длин волн: 1100-1650 нм. Под заказ
AD1106-C Ахроматическая линза c просветляющим покрытием. Материал: N-BAF10/N-SF6. Диаметр: 25,4 мм. Фокусное расстояние: 50 мм. Диапазон длин волн: 1100-1650 нм. Под заказ
AD1108-C Ахроматическая линза c просветляющим покрытием. Материал: N-BAF10/N-SF6. Диаметр: 25,4 мм. Фокусное расстояние: 100 мм. Диапазон длин волн: 1100-1650 нм. Под заказ
AD530-C Ахроматическая линза c просветляющим покрытием. Материал: N-SF5/N-SF6. Диаметр: 50,8 мм. Фокусное расстояние: 1000 мм. Диапазон длин волн: 1100-1650 нм. Под заказ
AD528-C Ахроматическая линза c просветляющим покрытием. Материал: N-SF10/N-SF6. Диаметр: 50,8 мм. Фокусное расстояние: 750 мм. Диапазон длин волн: 1100-1650 нм. Под заказ
AD524-C Ахроматическая линза c просветляющим покрытием. Материал: N-SF5/N-SF6. Диаметр: 50,8 мм. Фокусное расстояние: 500 мм. Диапазон длин волн: 1100-1650 нм. Под заказ
AD520-C Ахроматическая линза c просветляющим покрытием. Материал: N-BAF10/N-SF6. Диаметр: 50,8 мм. Фокусное расстояние: 400 мм. Диапазон длин волн: 1100-1650 нм. Под заказ
AD513-C Ахроматическая линза c просветляющим покрытием. Материал: N-BAF10/N-SF6. Диаметр: 50,8 мм. Фокусное расстояние: 300 мм. Диапазон длин волн: 1100-1650 нм. Под заказ
AD518-C Ахроматическая линза c просветляющим покрытием. Материал: N-LAK22/N-SF6HT. Диаметр: 50,8 мм. Фокусное расстояние: 200 мм. Диапазон длин волн: 1100-1650 нм. Под заказ
AD510-C Ахроматическая линза c просветляющим покрытием. Материал: N-LAK22/N-SF6. Диаметр: 50,8 мм. Фокусное расстояние: 150 мм. Диапазон длин волн: 1100-1650 нм. Под заказ
AD508-C Ахроматическая линза c просветляющим покрытием. Материал: N-BAF10/N-SF6. Диаметр: 50,8 мм. Фокусное расстояние: 100 мм. Диапазон длин волн: 1100-1650 нм. Под заказ
AD507-C Ахроматическая линза c просветляющим покрытием. Материал: N-BAF10/N-SF6. Диаметр: 50,8 мм. Фокусное расстояние: 80 мм. Диапазон длин волн: 1100-1650 нм. Под заказ
AD519-C Ахроматическая линза c просветляющим покрытием. Материал: N-BAF10/N-SF6. Диаметр: 50,8 мм. Фокусное расстояние: 250 мм. Диапазон длин волн: 1100-1650 нм. Под заказ
AD512-C Ахроматическая линза c просветляющим покрытием. Материал: N-BAF10/N-SF6. Диаметр: 50,8 мм. Фокусное расстояние: 75 мм. Диапазон длин волн: 1100-1650 нм. Под заказ
МAD418-C Ахроматическая линза c просветляющим покрытием. Материал: N-LAK22/N-SF6. Диаметр: 25,4 мм. Фокусное расстояние: 200 мм. Диапазон длин волн: 1100-1650 нм. В оправе. Под заказ
МAD530-C Ахроматическая линза c просветляющим покрытием. Материал: N-SF5/N-SF6. Диаметр: 50,8 мм. Фокусное расстояние: 1000 мм. Диапазон длин волн: 1100-1650 нм. В оправе. Под заказ
МAD419-C Ахроматическая линза c просветляющим покрытием. Материал: N-SF2/N-SF6. Диаметр: 25,4 мм. Фокусное расстояние: 250 мм. Диапазон длин волн: 1100-1650 нм. В оправе. Под заказ
МAD413-C Ахроматическая линза c просветляющим покрытием. Материал: N-SF2/N-SF6. Диаметр: 25,4 мм. Фокусное расстояние: 300 мм. Диапазон длин волн: 1100-1650 нм. В оправе. Под заказ
МAD420-C Ахроматическая линза c просветляющим покрытием. Материал: N-SF2/N-SF6. Диаметр: 25,4 мм. Фокусное расстояние: 400 мм. Диапазон длин волн: 1100-1650 нм. В оправе. Под заказ
МAD424-C Ахроматическая линза c просветляющим покрытием. Материал: N-SF2/N-SF6. Диаметр: 25,4 мм. Фокусное расстояние: 500 мм. Диапазон длин волн: 1100-1650 нм. В оправе. Под заказ
МAD512-C Ахроматическая линза c просветляющим покрытием. Материал: N-BAF10/N-SF6. Диаметр: 50,8 мм. Фокусное расстояние: 75 мм. Диапазон длин волн: 1100-1650 нм. В оправе. Под заказ
МAD508-C Ахроматическая линза c просветляющим покрытием. Материал: N-BAF10/N-SF6. Диаметр: 50,8 мм. Фокусное расстояние: 100 мм. Диапазон длин волн: 1100-1650 нм. В оправе. Под заказ
МAD510-C Ахроматическая линза c просветляющим покрытием. Материал: N-LAK22/N-SF6. Диаметр: 50,8 мм. Фокусное расстояние: 150 мм. Диапазон длин волн: 1100-1650 нм. В оправе. Под заказ
МAD518-C Ахроматическая линза c просветляющим покрытием. Материал: N-LAK22/N-SF6HT. Диаметр: 50,8 мм. Фокусное расстояние: 200 мм. Диапазон длин волн: 1100-1650 нм. В оправе. Под заказ
МAD519-C Ахроматическая линза c просветляющим покрытием. Материал: N-BAF10/N-SF6. Диаметр: 50,8 мм. Фокусное расстояние: 250 мм. Диапазон длин волн: 1100-1650 нм. В оправе. Под заказ
МAD513-C Ахроматическая линза c просветляющим покрытием. Материал: N-BAF10/N-SF6. Диаметр: 50,8 мм. Фокусное расстояние: 300 мм. Диапазон длин волн: 1100-1650 нм. В оправе. Под заказ
МAD520-C Ахроматическая линза c просветляющим покрытием. Материал: N-BAF10/N-SF6. Диаметр: 50,8 мм. Фокусное расстояние: 400 мм. Диапазон длин волн: 1100-1650 нм. В оправе. Под заказ
МAD524-C Ахроматическая линза c просветляющим покрытием. Материал: N-SF5/N-SF6. Диаметр: 50,8 мм. Фокусное расстояние: 500 мм. Диапазон длин волн: 1100-1650 нм. В оправе. Под заказ
МAD528-C Ахроматическая линза c просветляющим покрытием. Материал: N-SF10/N-SF6. Диаметр: 50,8 мм. Фокусное расстояние: 750 мм. Диапазон длин волн: 1100-1650 нм. В оправе. Под заказ
МAD410-C Ахроматическая линза c просветляющим покрытием. Материал: N-BAF10/N-SF6. Диаметр: 25,4 мм. Фокусное расстояние: 150 мм. Диапазон длин волн: 1100-1650 нм. В оправе. Под заказ
МAD409-C Ахроматическая линза c просветляющим покрытием. Материал: N-LAK22/N-SF6. Диаметр: 25,4 мм. Фокусное расстояние: 125 мм. Диапазон длин волн: 1100-1650 нм. В оправе. Под заказ
МAD408-C Ахроматическая линза c просветляющим покрытием. Материал: N-BAF10/N-SF6. Диаметр: 25,4 мм. Фокусное расстояние: 100 мм. Диапазон длин волн: 1100-1650 нм. В оправе. Под заказ
МAD412-C Ахроматическая линза c просветляющим покрытием. Материал: N-BAF10/N-SF6. Диаметр: 25,4 мм. Фокусное расстояние: 75 мм. Диапазон длин волн: 1100-1650 нм. В оправе. Под заказ
МAD417-C Ахроматическая линза c просветляющим покрытием. Материал: N-LAK22/N-SF6. Диаметр: 25,4 мм. Фокусное расстояние: 60 мм. Диапазон длин волн: 1100-1650 нм. В оправе. Под заказ
МAD406-C Ахроматическая линза c просветляющим покрытием. Материал: N-LAK22/N-SF6. Диаметр: 25,4 мм. Фокусное расстояние: 50 мм. Диапазон длин волн: 1100-1650 нм. В оправе. Под заказ
МAD416-C Ахроматическая линза c просветляющим покрытием. Материал: N-LAK22/N-SF6. Диаметр: 25,4 мм. Фокусное расстояние: 45 мм. Диапазон длин волн: 1100-1650 нм. В оправе. Под заказ
МAD415-C Ахроматическая линза c просветляющим покрытием. Материал: N-LAK22/N-SF6. Диаметр: 25,4 мм. Фокусное расстояние: 40 мм. Диапазон длин волн: 1100-1650 нм. В оправе. Под заказ
МAD414-C Ахроматическая линза c просветляющим покрытием. Материал: N-BAF10/N-SF6. Диаметр: 25,4 мм. Фокусное расстояние: 35 мм. Диапазон длин волн: 1100-1650 нм. В оправе. Под заказ
МAD405-C Ахроматическая линза c просветляющим покрытием. Материал: N-BAF10/N-SF6. Диаметр: 25,4 мм. Фокусное расстояние: 30 мм. Диапазон длин волн: 1100-1650 нм. В оправе. Под заказ
МAD312-C Ахроматическая линза c просветляющим покрытием. Материал: N-BAF10/N-SF6. Диаметр: 12,7 мм. Фокусное расстояние: 75 мм. Диапазон длин волн: 1100-1650 нм. В оправе. Под заказ
МAD306-C Ахроматическая линза c просветляющим покрытием. Материал: N-BAF10/N-SF6. Диаметр: 12,7 мм. Фокусное расстояние: 50 мм. Диапазон длин волн: 1100-1650 нм. В оправе. Под заказ
МAD305-C Ахроматическая линза c просветляющим покрытием. Материал: N-LAK22/N-SF6. Диаметр: 12,7 мм. Фокусное расстояние: 30 мм. Диапазон длин волн: 1100-1650 нм. В оправе. Под заказ
МAD304-C Ахроматическая линза c просветляющим покрытием. Материал: N-LAK22/N-SF6. Диаметр: 12,7 мм. Фокусное расстояние: 25 мм. Диапазон длин волн: 1100-1650 нм. В оправе. Под заказ
МAD205-C Ахроматическая линза c просветляющим покрытием. Материал: N-PK52A/N-SF6. Диаметр: 8 мм. Фокусное расстояние: 30 мм. Диапазон длин волн: 1100-1650 нм. В оправе. Под заказ
МAD101-C Ахроматическая линза c просветляющим покрытием. Материал: N-LAK22/N-SF6. Диаметр: 6 мм. Фокусное расстояние: 10 мм. Диапазон длин волн: 1100-1650 нм. В оправе. Под заказ
