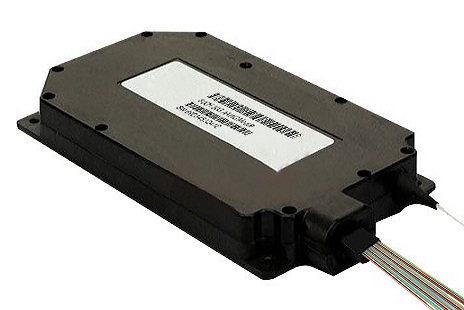

AAWG-05 - спектральные мультиплексоры на волноводных решетках
- Разнесение каналов 50 ГГц.
- Количество каналов 32 - 96.
- Вносимые потери < 7 дБ.
- Тип корпуса компактный модуль или 19" Rack.
Спектральные мультиплексоры на волноводных решетках (AWG) DK Photonics серии AAWG-05 предназначены для плотного спектрального мультиплексирования и демультиплексирования (DWDM) каналов с разнесением 50 ГГц по сетке ITU. Модули изготовлены по планарной технологии «кварц на кремнии» (silica-on-silicon) и выполнены в атермальном корпусе, поэтому работают полностью пассивно: электропитание, программное обеспечение и термостабилизация не требуются.
Устройства сочетают очень низкие вносимые потери, высокую изоляцию каналов и долговременную надежность. Каждый модуль выполняет функции как мультиплексора, так и демультиплексора. Исполнения для C-диапазона выпускаются с гауссовой или плоской (Flat top) спектральной характеристикой. Также доступны нестандартные частотные сетки, типы волокна и варианты подключения коннекторов. Предлагаются компактный корпус и корпус 19" 1U для монтажа в стойку.
Особенности:
- Разнесение каналов 50 ГГц по сетке ITU.
- Низкие вносимые потери.
- Большое количество каналов.
- Высокая изоляция каналов.
- Высокая стабильность и надежность.
| Параметр | Значение | Ед. измерения |
|---|---|---|
| Форма спектральной характеристики | Гауссова | – |
| Длина волны канала | Сетка ITU 50 ГГц, C-диапазон | нм |
| Количество каналов | 40, 80, 96 или другое | – |
| Точность длины волны | ±0,05 | нм |
| Мин. полоса пропускания канала (по уровню -1 дБ) | 0,4 | нм |
| Вносимые потери | <7,0 | дБ |
| Полоса пропускания канала (по уровню -1 дБ) | >0,2 | дБ |
| Полоса пропускания канала (по уровню -3 дБ) | >0,3 | дБ |
| Суммарные перекрестные помехи | >20 | дБ |
| Пульсация канала | <0,70 | дБ |
| Изоляция смежных каналов | >22 | дБ |
| Изоляция несмежных каналов | >27 | дБ |
| Макс. однородность | 1,2 | дБ |
| Хроматическая дисперсия | -20~+20 | пс/нм |
| Макс. потери, зависящие от поляризации (PDL) | 0,5 | дБ |
| Макс. поляризационная модовая дисперсия (PMD) | 0,5 | пс |
| Мин. направленность | >50 | дБ |
| Мин. обратные потери | >45 | дБ |
| Макс. мощность | 300 | мВт |
| Тип волокна | SMF-28e или другое | – |
| Рабочая температура | -5~+70 | °C |
| Температура хранения | -40~+85 | °C |

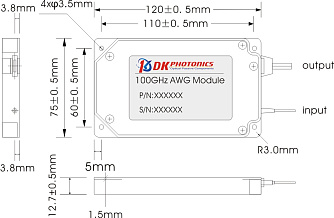

| Габариты корпуса (компактный модуль) | 120×70×12 | мм |
| Габариты корпуса (19" 1U для монтажа в стойку) | 431,5×250×44 | мм |
Примечание
- Вносимые потери указаны для наихудшего случая в окне ±0,01 нм относительно длины волны ITU.
- PDL измерены по среднему значению поляризации в окне ±0,01 нм относительно длины волны ITU.
- Характеристики приведены без учета коннекторов.
- Каждый добавленный коннектор и адаптер увеличивает вносимые потери на 0,3 дБ и уменьшает обратные потери на 5 дБ.
- Системы передачи со спектральным уплотнением (WDM).
- Мультиплексоры ввода-вывода (ADM) на основе WDM.
- Городские и магистральные сети.
- Маршрутизация с выбором длины волны.
- Обработка оптических сигналов.
