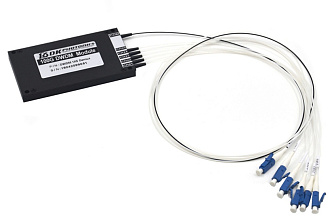

DWDM-10-4 - четырехканальные мультиплексоры/демультиплексоры
- Разнесение каналов 100 ГГц по сетке ITU.
- Количество каналов 4.
- Вносимые потери ≤ 1,6 дБ без учёта коннекторов.
- Тип корпуса ABS box.
Мультиплексоры/демультиплексоры DK Photonics серии DWDM-10 с разнесением каналов 100 ГГц предназначены для ввода и вывода (add/drop) каналов на длинах волн сетки ITU. В устройствах применены технология тонкопленочных покрытий и оригинальная конструкция микрооптики с бесфлюсовым металлическим соединением элементов. Оптический тракт не содержит эпоксидных компаундов. Изделия обеспечивают центральные длины волн каналов по сетке ITU, низкие вносимые потери, высокую изоляцию каналов, широкую полосу пропускания и низкую температурную чувствительность. Применяются для ввода и вывода длин волн в телекоммуникационных сетях.
Автономные четырехканальные модули увеличивают пропускную способность одного волокна до 4 каналов и совместимы с DWDM-трансиверами GBIC, SFP, XFP и Xenpak любых производителей. Электропитание и настройка не требуются: модуль устанавливается в стойку и после подключения волокон готов к работе. Серия позволяет мультиплексировать до 32 каналов в одном волокне. Стандартные типы корпусов: ABS box, LGX и 19" 1U для монтажа в стойку. Продукция прошла квалификационные испытания Telcordia.
Особенности:
- Разнесение каналов 100 ГГц по сетке ITU.
- Низкие вносимые потери.
- Высокая изоляция каналов.
- Высокая надежность в различных условиях эксплуатации.
- Возможность наращивания пропускной способности волокна при минимальных затратах или без них.
- Прозрачность для протоколов.
- Простота установки и использования.
<
| Параметр | Значение | Ед. измерения | |
|---|---|---|---|
| Конфигурация | Мультиплексор | Демультиплексор | – |
| Длина волны канала | Сетка ITU 100 ГГц | нм | |
| Точность длины волны | ±0,05 | нм | |
| Количество каналов | 4 | – | |
| Разнесение каналов | 100 | ГГц | |
| Полоса пропускания канала (по уровню -0,5 дБ) | ≥0,22 | нм | |
| Вносимые потери | ≤1,6 | дБ | |
| Однородность канала | ≤0,6 | дБ | |
| Пульсация канала | ≤0,3 | дБ | |
| Температурная чувствительность вносимых потерь | ≤0,005 | дБ/°C | |
| Изменение длины волны от температуры | ≤0,002 | нм/°C | |
| Поляризационные потери | ≤0,1 | дБ | |
| Поляризационная дисперсия | ≤0,1 | пс | |
| Направленность | >50 | дБ | |
| Обратные потери | >45 | дБ | |
| Максимальная мощность | 500 | мВт | |
| Рабочая температура | от -5 до +75 | °C | |
| Температура хранения | от -40 до +85 | °C | |
| Габариты корпуса (Д×Ш×В) | 100×80×10 | мм | |
| Изоляция смежных каналов (add/drop) | – | >30 | дБ |
| Изоляция несмежных каналов (add/drop) | – | >40 | дБ |
Примечание
- Приведенные характеристики указаны без учета коннекторов.
- Каждый добавленный коннектор увеличивает вносимые потери на 0,3 дБ и уменьшает обратные потери на 5 дБ.
- При размещении мультиплексора и демультиплексора в одном корпусе нумерация каналов у мультиплексора идет от меньшего к большему, у демультиплексора – от большего к меньшему.
- Другие характеристики могут быть выполнены по запросу заказчика.
- Add/drop каналы.
- DWDM-сети.
- Маршрутизация длины волны.
- Волоконно-оптические усилители.
- Городские магистральные сети, городские сети доступа и корпоративные сети.
- Предприятия с волоконно-оптической инфраструктурой.
- Сети с одновременным использованием ATM, ESCON, Fibre Channel и Gigabit Ethernet.
- Зеркалирование и репликация данных на площадки аварийного восстановления.
