DWDM-10-8-L/R - восьмиканальные мультиплексоры/демультиплексоры
- Разнесение каналов 100 ГГц.
- Количество каналов 8.
- Вносимые потери ≤ 2,5 дБ.
- Тип корпуса LGX или 19" Rack.
Восьмиканальные мультиплексоры/демультиплексоры DK Photonics DWDM-10-8-L/R предназначены для ввода и вывода (add/drop) каналов на длинах волн сетки ITU с разнесением 100 ГГц. В устройствах применены технология тонкопленочных покрытий и оригинальная конструкция микрооптики с бесфлюсовым металлическим соединением элементов. Оптический тракт не содержит эпоксидных компаундов. Изделия обеспечивают центральные длины волн каналов по сетке ITU, низкие вносимые потери, высокую изоляцию каналов, широкую полосу пропускания и низкую температурную чувствительность. Применяются для ввода и вывода длин волн в телекоммуникационных сетях.

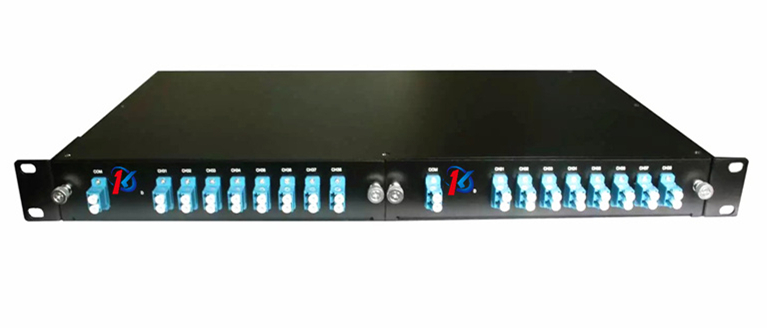

Серия позволяет мультиплексировать до 32 каналов в одном волокне. Стандартные типы корпусов: ABS box, LGX и 19" 1U для монтажа в стойку. Продукция прошла квалификационные испытания Telcordia.
Особенности:
- Разнесение каналов 100 ГГц по сетке ITU.
- Низкие вносимые потери.
- Высокая изоляция каналов.
- Высокая надёжность в условиях окружающей среды.
- Масштабируемое увеличение ёмкости волокна с минимальными дополнительными затратами.
- Независимость от протокола.
- Простота установки и эксплуатации.
| Параметр | Значение | Ед. измерения | |
|---|---|---|---|
| Количество каналов | 8 | – | |
| Конфигурация | Мультиплексор | Демультиплексор | – |
| Длина волны канала | Сетка ITU 100 ГГц | нм | |
| Точность центральной длины волны | ±0,05 | нм | |
| Разнесение каналов | 100 (0,8 нм) | ГГц | |
| Полоса пропускания канала (по уровню −0,5 дБ) | ≥0,22 | нм | |
| Вносимые потери | ≤2,5 | дБ | |
| Неравномерность каналов | ≤1,0 | дБ | |
| Пульсация канала | ≤0,3 | дБ | |
| Изоляция смежных каналов при Add/Drop (MUX / DEMUX) | - | >30 | дБ |
| Изоляция несмежных каналов при Add/Drop (MUX / DEMUX) | - | >40 | дБ |
| Температурная чувствительность вносимых потерь | ≤0,005 | дБ/°C | |
| Температурный сдвиг длины волны | ≤0,002 | нм/°C | |
| Потери, зависящие от поляризации (PDL) | ≤0,1 | дБ | |
| Поляризационная модовая дисперсия (PMD) | ≤0,1 | пс | |
| Направленность | >50 | дБ | |
| Обратные потери | >45 | дБ | |
| Максимальная оптическая мощность | 500 | мВт | |
| Рабочая температура | −5…+75 | °C | |
| Температура хранения | −40…+85 | °C | |

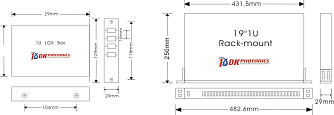

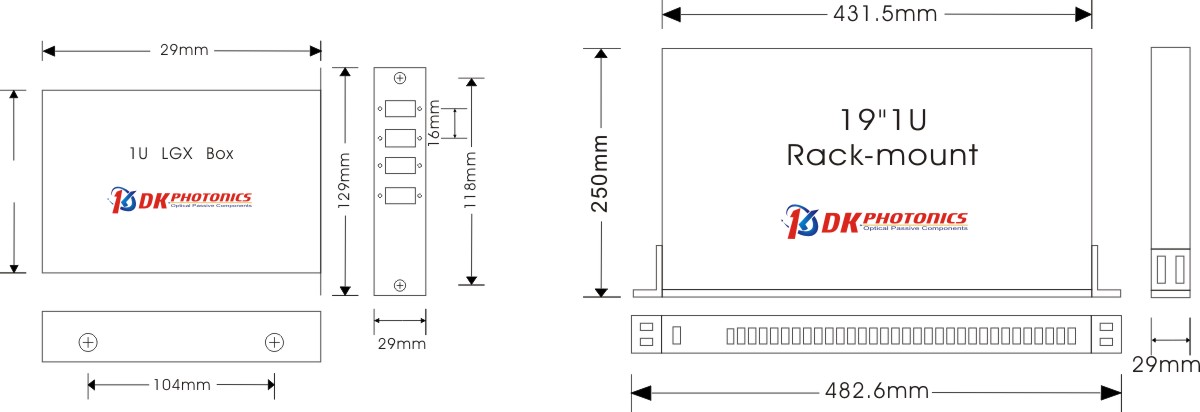

| Габариты корпуса LGX | 1U (155×129×29) | мм | |
| Габариты корпуса 19″ | 1U (482,6×165×44) или по запросу | мм | |
Примечание
- Характеристики приведены без учёта коннекторов.
- Каждый добавленный коннектор увеличивает вносимые потери на 0,3 дБ и уменьшает обратные потери на 5 дБ.
- Если MUX и DEMUX размещены в одной кассете, нумерация каналов для MUX идёт от низких к высоким, а для DEMUX — от высоких к низким.
- Другие характеристики могут быть изготовлены по запросу заказчика.
- Ввод и вывод каналов.
- Сети DWDM.
- Маршрутизация по длинам волн.
- Волоконно-оптические усилители.
- Городские магистральные сети, сети доступа и корпоративные сети.
- Предприятия с волоконно-оптической инфраструктурой.
- Сети с одновременной передачей ATM, Escon, Fibre Channel и Gigabit Ethernet.
- Зеркалирование и репликация данных на резервные площадки.
