DWDM-20-8-L/R - восьмиканальные мультиплексоры/демультиплексоры
- Разнесение каналов 200 ГГц.
- Количество каналов 8.
- Вносимые потери ≤ 3,0 дБ.
- Тип корпуса LGX или 19" Rack.
200GHz-мультиплексор плотного волнового мультиплексирования (DWDM) серии DWDM-20-8-L/R использует технологию тонкоплёночных покрытий и собственную конструкцию микрооптической упаковки на основе металлического соединения без флюса для реализации оптического ввода и вывода (add/drop) на длинах волн ITU. Он обеспечивает центральные длины волн каналов по сетке ITU, низкие вносимые потери, высокую изоляцию каналов, широкую полосу пропускания, низкую температурную чувствительность и оптический тракт без эпоксидного клея.
DWDM-продукты типа Mux/Demux обеспечивают мультиплексирование до 24 каналов в одном волокне. Стандартные типы корпусов DWDM Mux/Demux включают: корпус из ABS-пластика, корпус LGX и 19" 1U-корпус для монтажа в стойку.Наши DWDM-продукты прошли квалификационные испытания по Telcordia.
Особенности:
- Шаг каналов 200GHz по ITU.
- Низкие вносимые потери.
- Высокая изоляция каналов.
- Превосходная устойчивость к воздействию окружающей среды.
- Масштабируемость для наращивания ёмкости волокна при небольших затратах или без увеличения затрат.
- Прозрачность для протоколов.
- Простота установки и использования.
| Параметр | Значение | Ед. измерения | |
|---|---|---|---|
| Количество каналов | 8 | – | |
| Конфигурация | Мультиплексор | Демультиплексор | – |
| Длина волны канала | Сетка ITU 200 ГГц | нм | |
| Точность центральной длины волны | ± 0,1 | нм | |
| Шаг каналов | 200 | ГГц | |
| Полоса пропускания канала (по уровню –0,5 дБ) | 0,5 | нм | |
| Вносимые потери | ≤ 3,0 | дБ | |
| Равномерность каналов | ≤ 1,0 | дБ | |
| Неравномерность (пульсации) в канале | ≤ 0,3 | дБ | |
| Изоляция каналов при вводе/выводе (Add/Drop): соседние каналы | – | > 30 | дБ |
| Изоляция каналов при вводе/выводе (Add/Drop): несоседние каналы | – | > 40 | дБ |
| Температурная чувствительность вносимых потерь | ≤ 0,005 | дБ/°C | |
| Температурный сдвиг длины волны | ≤ 0,002 | нм/°C | |
| Поляризационно-зависимые потери | ≤ 0,1 | дБ | |
| Дисперсия поляризационных мод | ≤ 0,1 | пс | |
| Направленность | > 50 | дБ | |
| Обратные потери | > 45 | дБ | |
| Максимальная допустимая мощность | 500 | мВт | |
| Рабочая температура | –5 … +75 | °C | |
| Температура хранения | –40 … +85 | °C | |

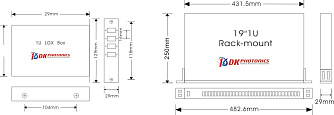

| Габаритные размеры корпуса: LGX | 1U (155×129×29 или по запросу) | мм | |
| Габаритные размеры корпуса: для монтажа в стойку | 1U (Д482,6×Ш165×В44 или по запросу) | мм | |
Примечание
- Приведённые характеристики указаны без учёта разъёмов.
- Каждый добавленный разъём и адаптер увеличивает вносимые потери на 0,3 дБ, а обратные потери снижает на 5 дБ.
- Если мультиплексор и демультиплексор объединены в одной кассете, нумерация каналов идёт от меньшего к большему для мультиплексора и от большего к меньшему для демультиплексора.
- Другие характеристики могут быть реализованы по запросу заказчика.
- Ввод/вывод каналов (Channel add / drop).
- DWDM-сети.
- Маршрутизация по длинам волн.
- Волоконно-оптический усилитель.
- Магистральные городские (Metro-Core), городские сети доступа (Metro-Access) и корпоративные сети.
- Предприятия с волоконно-оптической инфраструктурой.
- Сети, одновременно использующие ATM, Escon, Fibre Channel и Gigabit Ethernet.
- Зеркалирование/репликация данных на резервные площадки аварийного восстановления.
