FBE-X - расширители лазерного пучка
- Увеличение: от 2× до 20×.
- Ошибка волнового фронта: < λ/4.
- Диапазон длин волн: 240-360 нм, 355 нм, 532 нм, 1064 нм.
- Галилеева схема.

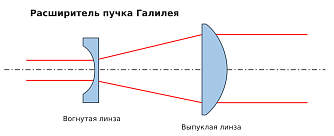

Лазерные расширители пучка серии FBE-X с фиксированным увеличением построены по галилеевой схеме: отрицательная линза и группа положительных линз разделены воздушными промежутками. Внутри оптической системы отсутствует действительный фокус. Все линзы изготовлены из плавленого кварца и имеют просветляющее покрытие, рассчитанное на высокую лучевую нагрузку.
Оптическая схема обеспечивает ошибку проходящего волнового фронта менее λ/4. Расходимость выходного пучка настраивается регулировочным кольцом. При его повороте внутренняя линза перемещается вдоль оптической оси без вращения, что уменьшает смещение положения пучка во время настройки.
Серия включает модели с увеличением 2×, 3×, 5×, 10× и 20×. Доступны покрытия для диапазона 240–360 нм, а также для работы на длинах волн 355, 532 и 1064 нм. Для покрытия 240–360 нм представлены модели с увеличением 2×, 3× и 5×.
Общие технические характеристики:
| Параметр | Значение |
|---|---|
|
Тип оптической системы
|
Система Галилея с воздушными промежутками |
|
Материал оптических элементов
|
Плавленый кварц |
|
Ошибка проходящего волнового фронта
|
< λ/4 |
|
Коэффициент пропускания
|
> 95% (для серии UV), > 98% (остальные) |
|
Регулировка
|
Расходимость выходного пучка |
|
Резьба на входе
|
SM1 (наружная) / SM05 (внутренняя) |
|
Рабочие длины волн
|
240–360 нм / 355 нм / 532 нм / 1064 нм |
Сравнительные характеристики моделей:
| Модель | Рабочая длина волны, нм | Увеличение | Апертура вход/выход, мм | Диаметр пятна при дифракционно-ограниченном качестве, мм | Диапазон фокусировки, м | Резьба на выходе |
|---|---|---|---|---|---|---|
|
FBE-2X-UV
|
240 – 360 | 2× | Ø10,9/ Ø20,0 | Ø8,5 | ±1,2 | SM1 (наружная) |
|
FBE-3X-UV
|
240 – 360 | 3× | Ø10,9/ Ø36,0 | Ø9,0 | ±2,5 | M43×0,5 (наружная) |
|
FBE-5X-UV
|
240 – 360 | 5× | Ø10,9/ Ø36,0 | Ø4,3 | ±2,0 | M43×0,5 (наружная) |
|
FBE-2X-355
|
355 | 2× | Ø10,9/ Ø20,0 | Ø8,5 | ±1,2 | SM1 (наружная) |
|
FBE-3X-355
|
355 | 3× | Ø10,9/ Ø36,0 | Ø9,0 | ±2,5 | M43×0,5 (наружная) |
|
FBE-5X-355
|
355 | 5× | Ø10,9/ Ø36,0 | Ø4,3 | ±2,0 | M43×0,5 (наружная) |
|
FBE-10X-355
|
355 | 10× | Ø6,0/ Ø36,0 | Ø2,8 | ±4,0 | M43×0,5 (наружная) |
|
FBE-20X-355
|
355 | 20× | Ø6,0/ Ø45,0 | Ø2,0 | ±16,0 | SM2 (наружная) |
|
FBE-2X-532
|
532 | 2× | Ø10,9/ Ø20,0 | Ø8,5 | ±1,2 | SM1 (наружная) |
|
FBE-3X-532
|
532 | 3× | Ø10,9/ Ø36,0 | Ø9,0 | ±2,5 | M43×0,5 (наружная) |
|
FBE-5X-532
|
532 | 5× | Ø10,9/ Ø36,0 | Ø4,3 | ±2,0 | M43×0,5 (наружная) |
|
FBE-10X-532
|
532 | 10× | Ø6,0/ Ø36,0 | Ø2,8 | ±4,0 | M43×0,5 (наружная) |
|
FBE-20X-532
|
532 | 20× | Ø6,0/ Ø45,0 | Ø2,0 | ±16,0 | SM2 (наружная) |
|
FBE-2X-1064
|
1064 | 2× | Ø10,9/ Ø20,0 | Ø8,5 | ±1,2 | SM1 (наружная) |
|
FBE-3X-1064
|
1064 | 3× | Ø10,9/ Ø36,0 | Ø9,0 | ±2,5 | M43×0,5 (наружная) |
|
FBE-5X-1064
|
1064 | 5× | Ø10,9/ Ø36,0 | Ø4,3 | ±2,0 | M43×0,5 (наружная) |
|
FBE-10X-1064
|
1064 | 10× | Ø6,0/ Ø36,0 | Ø2,8 | ±4,0 | M43×0,5 (наружная) |
|
FBE-20X-1064
|
1064 | 20× | Ø6,0/ Ø45,0 | Ø2,0 | ±16,0 | SM2 (наружная) |
- Биомедицинская визуализация.
- Рамановская и флуоресцентная спектроскопия.
- Обработка материалов.
- Лазерные измерительные системы.
- Научные исследования.
