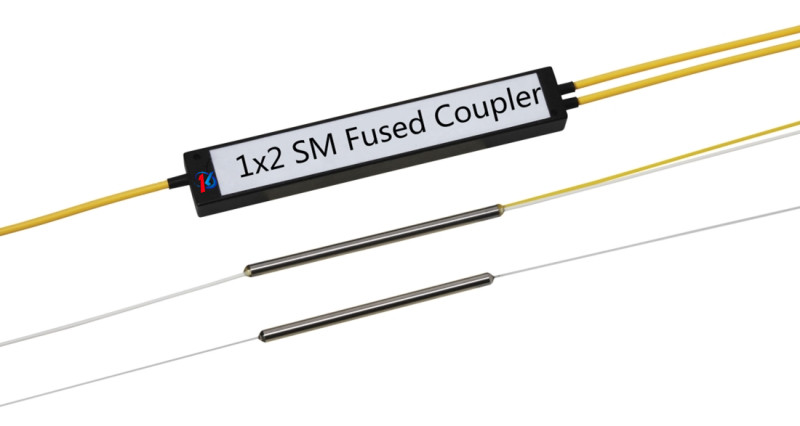

FBTC-55 - сплавные одномодовые разветвители 1x2 (2x2) 1550 нм
FBTC-55 - серия сплавных одномодовых разветвителей.
- Длина волны 1550 / 1570 ± 15 нм.
- Коэффициенты деления от 1/99 до 50/50.
- Избыточные потери <0,1 дБ.
- Допустимая оптическая мощность до 10 Вт.
Производитель: DK PHOTONICS
Сплавные одномодовые разветвители DK Photonics серии FBTC-55 предназначены для ответвления части излучения 1550 нм с целью оптического контроля и организации обратной связи. Разветвители широко применяются для управления мощностью волоконных усилителей и в передающем оборудовании для контроля характеристик и управления с обратной связью.
Разветвители со сверхнизкими потерями, зависящими от поляризации (PDL), слабо чувствительны к состоянию поляризации и обеспечивают более эффективный контроль и управление оптическими сетями.
Доступен широкий выбор коэффициентов деления, длин выводов и вариантов корпуса. Возможна нестандартная оконцовка выводов.
Особенности:
- Низкие вносимые потери.
- Низкие потери, зависящие от поляризации (PDL).
- Доступны любые коэффициенты деления.
- Высокая стабильность и надежность.
| Параметр | Значение | Ед. измерения | |
|---|---|---|---|
| Тип | P | A | – |
| Рабочая длина волны | 1550; 1570 (другие по запросу) | нм | |
| Рабочая полоса пропускания | ±15 | нм | |
| Избыточные потери (тип.) | 0,07 | 0,10 | дБ |
| Вносимые потери (50/50) | ≤3,4 | ≤3,6 | дБ |
| Вносимые потери (45/55) | ≤4,1/3,1 | ≤4,3/3,3 | дБ |
| Вносимые потери (40/60) | ≤4,4/2,6 | ≤4,7/2,8 | дБ |
| Вносимые потери (35/65) | ≤5,2/2,3 | ≤5,5/2,5 | дБ |
| Вносимые потери (33/67) | ≤5,4/2,2 | ≤5,7/2,3 | дБ |
| Вносимые потери (30/70) | ≤5,7/1,9 | ≤6,0/2,0 | дБ |
| Вносимые потери (25/75) | ≤6,6/1,7 | ≤7,0/1,8 | дБ |
| Вносимые потери (20/80) | ≤7,6/1,25 | ≤8,0/1,35 | дБ |
| Вносимые потери (15/85) | ≤9,2/1,0 | ≤9,6/1,2 | дБ |
| Вносимые потери (10/90) | 9,20…11,00/≤0,65 | 9,00…11,20/≤0,8 | дБ |
| Вносимые потери (5/95) | 12,00…14,20/≤0,4 | 11,75…14,45/≤0,5 | дБ |
| Вносимые потери (3/97) | 14,05…16,55/≤0,30 | 13,75…16,85/≤0,4 | дБ |
| Вносимые потери (2/98) | 15,70…18,50/≤0,25 | 15,35…18,85/≤0,35 | дБ |
| Вносимые потери (1/99) | 18,55…21,50/≤0,20 | 18,15…22,00/≤0,3 | дБ |
| Потери, зависящие от поляризации (PDL) | ≤0,10 | ≤0,15 | дБ |
| Обратные потери | ≥50 | дБ | |
| Направленность | ≥55 | дБ | |
| Максимальная оптическая мощность (CW) | 0,5; 2; 5; 10 | Вт | |
| Тип волокна | SMF-28e или другое | – | |
| Рабочая температура | −20…+75 | °C | |
| Температура хранения | −40…+85 | °C | |
| Габариты корпуса (Ø×L) | 3×54 (волокно 250 мкм) или 3×60 (свободная оболочка 0,9 мм) | мм | |
Примечание
- Характеристики приведены для разветвителя без коннекторов.
- При использовании коннекторов вносимые потери увеличиваются на 0,3 дБ, обратные потери снижаются на 5 дБ. Мощность, передаваемая через коннектор, должна быть менее 2 Вт.
- Волоконные лазеры.
- Волоконные усилители.
- Контрольно-измерительные приборы.
