MNDFA - поглощающие фильтры нейтральной плотности без покрытия

MNDFA - оптические компоненты, предназначенные для равномерного понижения мощности оптического сигнала путем поглощения света.
  • Материал: ND-50.
  • Размер: Ø12,7, Ø25,4, Ø50 мм / 50,8×50,8 мм.
  • Оптическая плотность: 0,1-8,0.
  • Без покрытия.
  • Диапазон длин волн: 400-650 нм.

Производитель:  LBTEK
Узнать цену

Поглощающие фильтры нейтральной плотности (аттенюаторы) представляют собой оптические компоненты, предназначенные для равномерного понижения мощности оптического сигнала путем поглощения света. LBTEK предлагает широкий выбор аттенюаторов без покрытия с оптической плотностью от 0,1 до 8,0. Рабочий диапазон длин волн 400-650 нм.

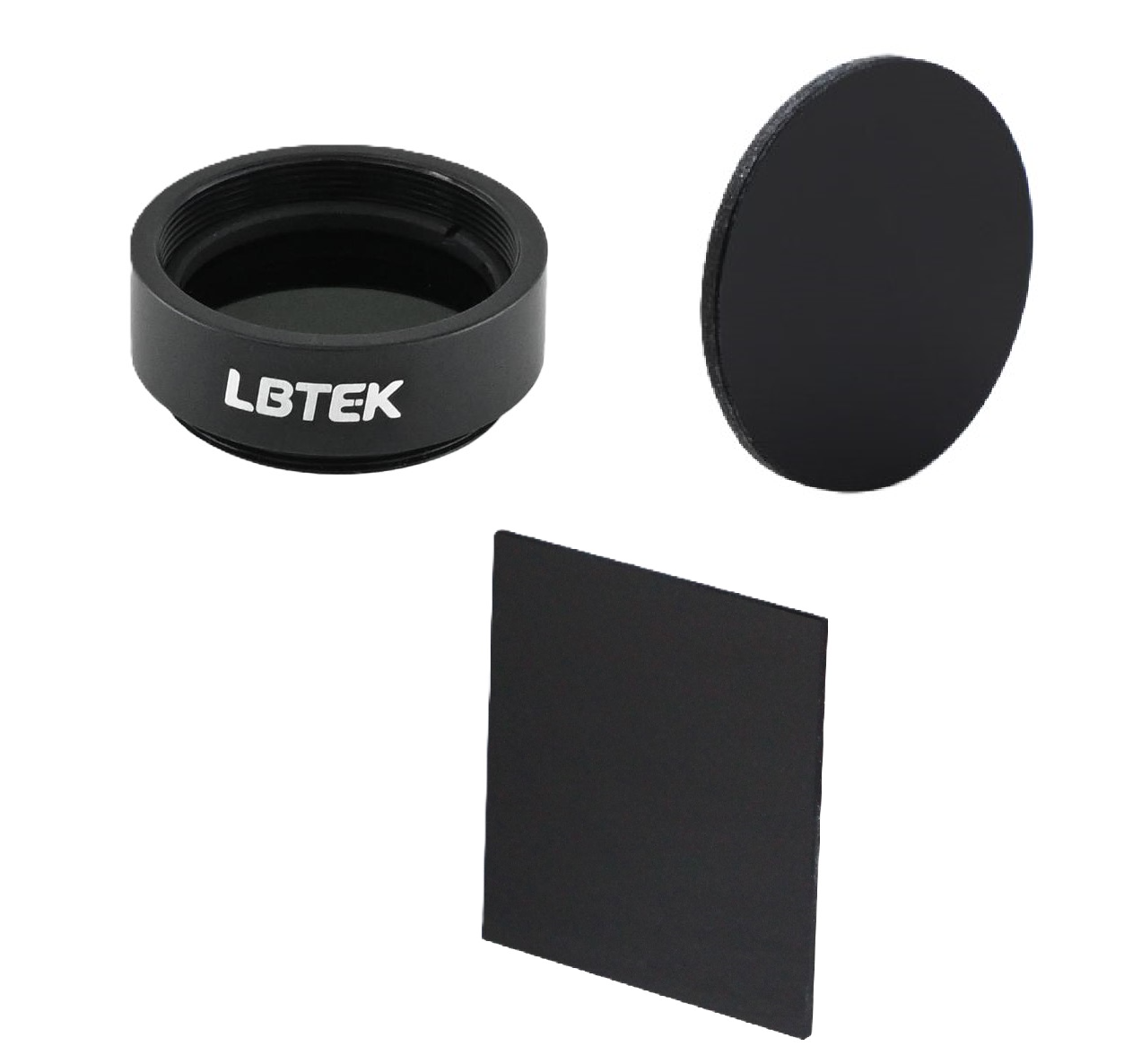

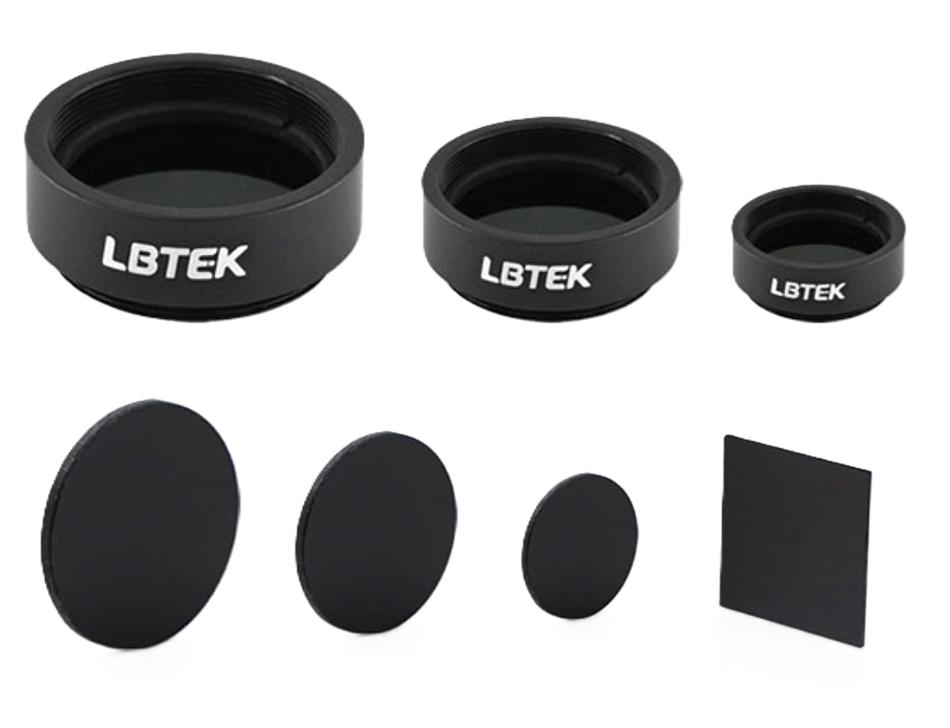

Ассортимент включает несколько серий:

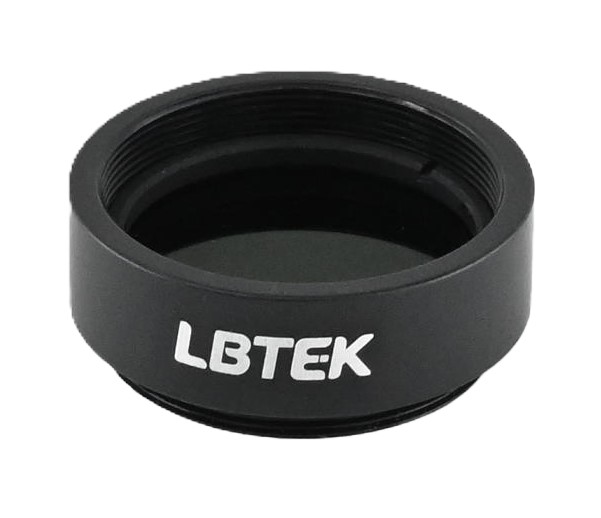

  • Фильтры в оправе: Серии MNDFA05 (Ø12,7 мм), MNDFA10 (Ø25,4 мм), MNDFA20 (Ø50 мм).
  • Фильтры без оправы: Серии NDFA05 (Ø12,7 мм), NDFA10 (Ø25,4 мм), NDFA20 (Ø50 мм) и квадратные NDFAS20 (50,8×50,8 мм).

Держатели и монтаж:

Фильтры диаметром Ø25,4 мм могут быть установлены в резьбовой адаптер или в держатель оптики для 30 мм каркасных систем. Фильтры размером 50,8×50,8 мм могут быть установлены с помощью держателя фильтра - FHM1.
Особенности:
  • Серия MNDFA05: круглые фильтры диаметром Ø12,7 мм, в оправе.
  • Серия MNDFA10: круглые фильтры диаметром Ø25,4 мм, в оправе, без покрытия.
  • Серия MNDFA20: круглые фильтры диаметром Ø50 мм, в оправе.
  • Серия NDFA05: круглые фильтры диаметром Ø12,7 мм, без оправы.
  • Серия NDFA10: круглые фильтры диаметром Ø25,4 мм, без оправы, без покрытия.
  • Серия NDFA20: круглые фильтры диаметром Ø50 мм, без оправы.
  • Серия NDFAS20: квадратные фильтры размером 50,8×50,8 мм, без оправы, без покрытия.

Параметр
Значение     Ед.измерения
Серия
MNDFA05 MNDFA10 MNDFA20 NDFA05 NDFA10 NDFA20 NDFAS20
Материал
ND-50
Наличие оправы
да да да нет нет  нет нет
Покрытие
Без покрытия
Диапазон длин волн
400 - 650   нм
Размер
Ø12,7 Ø25,4 Ø50 Ø12,7 Ø25,4 Ø50    50,8×50,8  мм
Допуск по диаметру/по стороне
+0 / -0,25 мм
Толщина*
2 2 2 2 3 2 3,2 мм
Допуск по толщине
± 0,3 мм

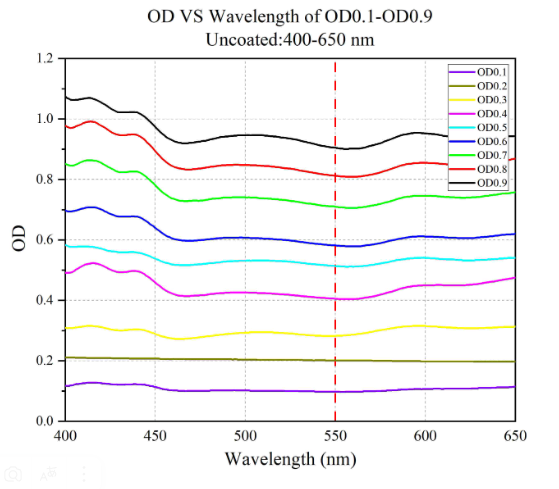

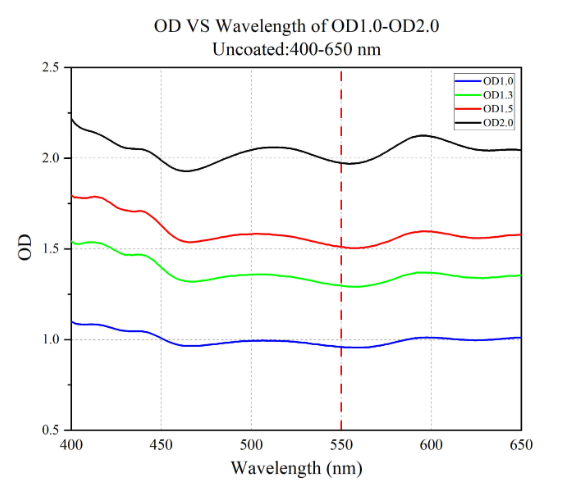

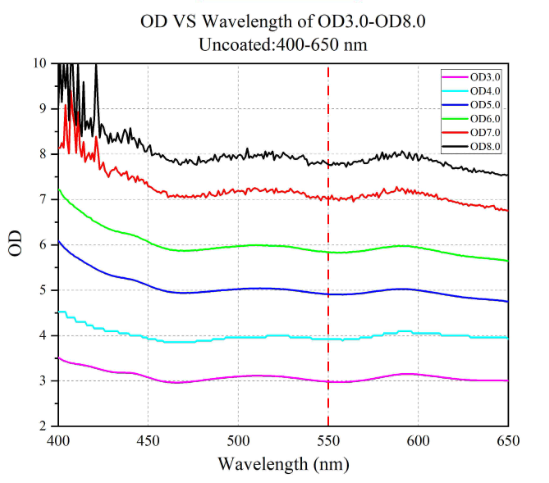

Оптическая плотность (OD)
0,3 - 4 0,1 - 8 0,3 - 4 0,3 - 4 0,1 - 8 0,3 - 4 0,1 - 6
Качество обработки поверхности
40/20
Эксцентриситет
< 10 угл.сек
*Фактическая толщина фильтра зависит от оптической плотности стекла, использованного в конкретной производственной партии.

  • Лабораторные оптические исследования.
  • Телекоммуникации.
  • Лазерные системы.
  • Аналитическое приборостроение.
  • Оптические испытательные стенды.
  • Научные эксперименты.

Модель Описание Наличие
MNDFA05-40 Поглощающий фильтр нейтральной плотности без покрытия. Рабочий диапазон длин волн: 400 - 650 нм. Диаметр: 12,7 мм. Оптическая плотность: 4,0. Фильтр в оправе. Под заказ
MNDFA05-30 Поглощающий фильтр нейтральной плотности без покрытия. Рабочий диапазон длин волн: 400 - 650 нм. Диаметр: 12,7 мм. Оптическая плотность: 3,0. Фильтр в оправе. Под заказ
MNDFA05-20 Поглощающий фильтр нейтральной плотности без покрытия. Рабочий диапазон длин волн: 400 - 650 нм. Диаметр: 12,7 мм. Оптическая плотность: 2,0. Фильтр в оправе. Под заказ
MNDFA05-10 Поглощающий фильтр нейтральной плотности без покрытия. Рабочий диапазон длин волн: 400 - 650 нм. Диаметр: 12,7 мм. Оптическая плотность: 1,0. Фильтр в оправе. Под заказ
MNDFA05-05 Поглощающий фильтр нейтральной плотности без покрытия. Рабочий диапазон длин волн: 400 - 650 нм. Диаметр: 12,7 мм. Оптическая плотность: 0,5. Фильтр в оправе. Под заказ
MNDFA05-03 Поглощающий фильтр нейтральной плотности без покрытия. Рабочий диапазон длин волн: 400 - 650 нм. Диаметр: 12,7 мм. Оптическая плотность: 0,3. Фильтр в оправе. Под заказ
MNDFA10-01 Поглощающий фильтр нейтральной плотности без покрытия. Рабочий диапазон длин волн: 400 - 650 нм. Диаметр: 25,4 мм. Оптическая плотность: 0,1. Фильтр в оправе. Под заказ
MNDFA10-02 Поглощающий фильтр нейтральной плотности без покрытия. Рабочий диапазон длин волн: 400 - 650 нм. Диаметр: 25,4 мм. Оптическая плотность: 0,2. Фильтр в оправе. Под заказ
MNDFA10-03 Поглощающий фильтр нейтральной плотности без покрытия. Рабочий диапазон длин волн: 400 - 650 нм. Диаметр: 25,4 мм. Оптическая плотность: 0,3. Фильтр в оправе. Под заказ
MNDFA10-04 Поглощающий фильтр нейтральной плотности без покрытия. Рабочий диапазон длин волн: 400 - 650 нм. Диаметр: 25,4 мм. Оптическая плотность: 0,4. Фильтр в оправе. Под заказ
MNDFA10-05 Поглощающий фильтр нейтральной плотности без покрытия. Рабочий диапазон длин волн: 400 - 650 нм. Диаметр: 25,4 мм. Оптическая плотность: 0,5. Фильтр в оправе. Под заказ
MNDFA10-06 Поглощающий фильтр нейтральной плотности без покрытия. Рабочий диапазон длин волн: 400 - 650 нм. Диаметр: 25,4 мм. Оптическая плотность: 0,6. Фильтр в оправе. Под заказ
MNDFA10-07 Поглощающий фильтр нейтральной плотности без покрытия. Рабочий диапазон длин волн: 400 - 650 нм. Диаметр: 25,4 мм. Оптическая плотность: 0,7. Фильтр в оправе. Под заказ
MNDFA10-08 Поглощающий фильтр нейтральной плотности без покрытия. Рабочий диапазон длин волн: 400 - 650 нм. Диаметр: 25,4 мм. Оптическая плотность: 0,8. Фильтр в оправе. Под заказ
MNDFA10-09 Поглощающий фильтр нейтральной плотности без покрытия. Рабочий диапазон длин волн: 400 - 650 нм. Диаметр: 25,4 мм. Оптическая плотность: 0,9. Фильтр в оправе. Под заказ
MNDFA10-10 Поглощающий фильтр нейтральной плотности без покрытия. Рабочий диапазон длин волн: 400 - 650 нм. Диаметр: 25,4 мм. Оптическая плотность: 1,0. Фильтр в оправе. Под заказ
MNDFA10-13 Поглощающий фильтр нейтральной плотности без покрытия. Рабочий диапазон длин волн: 400 - 650 нм. Диаметр: 25,4 мм. Оптическая плотность: 1,3. Фильтр в оправе. Под заказ
MNDFA10-15 Поглощающий фильтр нейтральной плотности без покрытия. Рабочий диапазон длин волн: 400 - 650 нм. Диаметр: 25,4 мм. Оптическая плотность: 1,5. Фильтр в оправе. Под заказ
MNDFA10-20 Поглощающий фильтр нейтральной плотности без покрытия. Рабочий диапазон длин волн: 400 - 650 нм. Диаметр: 25,4 мм. Оптическая плотность: 2,0. Фильтр в оправе. Под заказ
MNDFA10-30 Поглощающий фильтр нейтральной плотности без покрытия. Рабочий диапазон длин волн: 400 - 650 нм. Диаметр: 25,4 мм. Оптическая плотность: 3,0. Фильтр в оправе. Под заказ
MNDFA10-40 Поглощающий фильтр нейтральной плотности без покрытия. Рабочий диапазон длин волн: 400 - 650 нм. Диаметр: 25,4 мм. Оптическая плотность: 4,0. Фильтр в оправе. Под заказ
MNDFA10-50 Поглощающий фильтр нейтральной плотности без покрытия. Рабочий диапазон длин волн: 400 - 650 нм. Диаметр: 25,4 мм. Оптическая плотность: 5,0. Фильтр в оправе. Под заказ
MNDFA10-60 Поглощающий фильтр нейтральной плотности без покрытия. Рабочий диапазон длин волн: 400 - 650 нм. Диаметр: 25,4 мм. Оптическая плотность: 6,0. Фильтр в оправе. Под заказ
MNDFA10-70 Поглощающий фильтр нейтральной плотности без покрытия. Рабочий диапазон длин волн: 400 - 650 нм. Диаметр: 25,4 мм. Оптическая плотность: 7,0. Фильтр в оправе. Под заказ
MNDFA10-80 Поглощающий фильтр нейтральной плотности без покрытия. Рабочий диапазон длин волн: 400 - 650 нм. Диаметр: 25,4 мм. Оптическая плотность: 8,0. Фильтр в оправе. Под заказ
MNDFA20-30 Поглощающий фильтр нейтральной плотности без покрытия. Рабочий диапазон длин волн: 400 - 650 нм. Диаметр: 50 мм. Оптическая плотность: 3,0. Фильтр в оправе. Под заказ
MNDFA20-05 Поглощающий фильтр нейтральной плотности без покрытия. Рабочий диапазон длин волн: 400 - 650 нм. Диаметр: 50 мм. Оптическая плотность: 0,5. Фильтр в оправе. Под заказ
MNDFA20-20 Поглощающий фильтр нейтральной плотности без покрытия. Рабочий диапазон длин волн: 400 - 650 нм. Диаметр: 50 мм. Оптическая плотность: 2,0. Фильтр в оправе. Под заказ
MNDFA20-10 Поглощающий фильтр нейтральной плотности без покрытия. Рабочий диапазон длин волн: 400 - 650 нм. Диаметр: 50 мм. Оптическая плотность: 1,0. Фильтр в оправе. Под заказ
MNDFA20-40 Поглощающий фильтр нейтральной плотности без покрытия. Рабочий диапазон длин волн: 400 - 650 нм. Диаметр: 50 мм. Оптическая плотность: 4,0. Фильтр в оправе. Под заказ
MNDFA20-03 Поглощающий фильтр нейтральной плотности без покрытия. Рабочий диапазон длин волн: 400 - 650 нм. Диаметр: 50 мм. Оптическая плотность: 0,3. Фильтр в оправе. Под заказ
NDFA05-03 Поглощающий фильтр нейтральной плотности без покрытия. Рабочий диапазон длин волн: 400 - 650 нм. Диаметр: 12,7 мм. Оптическая плотность: 0,3. Под заказ
NDFA05-20 Поглощающий фильтр нейтральной плотности без покрытия. Рабочий диапазон длин волн: 400 - 650 нм. Диаметр: 12,7 мм. Оптическая плотность: 2,0. Под заказ
NDFA05-10 Поглощающий фильтр нейтральной плотности без покрытия. Рабочий диапазон длин волн: 400 - 650 нм. Диаметр: 12,7 мм. Оптическая плотность: 1,0. Под заказ
NDFA05-05 Поглощающий фильтр нейтральной плотности без покрытия. Рабочий диапазон длин волн: 400 - 650 нм. Диаметр: 12,7 мм. Оптическая плотность: 0,5. Под заказ
NDFA05-30 Поглощающий фильтр нейтральной плотности без покрытия. Рабочий диапазон длин волн: 400 - 650 нм. Диаметр: 12,7 мм. Оптическая плотность: 3,0. Под заказ
NDFA05-40 Поглощающий фильтр нейтральной плотности без покрытия. Рабочий диапазон длин волн: 400 - 650 нм. Диаметр: 12,7 мм. Оптическая плотность: 4,0. Под заказ
NDFA10-01 Поглощающий фильтр нейтральной плотности без покрытия. Рабочий диапазон длин волн: 400 - 650 нм. Диаметр: 25,4 мм. Оптическая плотность: 0,1. Под заказ
NDFA10-02 Поглощающий фильтр нейтральной плотности без покрытия. Рабочий диапазон длин волн: 400 - 650 нм. Диаметр: 25,4 мм. Оптическая плотность: 0,2. Под заказ
NDFA10-03 Поглощающий фильтр нейтральной плотности без покрытия. Рабочий диапазон длин волн: 400 - 650 нм. Диаметр: 25,4 мм. Оптическая плотность: 0,3. Под заказ
NDFA10-04 Поглощающий фильтр нейтральной плотности без покрытия. Рабочий диапазон длин волн: 400 - 650 нм. Диаметр: 25,4 мм. Оптическая плотность: 0,4.  Под заказ
NDFA10-05 Поглощающий фильтр нейтральной плотности без покрытия. Рабочий диапазон длин волн: 400 - 650 нм. Диаметр: 25,4 мм. Оптическая плотность: 0,5. Под заказ
NDFA10-06 Поглощающий фильтр нейтральной плотности без покрытия. Рабочий диапазон длин волн: 400 - 650 нм. Диаметр: 25,4 мм. Оптическая плотность: 0,6. Под заказ
NDFA10-07 Поглощающий фильтр нейтральной плотности без покрытия. Рабочий диапазон длин волн: 400 - 650 нм. Диаметр: 25,4 мм. Оптическая плотность: 0,7.  Под заказ
NDFA10-08 Поглощающий фильтр нейтральной плотности без покрытия. Рабочий диапазон длин волн: 400 - 650 нм. Диаметр: 25,4 мм. Оптическая плотность: 0,8.  Под заказ
NDFA10-09 Поглощающий фильтр нейтральной плотности без покрытия. Рабочий диапазон длин волн: 400 - 650 нм. Диаметр: 25,4 мм. Оптическая плотность: 0,9. Под заказ
NDFA10-10 Поглощающий фильтр нейтральной плотности без покрытия. Рабочий диапазон длин волн: 400 - 650 нм. Диаметр: 25,4 мм. Оптическая плотность: 1,0.  Под заказ
NDFA10-13 Поглощающий фильтр нейтральной плотности без покрытия. Рабочий диапазон длин волн: 400 - 650 нм. Диаметр: 25,4 мм. Оптическая плотность: 1,3.  Под заказ
NDFA10-20 Поглощающий фильтр нейтральной плотности без покрытия. Рабочий диапазон длин волн: 400 - 650 нм. Диаметр: 25,4 мм. Оптическая плотность: 2,0.  Под заказ
NDFA10-30 Поглощающий фильтр нейтральной плотности без покрытия. Рабочий диапазон длин волн: 400 - 650 нм. Диаметр: 25,4 мм. Оптическая плотность: 3,0.  Под заказ
NDFA10-40 Поглощающий фильтр нейтральной плотности без покрытия. Рабочий диапазон длин волн: 400 - 650 нм. Диаметр: 25,4 мм. Оптическая плотность: 4,0. Под заказ
NDFA10-50 Поглощающий фильтр нейтральной плотности без покрытия. Рабочий диапазон длин волн: 400 - 650 нм. Диаметр: 25,4 мм. Оптическая плотность: 5,0. Под заказ
NDFA10-60 Поглощающий фильтр нейтральной плотности без покрытия. Рабочий диапазон длин волн: 400 - 650 нм. Диаметр: 25,4 мм. Оптическая плотность: 6,0. Под заказ
NDFA10-70 Поглощающий фильтр нейтральной плотности без покрытия. Рабочий диапазон длин волн: 400 - 650 нм. Диаметр: 25,4 мм. Оптическая плотность: 7,0. Под заказ
NDFA10-80 Поглощающий фильтр нейтральной плотности без покрытия. Рабочий диапазон длин волн: 400 - 650 нм. Диаметр: 25,4 мм. Оптическая плотность: 8,0.  Под заказ
NDFA20-40 Поглощающий фильтр нейтральной плотности без покрытия. Рабочий диапазон длин волн: 400 - 650 нм. Диаметр: 50 мм. Оптическая плотность: 4,0. Под заказ
NDFA20-30 Поглощающий фильтр нейтральной плотности без покрытия. Рабочий диапазон длин волн: 400 - 650 нм. Диаметр: 50 мм. Оптическая плотность: 3,0. Под заказ
NDFA20-20 Поглощающий фильтр нейтральной плотности без покрытия. Рабочий диапазон длин волн: 400 - 650 нм. Диаметр: 50 мм. Оптическая плотность: 2,0. Под заказ
NDFA20-10 Поглощающий фильтр нейтральной плотности без покрытия. Рабочий диапазон длин волн: 400 - 650 нм. Диаметр: 50 мм. Оптическая плотность: 1,0. Под заказ
NDFA20-05 Поглощающий фильтр нейтральной плотности без покрытия. Рабочий диапазон длин волн: 400 - 650 нм. Диаметр: 50 мм. Оптическая плотность: 0,5. Под заказ
NDFA20-03 Поглощающий фильтр нейтральной плотности без покрытия. Рабочий диапазон длин волн: 400 - 650 нм. Диаметр: 50 мм. Оптическая плотность: 0,3. Под заказ
NDFAS20-04 Поглощающий фильтр нейтральной плотности без покрытия. Рабочий диапазон длин волн: 400 - 650 нм. Размер: 50,8 мм × 50,8 мм. Оптическая плотность: 0,4. Под заказ
NDFAS20-01 Поглощающий фильтр нейтральной плотности без покрытия. Рабочий диапазон длин волн: 400 - 650 нм. Размер: 50,8 мм × 50,8 мм. Оптическая плотность: 0,1. Под заказ
NDFAS20-02 Поглощающий фильтр нейтральной плотности без покрытия. Рабочий диапазон длин волн: 400 - 650 нм. Размер: 50,8 мм × 50,8 мм. Оптическая плотность: 0,2. Под заказ
NDFAS20-03 Поглощающий фильтр нейтральной плотности без покрытия. Рабочий диапазон длин волн: 400 - 650 нм. Размер: 50,8 мм × 50,8 мм. Оптическая плотность: 0,3. Под заказ
NDFAS20-20 Поглощающий фильтр нейтральной плотности без покрытия. Рабочий диапазон длин волн: 400 - 650 нм. Размер: 50,8 мм × 50,8 мм. Оптическая плотность: 2,0. Под заказ
NDFAS20-05 Поглощающий фильтр нейтральной плотности без покрытия. Рабочий диапазон длин волн: 400 - 650 нм. Размер: 50,8 мм × 50,8 мм. Оптическая плотность: 0,5. Под заказ
NDFAS20-06 Поглощающий фильтр нейтральной плотности без покрытия. Рабочий диапазон длин волн: 400 - 650 нм. Размер: 50,8 мм × 50,8 мм. Оптическая плотность: 0,6. Под заказ
NDFAS20-07 Поглощающий фильтр нейтральной плотности без покрытия. Рабочий диапазон длин волн: 400 - 650 нм. Размер: 50,8 мм × 50,8 мм. Оптическая плотность: 0,7. Под заказ
NDFAS20-08 Поглощающий фильтр нейтральной плотности без покрытия. Рабочий диапазон длин волн: 400 - 650 нм. Размер: 50,8 мм × 50,8 мм. Оптическая плотность: 0,8. Под заказ
NDFAS20-09 Поглощающий фильтр нейтральной плотности без покрытия. Рабочий диапазон длин волн: 400 - 650 нм. Размер: 50,8 мм × 50,8 мм. Оптическая плотность: 0,9. Под заказ
NDFAS20-10 Поглощающий фильтр нейтральной плотности без покрытия. Рабочий диапазон длин волн: 400 - 650 нм. Размер: 50,8 мм × 50,8 мм. Оптическая плотность: 1,0.
 Под заказ
NDFAS20-13 Поглощающий фильтр нейтральной плотности без покрытия. Рабочий диапазон длин волн: 400 - 650 нм. Размер: 50,8 мм × 50,8 мм. Оптическая плотность: 1,3. Под заказ
NDFAS20-15 Поглощающий фильтр нейтральной плотности без покрытия. Рабочий диапазон длин волн: 400 - 650 нм. Размер: 50,8 мм × 50,8 мм. Оптическая плотность: 1,5. Под заказ
NDFAS20-60 Поглощающий фильтр нейтральной плотности без покрытия. Рабочий диапазон длин волн: 400 - 650 нм. Размер: 50,8 мм × 50,8 мм. Оптическая плотность: 6,0. Под заказ
NDFAS20-50 Поглощающий фильтр нейтральной плотности без покрытия. Рабочий диапазон длин волн: 400 - 650 нм. Размер: 50,8 мм × 50,8 мм. Оптическая плотность: 5,0. Под заказ
NDFAS20-40 Поглощающий фильтр нейтральной плотности без покрытия. Рабочий диапазон длин волн: 400 - 650 нм. Размер: 50,8 мм × 50,8 мм. Оптическая плотность: 4,0. Под заказ
NDFAS20-30 Поглощающий фильтр нейтральной плотности без покрытия. Рабочий диапазон длин волн: 400 - 650 нм. Размер: 50,8 мм × 50,8 мм. Оптическая плотность: 3,0. Под заказ
