MNDFA-С - поглощающие фильтры нейтральной плотности

MNDFA-C - оптические компоненты, предназначенные для равномерного понижения мощности оптического сигнала путем поглощения света.
  • Материал: ND-50.
  • Диаметр: Ø12,7, Ø25,4, Ø50 мм.
  • Оптическая плотность: 0,1-4,0.

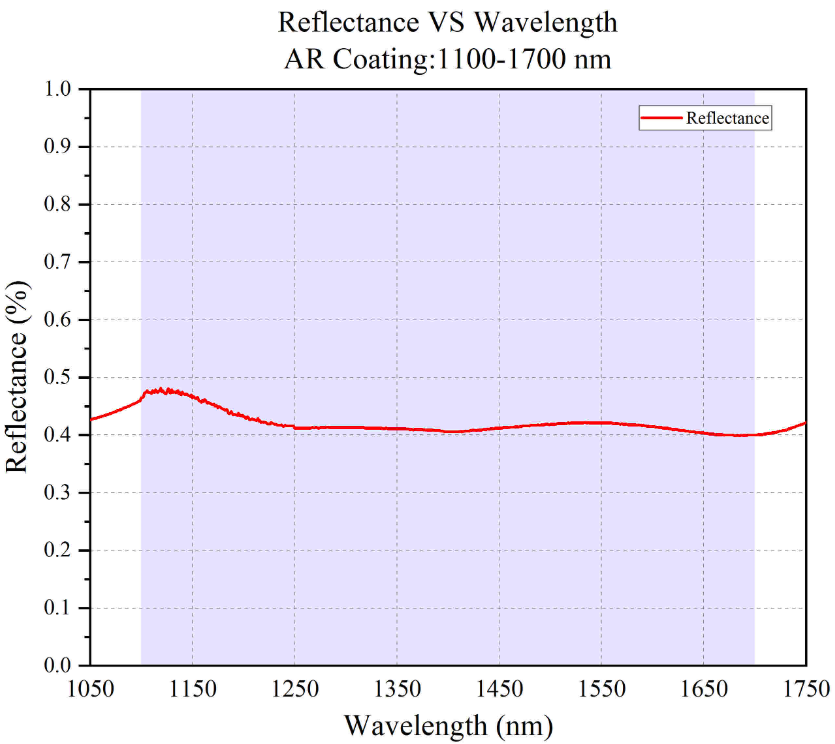

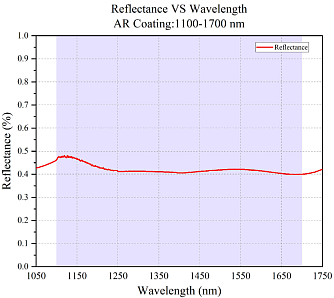

  • Просветляющее покрытие.
  • Диапазон длин волн: 1100-1700 нм.
Производитель:  LBTEK
Узнать цену

Поглощающие фильтры нейтральной плотности (аттенюаторы) представляют собой оптические компоненты, предназначенные для равномерного понижения мощности оптического сигнала путем поглощения света. LBTEK предлагает серии аттенюаторов с просветляющим покрытием, оптимизированных для работы в ближнем и коротковолновом инфракрасном диапазоне 1100-1700 нм.

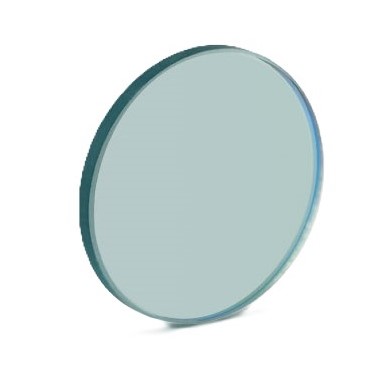

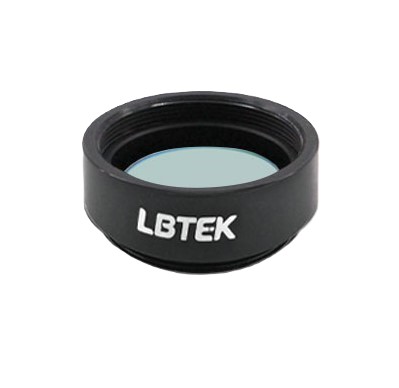

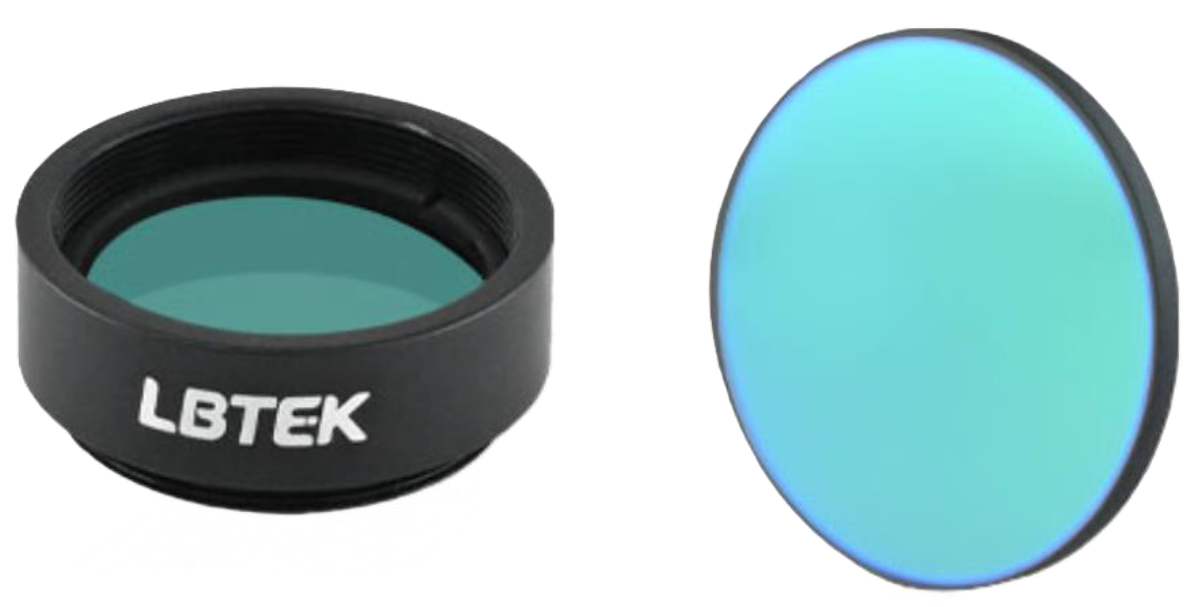

Фильтры доступны в двух вариантах исполнения: в оправе (серия MNDFA-C) и без оправы (серия NDFA-C), что обеспечивает гибкость при интеграции в различные оптические системы. Оптическая плотность доступных моделей составляет от 0,1 до 4,0. Стандартные диаметры – 12,7 мм, 25,4 мм и 50 мм.

Особенности:
  • Серия MNDFA05-C: фильтры диаметром Ø12,7 мм в диапазоне длин волн 1100-1700 нм, в оправе.
  • Серия MNDFA10-C: фильтры диаметром Ø25,4 мм в диапазоне длин волн 1100-1700 нм, в оправе.
  • Серия MNDFA20-C: фильтры диаметром Ø50 мм в диапазоне длин волн 1100-1700 нм, в оправе.
  • Серия NDFA05-C: фильтры диаметром Ø12,7 мм в диапазоне длин волн 1100-1700 нм.
  • Серия NDFA10-C: фильтры диаметром Ø25,4 мм в диапазоне длин волн 1100-1700 нм.
  • Серия NDFA20-C: фильтры диаметром Ø50 мм в диапазоне длин волн 1100-1700 нм.

Параметр
Значение
 Ед.измерения
Серия
MNDFA05-C MNDFA10-C MNDFA20-C NDFA05-C MNDFA10-C NDFA10-C
Материал
ND-50
Наличие оправы
да нет
Покрытие
просветляющее покрытие
Диапазон длин волн
1100 - 1700   нм
Размер
Ø12,7 Ø25,4 Ø50 Ø12,7 Ø25,4 Ø50 мм
Допуск по диаметру/по стороне
+0 / -0,25 мм
Толщина*
0,9 - 3 мм
Допуск по толщине
± 0,3 мм

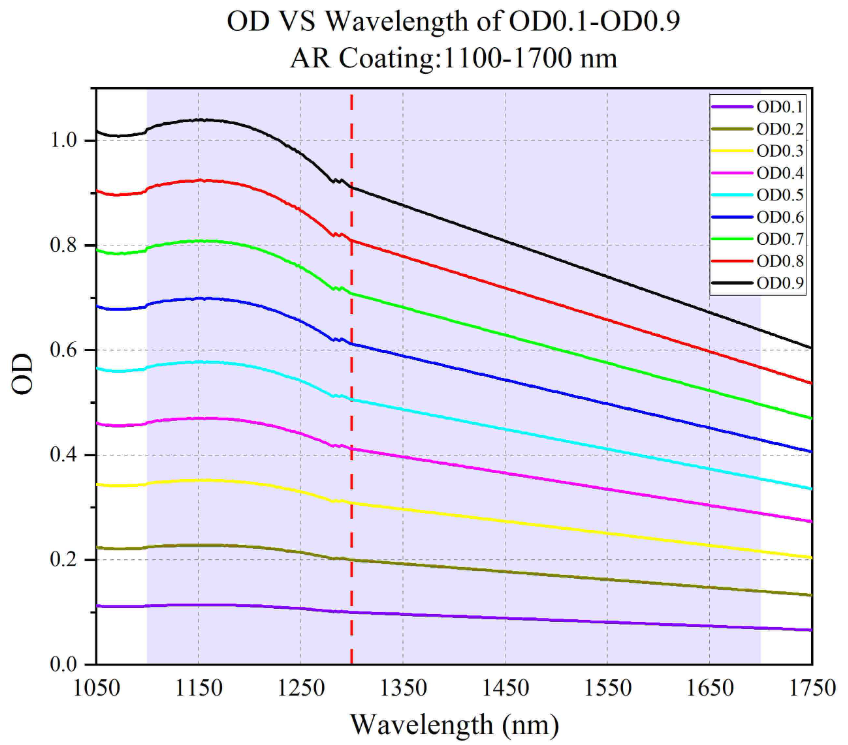

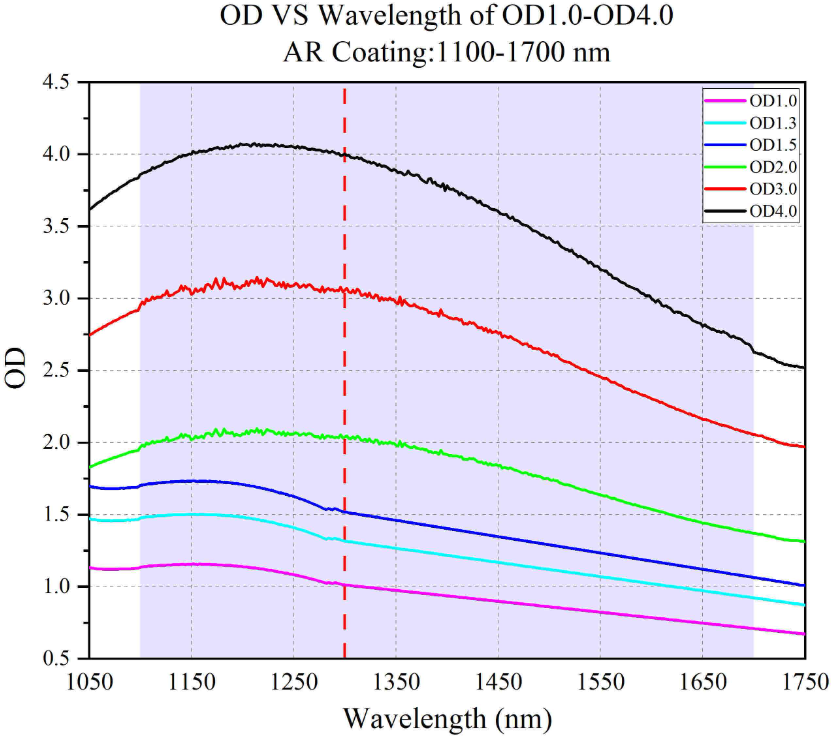

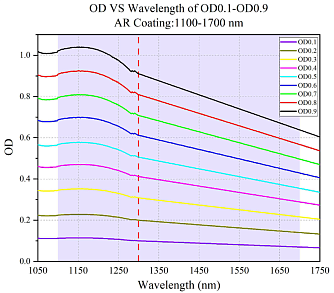

Оптическая плотность (OD)
0,1 - 4,0
Качество обработки поверхности
60/40
Эксцентриситет
< 10 угл. сек
*Фактическая толщина фильтра зависит от оптической плотности стекла, использованного в конкретной производственной партии.

  • Лабораторные оптические исследования.
  • Телекоммуникации.
  • Лазерные системы.
  • Аналитическое приборостроение.
  • Оптические испытательные стенды.
  • Научные эксперименты.

Модель Описание Наличие
MNDFA05-20-C Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 1100 - 1700 нм. Диаметр: 12,7 мм. Оптическая плотность: 2,0. Фильтр в оправе. Под заказ
MNDFA05-10-C Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 1100 - 1700 нм. Диаметр: 12,7 мм. Оптическая плотность: 1,0. Фильтр в оправе. Под заказ
MNDFA05-05-C Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 1100 - 1700 нм. Диаметр: 12,7 мм. Оптическая плотность: 0,5. Фильтр в оправе. Под заказ
MNDFA05-03-C Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 1100 - 1700 нм. Диаметр: 12,7 мм. Оптическая плотность: 0,3. Фильтр в оправе. Под заказ
MNDFA05-30-C Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 1100 - 1700 нм. Диаметр: 12,7 мм. Оптическая плотность: 3,0. Фильтр в оправе. Под заказ
MNDFA05-40-C Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 1100 - 1700 нм. Диаметр: 12,7 мм. Оптическая плотность: 4,0. Фильтр в оправе. Под заказ
MNDFA10-01-С Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 1100 - 1700 нм. Диаметр: 25,4 мм. Оптическая плотность: 0,1. Фильтр в оправе. Под заказ
MNDFA10-02-С Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 1100 - 1700 нм. Диаметр: 25,4 мм. Оптическая плотность: 0,2. Фильтр в оправе. Под заказ
MNDFA10-03-С Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 1100 - 1700 нм. Диаметр: 25,4 мм. Оптическая плотность: 0,3. Фильтр в оправе. Под заказ
MNDFA10-04-С Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 1100 - 1700 нм. Диаметр: 25,4 мм. Оптическая плотность: 0,4. Фильтр в оправе. Под заказ
MNDFA10-05-С Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 1100 - 1700 нм. Диаметр: 25,4 мм. Оптическая плотность: 0,5. Фильтр в оправе. Под заказ
MNDFA10-06-С Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 1100 - 1700 нм. Диаметр: 25,4 мм. Оптическая плотность: 0,6. Фильтр в оправе. Под заказ
MNDFA10-07-С Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 1100 - 1700 нм. Диаметр: 25,4 мм. Оптическая плотность: 0,7. Фильтр в оправе. Под заказ
MNDFA10-08-С Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 1100 - 1700 нм. Диаметр: 25,4 мм. Оптическая плотность: 0,8. Фильтр в оправе. Под заказ
MNDFA10-09-С Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 1100 - 1700 нм. Диаметр: 25,4 мм. Оптическая плотность: 0,9. Фильтр в оправе. Под заказ
MNDFA10-10-С Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 1100 - 1700 нм. Диаметр: 25,4 мм. Оптическая плотность: 1,0. Фильтр в оправе. Под заказ
MNDFA10-13-С Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 1100 - 1700 нм. Диаметр: 25,4 мм. Оптическая плотность: 1,3. Фильтр в оправе. Под заказ
MNDFA10-15-С Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 1100 - 1700 нм. Диаметр: 25,4 мм. Оптическая плотность: 1,5. Фильтр в оправе. Под заказ
MNDFA10-20-С Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 1100 - 1700 нм. Диаметр: 25,4 мм. Оптическая плотность: 2,0. Фильтр в оправе. Под заказ
MNDFA10-30-С Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 1100 - 1700 нм. Диаметр: 25,4 мм. Оптическая плотность: 3,0. Фильтр в оправе. Под заказ
MNDFA10-40-С Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 1100 - 1700 нм. Диаметр: 25,4 мм. Оптическая плотность: 4,0. Фильтр в оправе. Под заказ
MNDFA20-40-C Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 1100 - 1700 нм. Диаметр: 50 мм. Оптическая плотность: 4,0. Фильтр в оправе. Под заказ
MNDFA20-03-C Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 1100 - 1700 нм. Диаметр: 50 мм. Оптическая плотность: 0,3. Фильтр в оправе. Под заказ
MNDFA20-05-C Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 1100 - 1700 нм. Диаметр: 50 мм. Оптическая плотность: 0,5. Фильтр в оправе. Под заказ
MNDFA20-10-C Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 1100 - 1700 нм. Диаметр: 50 мм. Оптическая плотность: 1,0. Фильтр в оправе. Под заказ
MNDFA20-20-C Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 1100 - 1700 нм. Диаметр: 50 мм. Оптическая плотность: 2,0. Фильтр в оправе. Под заказ
MNDFA20-30-C Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 1100 - 1700 нм. Диаметр: 50 мм. Оптическая плотность: 3,0. Фильтр в оправе. Под заказ
NDFA05-03-C Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 1100 - 1700 нм. Диаметр: 12,7 мм. Оптическая плотность: 0,3. Под заказ
NDFA05-05-C Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 1100 - 1700 нм. Диаметр: 12,7 мм. Оптическая плотность: 0,5. Под заказ
NDFA05-10-C Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 1100 - 1700 нм. Диаметр: 12,7 мм. Оптическая плотность: 1,0. Под заказ
NDFA05-20-C Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 1100 - 1700 нм. Диаметр: 12,7 мм. Оптическая плотность: 2,0. Под заказ
NDFA05-30-C Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 1100 - 1700 нм. Диаметр: 12,7 мм. Оптическая плотность: 3,0. Под заказ
NDFA05-40-C Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 1100 - 1700 нм. Диаметр: 12,7 мм. Оптическая плотность: 4,0. Под заказ
NDFA10-20-С Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 1100 - 1700 нм. Диаметр: 25,4 мм. Оптическая плотность: 2,0. Под заказ
NDFA10-30-С Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 1100 - 1700 нм. Диаметр: 25,4 мм. Оптическая плотность: 3,0. Под заказ
NDFA10-01-С Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 1100 - 1700 нм. Диаметр: 25,4 мм. Оптическая плотность: 0,1. Под заказ
NDFA10-02-С Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 1100 - 1700 нм. Диаметр: 25,4 мм. Оптическая плотность: 0,2. Под заказ
NDFA10-03-С Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 1100 - 1700 нм. Диаметр: 25,4 мм. Оптическая плотность: 0,3. Под заказ
NDFA10-04-С Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 1100 - 1700 нм. Диаметр: 25,4 мм. Оптическая плотность: 0,4. Под заказ
NDFA10-05-С Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 1100 - 1700 нм. Диаметр: 25,4 мм. Оптическая плотность: 0,5. Под заказ
NDFA10-06-С Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 1100 - 1700 нм. Диаметр: 25,4 мм. Оптическая плотность: 0,6. Под заказ
NDFA10-07-С Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 1100 - 1700 нм. Диаметр: 25,4 мм. Оптическая плотность: 0,7. Под заказ
NDFA10-08-С Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 1100 - 1700 нм. Диаметр: 25,4 мм. Оптическая плотность: 0,8. Под заказ
NDFA10-09-С Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 1100 - 1700 нм. Диаметр: 25,4 мм. Оптическая плотность: 0,9. Под заказ
NDFA10-10-С Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 1100 - 1700 нм. Диаметр: 25,4 мм. Оптическая плотность: 1,0. Под заказ
NDFA10-13-С Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 1100 - 1700 нм. Диаметр: 25,4 мм. Оптическая плотность: 1,3. Под заказ
NDFA10-15-С Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 1100 - 1700 нм. Диаметр: 25,4 мм. Оптическая плотность: 1,5. Под заказ
NDFA10-40-С Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 1100 - 1700 нм. Диаметр: 25,4 мм. Оптическая плотность: 4,0. Под заказ
NDFA20-03-C Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 1100 - 1700 нм. Диаметр: 50 мм. Оптическая плотность: 0,3. Под заказ
NDFA20-05-C Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 1100 - 1700 нм. Диаметр: 50 мм. Оптическая плотность: 0,5. Под заказ
NDFA20-10-C Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 1100 - 1700 нм. Диаметр: 50 мм. Оптическая плотность: 1,0. Под заказ
NDFA20-20-C Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 1100 - 1700 нм. Диаметр: 50 мм. Оптическая плотность: 2,0. Под заказ
NDFA20-30-C Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 1100 - 1700 нм. Диаметр: 50 мм. Оптическая плотность: 3,0. Под заказ
NDFA20-40-C Поглощающий фильтр нейтральной плотности. Рабочий диапазон длин волн: 1100 - 1700 нм. Диаметр: 50 мм. Оптическая плотность: 4,0. Под заказ
