PLC-116 - PLC-делитель 1x16 1260–1650 нм
PLC-116 - серия PLC-делителей для равномерного разделения излучения с одного входного порта на 16 выходных.
- Конфигурации 1x16.
- Рабочий диапазон 1260-1650 нм.
- Одномодовое волокно G657.A.
- Низкие вносимые потери < 13,7 дБ.
Производитель: DK PHOTONICS
PLC-делитель DK Photonics серии PLC-116 предназначен для равномерного разделения излучения с одного входного порта на 16 выходных портов.
Делитель изготовлен по технологии планарных световодов (PLC) с прецизионной юстировкой. Устройство обеспечивает высокие оптические характеристики, стабильность и надежность работы в различных применениях.
Особенности:
- Низкие вносимые потери и высокая однородность.
- Низкая поляризационная зависимость.
- Низкие потери, зависящие от поляризации (PDL).
- Компактная конструкция.
- Высокая стабильность и надежность.
| Параметр | Значение | Ед. измерения |
|---|---|---|
| Рабочий диапазон длин волн | 1260~1650 | нм |
| Вносимые потери (класс P/S) | 13,5/13,7 | дБ |
| Однородность | 1,2 | дБ |
| Обратные потери (класс P/S) | 55/50 | дБ |
| Потери, зависящие от поляризации (PDL) | 0,25 | дБ |
| Направленность | 55 | дБ |
| Потери, зависящие от длины волны (WDL) | 0,5 | дБ |
| Температурная стабильность (-40~85 °C) | 0,5 | дБ |
| Рабочая температура | -40~85 | °C |
| Температура хранения | -40~85 | °C |
| Длина волокна | 1 или по запросу | м |
| Тип волокна | G657.A или по запросу | – |

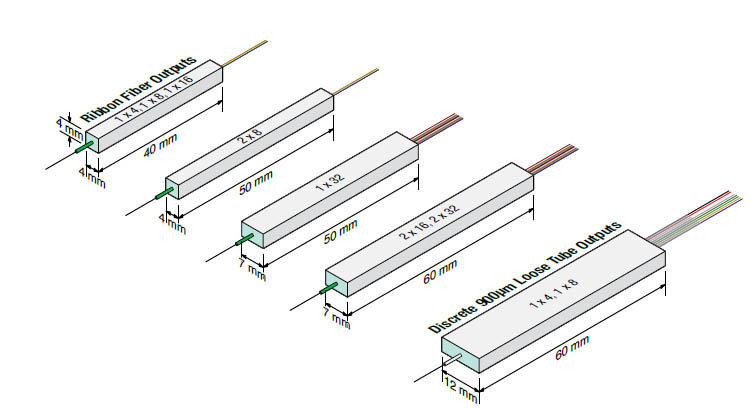

| Габариты корпуса (оголенное волокно) | 4×7×50 | мм |
| Габариты корпуса (компактный модуль) | 4×12×60 | мм |
| Габариты корпуса (ABS-модуль) | 120×80×18 | мм |
Примечание
- Все измерения проведены при комнатной температуре.
- Характеристики приведены без учета коннекторов.
- Каждый коннектор увеличивает вносимые потери на 0,30 дБ.
- FTTX сети.
- CATV сети.
- Пассивная оптическая сеть (PON).
- Распределение оптического сигнала.
