PLC-232 - PLC-делитель 2x32 1260–1650 нм
PLC-232 - серия PLC-делителей для равномерного разделения излучения с двух входных портов на 32 выходных.
- Конфигурации 2x32.
- Рабочий диапазон 1260-1650 нм.
- Одномодовое волокно G657.A.
- Низкие вносимые потери < 17,9 дБ.
Производитель: DK PHOTONICS
PLC-делитель DK Photonics серии PLC-232 предназначен для равномерного разделения излучения с двух входных портов на 32 выходных порта.
Делитель изготовлен по технологии планарных световодов (PLC) с прецизионной юстировкой. Устройство обеспечивает высокие оптические характеристики, стабильность и надежность работы в различных применениях.
Особенности:
- Низкие вносимые потери и высокая однородность.
- Низкая поляризационная зависимость.
- Низкие потери, зависящие от поляризации (PDL).
- Компактная конструкция.
- Высокая стабильность и надежность.
| Параметр | Значение | Ед. измерения |
|---|---|---|
| Рабочий диапазон длин волн | 1260~1650 | нм |
| Вносимые потери (класс P/S) | 17,5/17,9 | дБ |
| Однородность | 2,0 | дБ |
| Обратные потери (класс P/S) | 55/50 | дБ |
| Потери, зависящие от поляризации (PDL) | 0,4 | дБ |
| Направленность | 55 | дБ |
| Потери, зависящие от длины волны (WDL) | 0,5 | дБ |
| Температурная стабильность (-40~85 °C) | 0,5 | дБ |
| Рабочая температура | -40~85 | °C |
| Температура хранения | -40~85 | °C |
| Длина волокна | 1 или по запросу | м |
| Тип волокна | G657.A или по запросу | – |

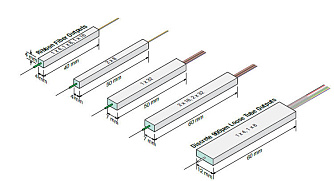

| Габариты корпуса (оголенное волокно) | 4×7×60 | мм |
| Габариты корпуса (компактный модуль) | 6×20×100 | мм |
| Габариты корпуса (ABS-модуль) | 120×80×18 | мм |
Примечание
- Все измерения проведены при комнатной температуре.
- Характеристики приведены без учета коннекторов.
- Каждый коннектор увеличивает вносимые потери на 0,30 дБ.
- FTTX сети.
- CATV сети.
- Пассивная оптическая сеть (PON).
- Распределение оптического сигнала.
PLC-232 - PLC-делитель 2x32 1260–1650 нм 401.05(Kб)
