SPQSD - двухосевые акустооптические затворы
- Длина волны: 1030, 1064 нм
- Частота: 24, 27.12, 40.68, 68, 80 МГц
- Апертура: 0.5, 1, 2, 3, 4 мм
- Материал: плавленый кварц (FS), кристаллический кварц (CQ)
- Волна: продольная (C)
- Коннектор: SMA-F, SMA-M, BNC-F, BNC-M, MMCX-F, MMCX-M
Двухосевые акустооптические затворы SPQSD - это модуляторы добротности, основанные на одноосевом акустооптическом модуляторе добротности. Затворы выполнены на двух взаимно ортогональных поверхностях одной и той же акустооптической среды. Модуляторы обладают преимуществами высокого пропускания (до 99,6%), высокой скорости переключения, высокой способности к отключению, высокого порога повреждения и превосходной стабильностью импульса.

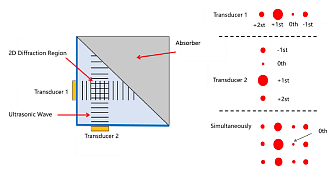

Радиочастотный сигнал передается на поверхностные электроды двух модуляторов одновременно. Два модулятора преобразуют радиочастотный сигнал в ультразвуковую волну и одновременно передают его в акустооптическую среду, формируя взаимно ортогональные дифракционные решетки в среде. Падающий свет одновременно взаимодействует с ортогональной дифракционной решеткой, создавая двумерный дифрагированный свет, чтобы повысить дифракционную эффективность.
Двухосевые акустооптические затворы SPQSD служат заменой использованию двух акустооптических модуляторов добротности в системах высокой мощности.
Для получения более высокой дифракционной эффективности требуется акустооптический переключатель добротности с большей апертурой и более высокая радиочастотная мощность, поэтому для обеспечения рассеивания тепла необходимо водяное охлаждение.
| Параметр | Значение | Ед. измерения | ||
|---|---|---|---|---|
| Частота | 24 | 27,12 | 40,68 | МГц |
|
Апертура
|
2 - 6 | 2 - 6 | 2 - 6 | мм |
|
Длина волны
|
1064 | 1064 | 1064 | нм |
|
Пропускание
|
≥ 99,6 | ≥ 99,6 |
≥ 99,6 |
% |
|
Модуляционные потери
|
≥ 90 |
≥ 90 |
≥ 90 |
% |
- Научные исследования
- Лазерная маркировка
- Литография
- Медицина
- Обработка метериалов
