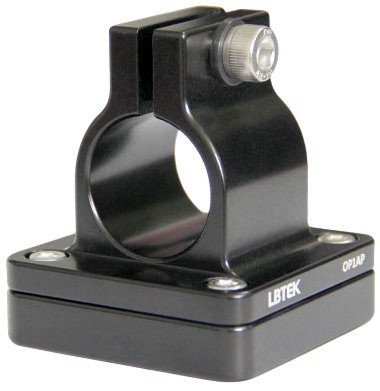

OP1AP - адаптер
- Диаметр совместимых компонентов 25 мм.

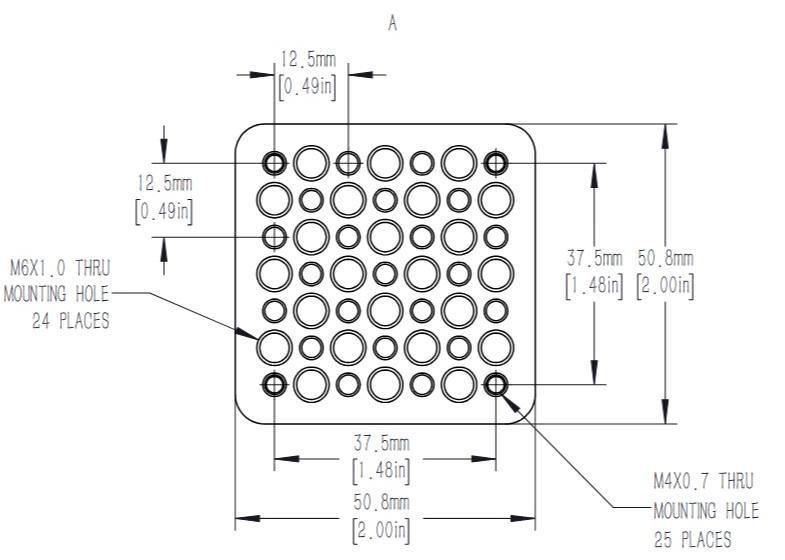

- Размер монтажной пластины 50,8 мм × 50,8 мм.
- Резьбовые отверстия двух типов: M4 (25 шт.) и M6 (24 шт.)
- Шаг между отверстиями одного типа 12,5 мм.

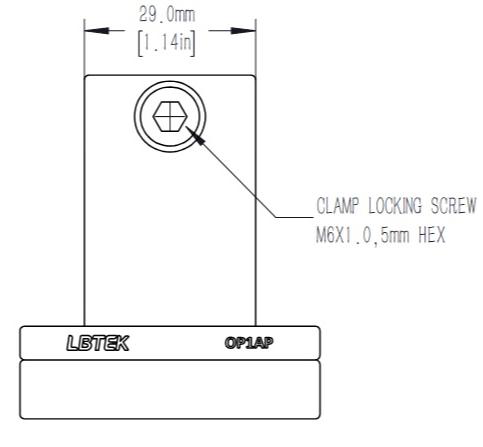

- Тип бокового фиксирующего винта M6.
Производитель: LBTEK

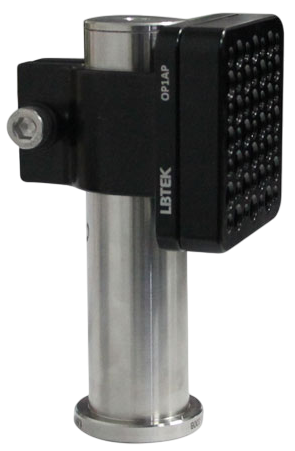

Адаптер OP1AP предназначен для фиксации механических или оптических компонентов диаметром 25 мм с помощью бокового винта M6. В нижней части адаптера расположена монтажная пластина размером 50,8 мм × 50,8 мм, на которой размещены в шахматном порядке резьбовые отверстия: 25 отверстий M4 и 24 отверстия M6, с шагом 12,5 мм между отверстиями одного типа. Эти отверстия позволяют монтировать разнообразные оптомеханические основания и держатели.
| Параметр | Значение | Ед. измерения |
|---|---|---|
| Материал | Алюминиевый сплав 6061-T6 | |
| Обработка поверхности | Черное анодирование | |
| Диаметр | 25 | мм |
| Размер монтажной пластины | 50,8 × 50,8 | мм |
| Тип резьбовых отверстий | M4 (25 шт.), M6 (24 шт.) | |
| Шаг между отверстиями одного типа | 12,5 | мм |
| Допуск на диаметр | +0,04 / +0,08 | мм |
| Допуск на параллельность | 0,02 | мм |

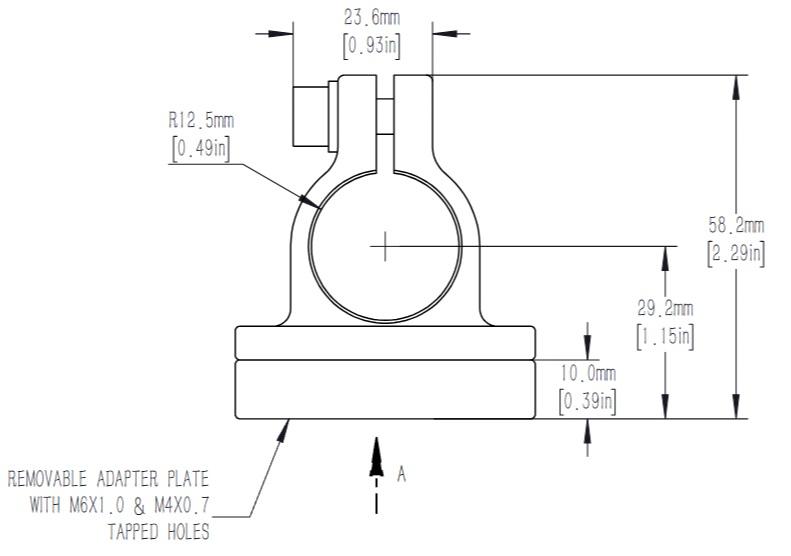

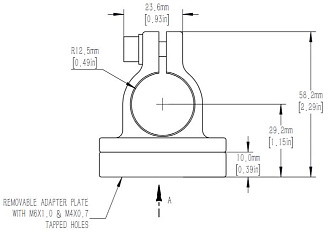

| Расстояние от центра зажима до основания | 29,2 | мм |
| Высота | 58,2 | мм |
