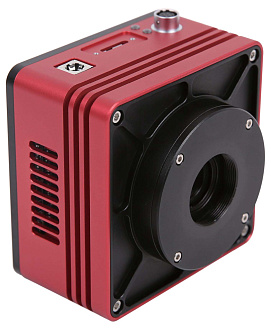

SWIR13 - камера коротковолнового ИК диапазона с высоким разрешением
- Спектральный диапазон 400-1700 нм.
- Разрешение 1,3 Мп 1280 × 1024 .
- Пиксель 5 мкм × 5 мкм.
- Глобальный затвор.
- TEС-охлаждение.

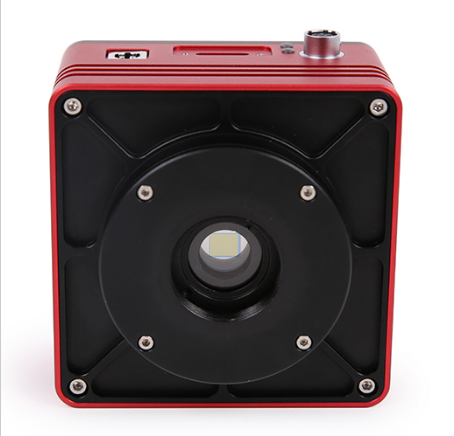

- Крепление оптики C-Mount.
SWIR13 – TE-охлаждаемая SWIR камера, оснащенная высокочувствительным сенсором с обратной засветкой Sony IMX990-AABA-C. Камера является отличным научным решением для получения изображений, как в видимой области (400-800 нм), так и в коротковолновом ИК диапазоне (800-1700 нм). Маленький размер пикселя обеспечивает высокую точность для количественных измерений.

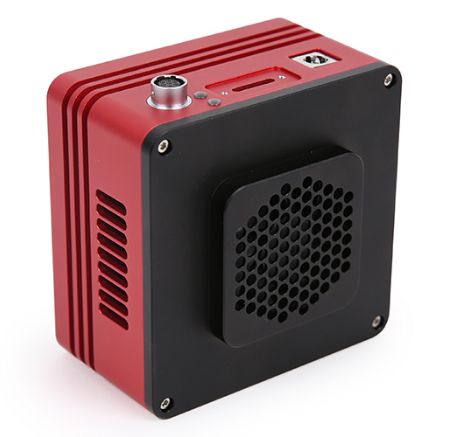

Модель SWIR13 оснащена двухступенчатым термоэлектрическим модулем (элементом Пельтье), позволяющим установить температуру на 25°C ниже комнатной. Это позволяет значительно уменьшить соотношение сигнал/шум и общий шум изображения. Дополнительный электрический вентилятор используется для увеличения скорости рассеяния тепла.
Камера поставляется в комплекте с удобным программным обеспечением для получения и обработки изображений. Кроме того, поставляется комплект SDK для множества платформ: C/C++, C#/VB.NET, Python, Java, DirectShow, Twain.
Также есть возможность поставки объективов, для подбора просим уточнить требуемое рабочее расстояние, фокусное расстояние и поле зрения.
Особенности:
- Работа в широком диапазоне спектра 400-1700 нм.
- Двухстепенчатое TE-охлаждение с вентилятором.
- Охлаждение от -5°C.
- Регулировка температуры в течение 5 минут.
- Время экспонирования до 60 с.
- Поддержка различных интерфейсов передачи данных (USB3, GigE, CoaXPress 2.0, CameraLink)
- Одновременная поддержка режимов trigger и video.
- Мультиплатформенный набор SDK разработчика.
- Надежная и прочная конструкция.
- Наличие отрезающего ИК фильтра.
- Поддержка выбора области интереса (ROI), поворота, переключения глубины цвета и других функций.
| Параметр | Значение | Единица измерения |
|---|---|---|
|
Модель сенсора
|
Sony IMX990-AABA-C |
|
|
Разрешение
|
1280 × 1024 |
пикселей |
|
Размер сенсора
|
1/2" | |
|
Размер пикселя
|
5 × 5 | мкм |
|
АЦП
|
12 / 8 | бит |
|
Буфер изображений
|
512 | МБайт |
|
Емкость пикселя
|
181,6 | ke- |
|
Отношение сигнал/шум
|
52,6 | дБ |
|
Динамический диапазон
|
58,7 | дБ |
|
Максимальная частота кадров
|
8 бит: 200 fps (при 1280 × 1024) 392 fps (при 640 × 512); 12 бит: 108 fps (при 1280 × 1024) 209 fps (при 640 × 512) | к/с |
|
Затвор
|
Кадровый (Глобальный) | |
|
Биннинг
|
Программный: 2 × 2, 3 × 3, 4 × 4 | |
|
Чувствительность
|
121 | мВ |
|
Темновой ток при температуре 20°C
|
638 | e/с |
|
Время экспонирования
|
15 мкс – 60 с | |
|
Диапазон усиления
|
1x – 15x | |
|
CRA
|
2,35° | |
|
Интерфейс передачи данных
|
USB3 / GigE / CoaXPress / CameraLink | |
|
Рабочая температура
|
от -20 до +60 | °C |
|
Охлаждение
|
Элемент Пельтье, до -5°C | |
|
Размеры
|
80 × 80 × 45,5 / 75 × 75 × 81,9 (с активным охлаждением) | мм3 |
|
Масса
|
<390 | г |
|
Потребляемая мощность
|
<2,1 (без охлаждения), <25 (с охлаждением) | Вт |
|
Программное обеспечение
|
ToupView, SDK | |
|
Операционная система
|
Windows, Linux, Androis, macOS |
| Модель | Сенсор: диагональ, разрешение | Размер пикселя, мкм | Чувствительность, мВ | Частота кадров (fps), разрешение | Диапазон спектральной чувствительности, нм | Интерфейс передачи данных |
|---|---|---|---|---|---|---|
|
SWIR13
|
Sony IMX990-AABA-C (InGaAs) 1/2” 1,3 Мп | 5 × 5 | 121 | 8 бит: 200 fps (при 1280 × 1024) 392 fps (при 640 × 512); 12 бит: 108 fps (при 1280 × 1024) 209 fps (при 640 × 512) | 400 - 1700 | USB3 |
|
SWIR13-G
|
Sony IMX990-AABA-C (InGaAs) 1/2" 1,3 Мп |
5 × 5 | 121 | 8 бит: 90 fps (при 1280 × 1024) 253 fps (при 640 × 512); 12 бит: 45 fps (при 1280 × 1024) 135 fps (при 640 × 512) | 400 - 1700 | GigE |
|
SWIR13-CXP
|
Sony IMX990-AABA-C (InGaAs) 1/2" 1,3 Мп | 5 × 5 | 121 | 8 бит: 134 fps (при 1280 × 1024) 260 fps (при 640 × 512); 10 бит: 125 fps (при 1280 × 1024) 242 fps (при 640 × 512); 12 бит: 71 fps (при 1280 × 1024) 138 fps (при 640 × 512) | 400 - 1700 | CoaXPress 2.0 (CXP-10 × 1) |
|
SWIR13-CL150
|
Sony IMX990-AABA-C (InGaAs) 1/2” 1,3 Мп | 5 × 5 | 121 | 8 бит: 200 fps (при 1280 × 1024) 392 fps (при 640 × 512); 12 бит: 108 fps (при 1280 × 1024) 209 fps (при 640 × 512) | 400 - 1700 | CameraLink |
Спектральная чувствительность (при температуре 15°C)

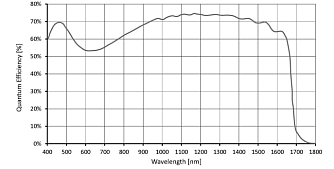

Квантовая эффективность (при температуре 15°C)

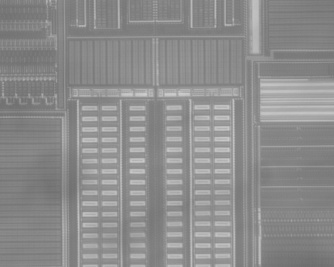

- Контроль полупроводниковых пластин и обнаружение дефектов.
- Контроль технологических процессов и высокоскоростная инспекция.
- Визуализация через дым, туман и некоторые другие среды.
- Наблюдение в условиях пониженной освещенности.
- Флуоресцентная и биомедицинская визуализация.
- Научные исследования и лабораторные измерения.
- Спектральная визуализация.

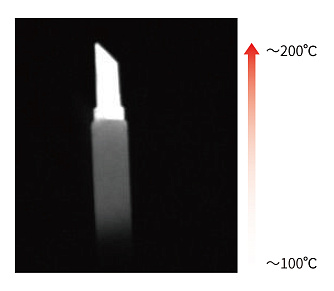

- Визуализация лазерного излучения и анализ лазерных процессов.
- Обнаружение влаги и исследование распределения воды в материалах.
- Контроль качества пищевой и фармацевтической продукции.
- Сортировка материалов и продукции по спектральным характеристикам.
- Анализ и идентификация материалов.
- Машинное зрение и автоматический промышленный контроль.
- Аутентификация банкнот.

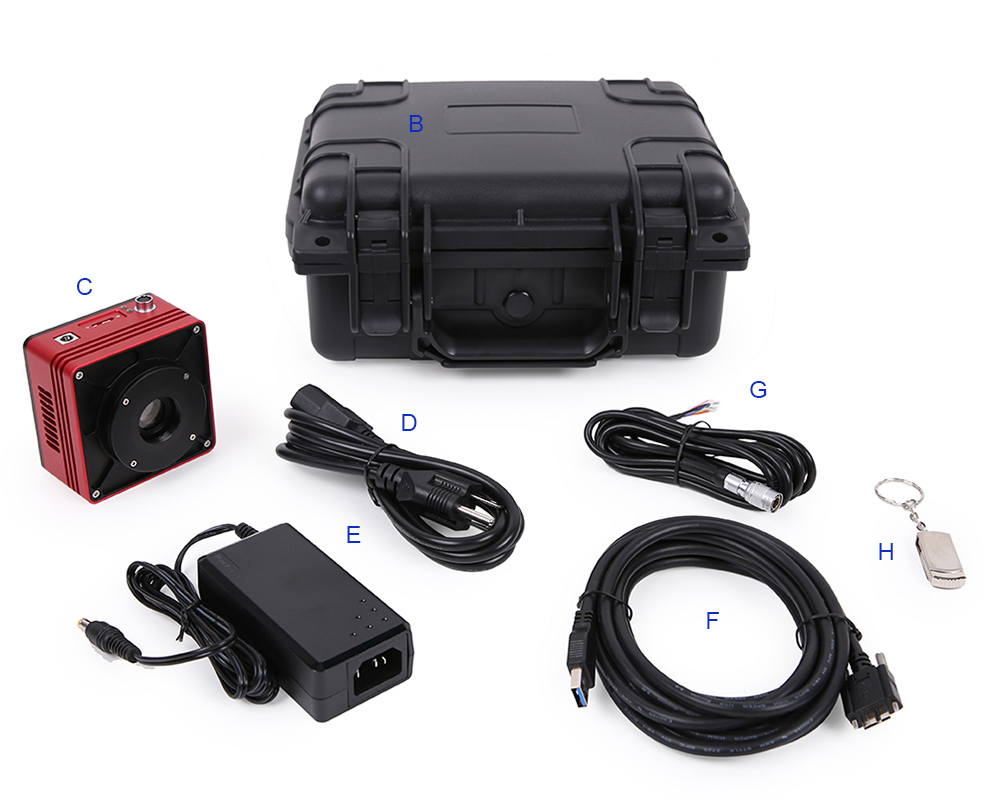

Комплект камеры:
B - защитный кейс, C - SWIR камера с C-Mount, D - сетевой кабель, E - адаптер блока питания, 12 В, 3 А, D - высокоскоростной USB3.0 (либо другой в зависимости от интерфейса передачи данных) кабель 1,5 м, G - кабель внешней синхронизации, H - флеш-носитель с драйвером и программным обеспечением
