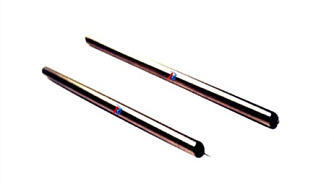

PMFBTWDM-488/633 - сплавные мультиплексоры с сохранением поляризации
- Длина волны 488/633 ± 5 нм.
- Конфигурация 1х2.
- Вносимые потери ≤ 1,2 дБ.
- Тип волокна PM460-HP.
Коротковолновые спектральные мультиплексоры DK Photonics серии PMFBTWDM-488/633 с сохранением поляризации (PM WDM), изготовленные методом сплавления оптических волокон и также известные как волоконные объединители (Fiber Combiners), имеют два отдельных входных волокна, каждое из которых предназначено для приема излучения на определенной длине волны, и одно общее выходное волокно, объединяющее излучение обеих длин волн.
Устройства разработаны для работы с лазерными линиями, широко применяемыми в биологических исследованиях. Сплавные мультиплексоры WDM идеально подходят для двухцветной флуоресцентной визуализации в установках конфокальной и лазерной сканирующей микроскопии.
DK Photonics также предлагает сплавные мультиплексоры WDM с каналом 780 нм, предназначенные для применения в ближней инфракрасной области спектра, в частности в рамановской микроскопии.
Благодаря обратимости работы сплавные мультиплексоры WDM могут также использоваться для разделения излучения двух длин волн, поступающего через общий порт, на два отдельных выходных порта.
Особенности:
- Низкие вносимые потери.
- Высокая изоляция.
- Высокий коэффициент экстинкции.
- Высокая допустимая мощность.
- Нечувствительность к поляризации.
- Высокая стабильность и надёжность.
| Параметр | Значение | Ед. измерения |
|---|---|---|
| Рабочая длина волны | 488 / 633 | нм |
| Рабочая полоса пропускания | ±5 | нм |
| Вносимые потери | ≤ 1,20 | дБ |
| Изоляция | ≥ 15 | дБ |
| Поляризационная экстинкция (PER) | ≥ 18 | дБ |
| Обратные потери | ≥ 55 | дБ |
| Тип волокна | PM460-HP | – |
| Максимальная допустимая мощность | 50 (с разъёмами или неупрочнённое волокно); 100 (сваренное соединение) | мВт |
| Рабочая температура | –40 … +85 | °C |
| Температура хранения | –50 … +85 | °C |

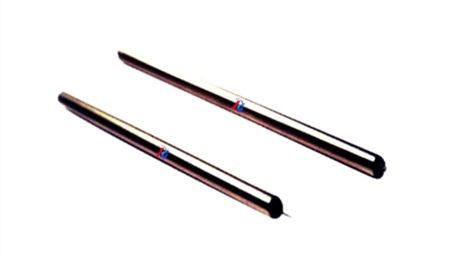

| Габаритные размеры корпуса | Ø3,0 × 60 (неупрочнённое волокно) или Ø3,0 × 70 (свободная буферная трубка 900 мкм) | мм |
Примечание
- Другие длины волн также могут быть изготовлены по индивидуальному заказу в соответствии с требованиями.
- Приведенные выше характеристики относятся к устройству без разъемов. PM-сплавной ответвитель работает по обеим осям, ни одна из осей не может быть заблокирована; по умолчанию коэффициент экстинкции измеряется по медленной оси. Все параметры измеряются только при комнатной температуре на центральной длине волны.
- Для устройств с разъёмами вносимые потери (IL) будут выше на 1,5 дБ, обратные потери (RL) ниже на 5 дБ, а коэффициент экстинкции (ER) ниже на 2 дБ. Ключ разъёма по умолчанию выровнен по медленной оси.
- Волоконные лазеры.
- Волоконные усилители.
- Волоконно-оптические датчики.
- Мониторинг в когерентных системах.
- Системы связи.
