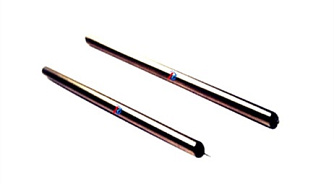

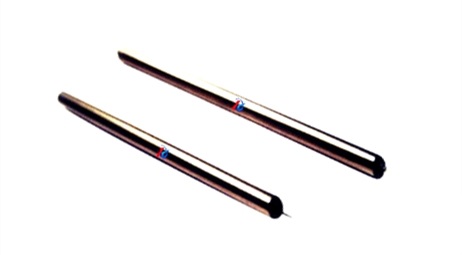

PMFBTWDM-95 - сплавные мультиплексоры с сохранением поляризации
- Длина волны 980/1550 ±10/±15 нм.
- Конфигурация 1x2 / 2x2.
- Вносимые потери 0,60 дБ.
- Тип волокна PM980 типа Panda или другое.
Сплавные мультиплексоры DK Photonics серии PMFBTWDM-95 с сохранением поляризации (PM WDM) предназначены для применения в волоконных лазерах, оптических датчиках и оптических гироскопах. Изготавливаются по оригинальной технологии сплавления на PM-волокне, отличаются низкими избыточными потерями, малыми габаритами и высоким коэффициентом поляризационной экстинкции.
Мультиплексоры также могут использоваться для объединения излучения на других длинах волн, в том числе 980/1030 нм (применение с импульсными лазерами) и 1064/1550 нм (накачка эрбий-иттербиевых систем). Доступны исполнения с низкой (300 мВт, 500 мВт) и высокой (20 Вт) допустимой мощностью. Идеально подходят для усилителей и волоконных лазеров на PM-волокне, а также для высокоскоростных систем связи и измерительной аппаратуры.
Особенности:
- Низкие вносимые потери.
- Высокая изоляция.
- Высокий коэффициент экстинкции.
- Высокая допустимая мощность.
- Нечувствительность к поляризации.
- Высокая стабильность и надёжность.
| Параметр | Значение | Ед. измерения |
|---|---|---|
| Рабочая длина волны | 980 / 1550 | нм |
| Рабочая полоса пропускания | ±10/±15 | нм |
| Вносимые потери (короткая волна) | 0,60 | дБ |
| Вносимые потери (сигнальный порт) | 0,5 | дБ |
| Изоляция | 20 | дБ |
| Поляризационная экстинкция (PER) | 18 | дБ |
| Направленность | 55 | дБ |
| Максимальная допустимая мощность | 2, 5, 10 | Вт |
| Тип волокна | PM980 типа Panda или другое | – |
| Длина пигтейлов | 1 или по заказу | м |
| Конфигурация портов | 1x2 / 2x2 | – |
| Рабочая температура | –5 … +70 | °C |
| Температура хранения | –50 … +85 | °C |
| Габаритные размеры корпуса | Ø3,0 × 60 (неупрочненное волокно) или Ø3,0 × 70 (свободная буферная трубка 900 мкм) | мм |
Примечание
- Другие длины волн могут быть изготовлены по индивидуальному заказу в соответствии с требованиями.
- Приведенные выше характеристики относятся к устройству без разъемов. PM-сплавной ответвитель работает по обеим осям, ни одна из осей не может быть заблокирована; по умолчанию коэффициент экстинкции измеряется по медленной оси. Все параметры измеряются только при комнатной температуре на центральной длине волны.
- Для устройств с разъемами вносимые потери (IL) будут выше на 0,3 дБ, обратные потери (RL) ниже на 5 дБ, а коэффициент экстинкции (ER) ниже на 2 дБ. Через разъем передается мощность менее 2 Вт. Ключ разъема по умолчанию выровнен по медленной оси.
- Cтандартный сплавной WDM выдерживает 1 Вт с разъемом, менее 5 Вт при выводе неупрочненного волокна и менее 10 Вт при сварном соединении. Для применений мощностью более 10 Вт используется корпус с теплоотводом; подробности уточняйте в DK Photonics.
- При использовании в импульсном режиме необходимо сообщить энергию и пиковую мощность импульса.
- Волоконные лазеры.
- Волоконные усилители.
- Волоконно-оптические датчики.
- Мониторинг в когерентных системах.
- Системы связи.
