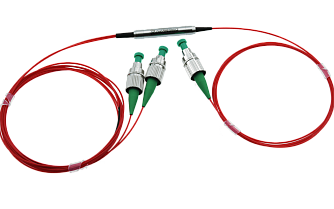

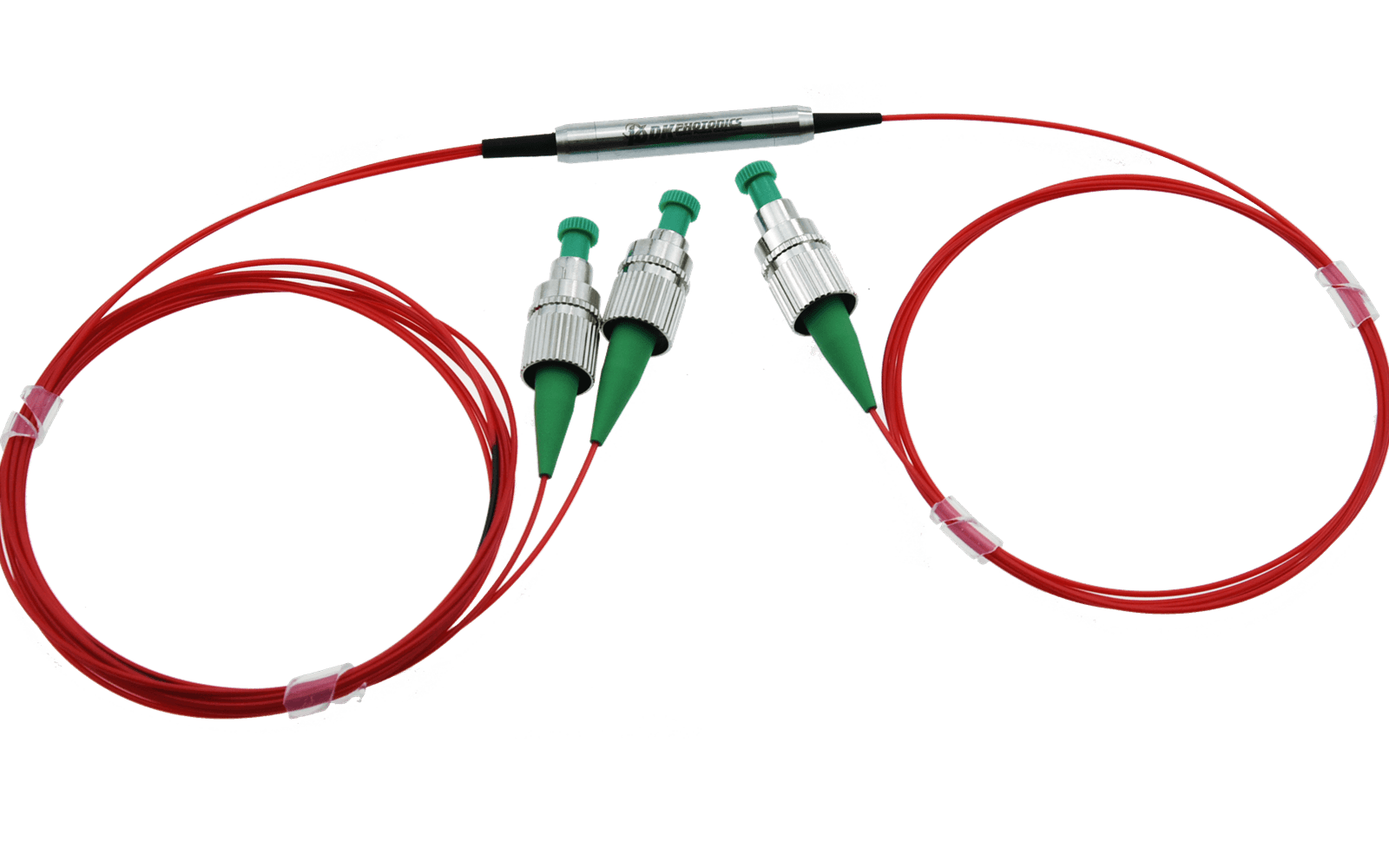

PMOC-3-30 - PM оптические циркуляторы 1030 нм
- Оптический PM циркулятор 1030 / 1040 нм.
- Трехпортовая конфигурация.
- Низкие вносимые потери < 3,5 дБ.
- Высокая изоляция > 25 дБ.
- Коэффициент экстинкции > 20 дБ.
- Быстрая ось блокирована.
PM оптический циркулятор DK Photonics PMOC-3-30 предназначен для маршрутизации сигналов: излучение, поступающее на порт 1, передается на порт 2, а излучение, поступающее на порт 2, передается на порт 3. Компактный высокоэффективный компонент направляет свет из входного волокна в выходное, а свет, возвращающийся по выходному волокну, отводит в третий порт. Подобно изолятору, циркулятор защищает входное волокно от обратного излучения, но при этом позволяет использовать отраженный сигнал. Быстрая ось циркулятора блокирована.
Если стандартные модели не отвечают требованиям, возможно изготовление циркулятора по спецификации заказчика: с другими волоконными выводами, длиной волны, допустимой мощностью и иными параметрами.
Особенности:
- Компактный размер.
- Высокая изоляция.
- Высокий коэффициент экстинкции.
- Низкая стоимость.
- Высокая стабильность и надежность.
| Параметр | Значение | Ед. измерения |
|---|---|---|
| Рабочие оси | Быстрая ось блокирована | – |
| Центральная длина волны | 1030; 1040 | нм |
| Количество портов | 3 | – |
| Уровень изоляции | Тип B | – |
| Рабочий диапазон длин волн | ±5 | нм |
| Изоляция при 23 °C (мин.) | 20 | дБ |
| Изоляция при 23 °C (тип.) | 25 | дБ |
| Вносимые потери при 23 °C (тип.) | 3,5 | дБ |
| Вносимые потери при 23 °C (макс.) | 3,8 | дБ |
| Коэффициент экстинкции при 23 °C (мин.) | 20 | дБ |
| Обратные потери (мин.) | 50 | дБ |
| Перекрестные помехи (мин.) | 50 | дБ |
| Максимальная оптическая мощность (суммарная входная, непрерывный режим) | 50 | мВт |
| Максимальная растягивающая нагрузка | 5 | Н |
| Тип волокна | PM980-XP Panda | – |
| Рабочий диапазон температур | −5…+70 | °C |
| Диапазон температур хранения | −40…+85 | °C |
| Габаритные размеры | Ø5,5×35 | мм |
Примечание
- Характеристики приведены для циркулятора без коннекторов.
- При использовании коннекторов вносимые потери увеличиваются на 0,3 дБ, обратные потери снижаются на 5 дБ, коэффициент экстинкции снижается на 2 дБ. По умолчанию ключ коннектора ориентирован по медленной оси. Мощность излучения, проходящего через коннектор, должна быть менее 2 Вт.
- Из-за высоких вносимых потерь рекомендуемая средняя мощность для циркулятора 1030 нм составляет менее 50 мВт. Для работы с большей мощностью и меньшими потерями предназначен высокомощный циркулятор 1030 нм. При работе в импульсном режиме сообщите при заказе энергию и пиковую мощность импульсов.
- Для работы с высокой мощностью применяется корпус с теплоотводом.
- При высокой мощности вносимые потери и изоляция несколько ухудшаются из-за поглощения излучения пластиной Фарадея и ее нагрева, но остаются в допустимых пределах.
- Волоконно-оптические усилители.
- Волоконно-оптические датчики.
- Тестирование и измерения.
- Когерентное детектирование.
