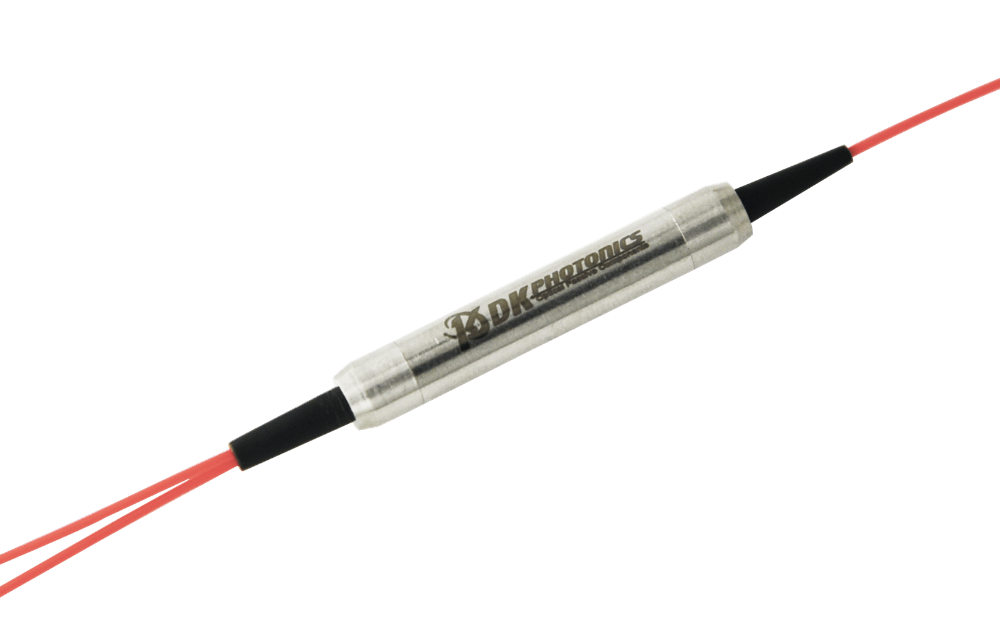

PBC/PBS-98 - делитель/объединитель поляризации излучения 980 нм
- Конфигурация 1x2, 2x1.
- Длина волны 980 ± 20 нм.
- Рабочая мощность до 20 Вт.
- Вносимые потери < 0,7 дБ.
- Коэффициент экстинкции > 20 дБ.
Делитель/объединитель поляризации излучения DK Photonics серии PBC/PBS-98 предназначен для объединения излучения двух входных PM волокон в одно выходное волокно, а также для деления излучения входного волокна на два выходных волокна с ортогональными состояниями поляризации.
DK Photonics выпускает широкий ряд делителей/объединителей поляризации излучения с допустимой мощностью от 300 мВт до 10 Вт (другие значения по запросу) и центральной длиной волны от 480 до 2050 нм.
Если стандартное исполнение не отвечает требованиям, возможно изготовление делителя/объединителя по индивидуальной спецификации: с нестандартными волоконными выводами, рабочей длиной волны, допустимой мощностью и другими параметрами.
Особенности:
- Низкие вносимые потери.
- Высокий коэффициент экстинкции.
- Компактный корпус.
- Высокая стабильность и надежность.
| Параметр | Значение | Ед. измерения | |
| Тип | P | A | – |
| Рабочая длина волны | 980 | 980 | нм |
| Диапазон длин волн | ±20 | ±20 | нм |
| Вносимые потери (тип.) | 0,60 | 0,70 | дБ |
| Вносимые потери (макс.) | 0,80 | 0,90 | дБ |
| Коэффициент экстинкции (мин.) | 22 | 20 | дБ |
| Обратные потери | >50 | >50 | дБ |
| Направленность | >50 | >50 | дБ |
| Максимальная оптическая мощность | 0,5; 1; 2; 3; 5; 10; 20 | 0,5; 1; 2; 3; 5; 10; 20 | Вт |
| Максимально допустимая растягивающая нагрузка | <5 | <5 | Н |
| Тип волокна (порты 1 и 2) | PM980-XP | PM980-XP | – |
| Тип волокна (порт 3) | 1060-XP или PM980-XP | 1060-XP или PM980-XP | – |
| Рабочий диапазон температур | −5…+70 | −5…+70 | °C |
| Диапазон температур хранения | −40…+85 | −40…+85 | °C |
| Габариты | Ø5,5×35 или по требованию заказчика | мм | |
Примечание
· Характеристики приведены для изделия без коннекторов. Все параметры измерены при комнатной температуре.
· При использовании коннекторов вносимые потери увеличиваются на 0,3 дБ, обратные потери снижаются на 5 дБ, коэффициент экстинкции снижается на 2 дБ. По умолчанию ключ коннектора совмещен с медленной осью. Мощность, передаваемая через коннектор, – менее 2 Вт.
· Для применений с мощностью более 5 Вт используется корпус с теплоотводом, подробности уточняйте у DK Photonics.
· Поскольку распространение излучения обратимо в обоих направлениях, объединитель поляризации (PBC) может использоваться и как делитель (PBS).
- Поляризационное мультиплексирование/демультиплексирование.
- Высокомощные волоконные лазеры.
- Оптические сенсорные системы.
- Когерентные телекоммуникационные системы.
- Компенсаторы поляризационной модовой дисперсии.
