APS - оптические коллиматоры с волокном
Одномодовые волоконные асферические коллиматоры серии APS предназначены для преобразования расходящегося светового пучка в коллимированный пучок с параллельными лучами.
- Диапазон длин волн: 532 - 1550 нм.
- Диаметр перетяжки: 0,4 - 4,1 мм.
- Эффективное фокусное расстояние: 1,97 - 18,75 мм.
- Апертура: 2 - 5,5 мм.

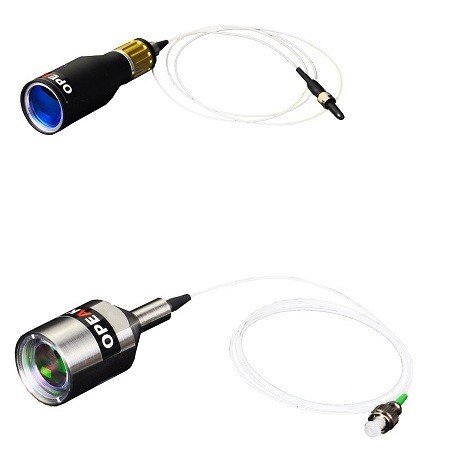

Коллиматоры серии APS (одномодовые, с асферической линзой) предназначены для коллимации пучка, выходящего из одномодового волокна, и состоят из корпуса из нержавеющей стали (или титанового сплава) и асферической линзы. Каждый коллиматор поставляется с одномодовым пигтейлом длиной 1 м и обеспечивает дифракционно-ограниченное качество пучка на расчетной длине волны.
Торец волокна со стороны коллимирующей асферической линзы отполирован под углом 8°, обе поверхности линзы имеют просветляющее покрытие, что позволяет максимально снизить отражение на расчётной длине волны (обратные потери > 60 дБ). Благодаря внутренней угловой компенсирующей структуре не требуется изгибать корпус для согласования со скошенным торцом волокна (для коллиматоров с внешним диаметром 9 мм). Для моделей с фокусным расстоянием менее 5 мм отклонение, вызванное скосом торца волокна, пренебрежимо мало, поэтому корпус таких версий выполнен прямым.
Особенности:
- Оптимальная работа на расчетной длине волны.
- Система на основе асферической линзы с фиксированным фокусом.
- Компактный размер и легкая интеграция в установки.
| Модель | Длина волны (нм) | Диаметр перетяжки пучка (мм) | Угол расходимости (мрад) | Фокусное расстояние (мм) | Апертура (мм) | Наружный диаметр (мм) | Тип волокна |
|---|---|---|---|---|---|---|---|
|
APS05-532
|
532 | 0,4 | 1,8 | 1,97 | 2 | 4 | 460HP |
|
APS4-532
|
532 | 3,5 | 0,2 | 18,04 | 5,5 | 9 | 460HP |
|
APS05-633
|
633 | 0,9 | 0,9 | 4,59 | 3,6 | 5,7 | SM600 |
|
APS1-633
|
633 | 2,1 | 0,4 | 10,96 | 5,4 | 9 | SM600 |
|
APS05-780
|
780 | 1,0 | 1,0 | 4,63 | 3,6 | 5,7 | 780HP |
|
APS1-780
|
780 | 2,4 | 0,4 | 11,06 | 5,4 | 9 | 780HP |
|
APS1-850
|
850 | 2,4 | 0,45 | 11,1 | 5,4 | 9 | SM800 |
|
APS2-850
|
850 | 3,99 | 0,27 | 18,45 | 5,5 | 9 | SM800 |
|
APS05-1030
|
1030 | 0,4 | 3,0 | 2,01 | 2 | 4 | HI1060 |
|
APS1-1030
|
1030 | 1,0 | 1,3 | 4,67 | 3,6 | 5,7 | HI1060 |
|
APS2-1030
|
1030 | 2,4 | 0,5 | 11,16 | 5,4 | 9 | HI1060 |
|
APS4-1030
|
1030 | 4,1 | 0,3 | 18,56 | 5,5 | 9 | HI1060 |
|
APS05-1064
|
1064 | 0,44 | 3,07 | 2,02 | 2 | 4 | HI1060 |
|
APS1-1064
|
1064 | 1,02 | 1,33 | 4,67 | 3,6 | 5,7 | HI1060 |
|
APS2-1064
|
1064 | 2,5 | 0,6 | 11,17 | 5,4 | 9 | HI1060 |
|
APS4-1064
|
1064 | 4,1 | 0,3 | 18,57 | 5,5 | 9 | HI1060 |
|
APS05-1310
|
1310 | 0,4 | 4,5 | 2,03 | 2 | 4 | SMF-28 |
|
APS1-1310
|
1310 | 0,9 | 2,0 | 4,7 | 3,6 | 5,7 | SMF-28 |
|
APS2-1310
|
1310 | 2,0 | 0,8 | 11,25 | 5,4 | 9 | SMF-28 |
|
APS4-1310
|
1310 | 3,4 | 0,5 | 18,67 | 5,5 | 9 | SMF-28 |
|
APS05-1550
|
1550 | 0,4 | 5,1 | 2,03 | 2 | 4 | SMF-28 |
|
APS1-1550
|
1550 | 0,9 | 2,2 | 4,73 | 3,6 | 5,7 | SMF-28 |
|
APS2-1550
|
1550 | 2,2 | 0,9 | 11,31 | 5,4 | 9 | SMF-28 |
|
APS4-1550
|
1550 | 3,6 | 0,6 | 18,75 | 5,5 | 9 | SMF-28 |
- Волоконно-оптическая связь и передача данныx.
- Лазерные системы и оптическая накачка.
- Оптическая метрология и интерферометрия.
- Спектроскопия и аналитическое оборудование.
- Оптические изоляторы, циркуляторы, модуляторы.
