HPPMOC-3-15 - высокомощные PM оптические циркуляторы, 1550 нм
- Центральная длина волны 1550 ± 15 нм.
- Трехпортовая конфигурация.
- Низкие вносимые потери < 0,8 дБ.
- Высокая изоляция > 28 дБ.
- Поляризационные потери 0,15 дБ.
- Оптическая мощность до 30 Вт.

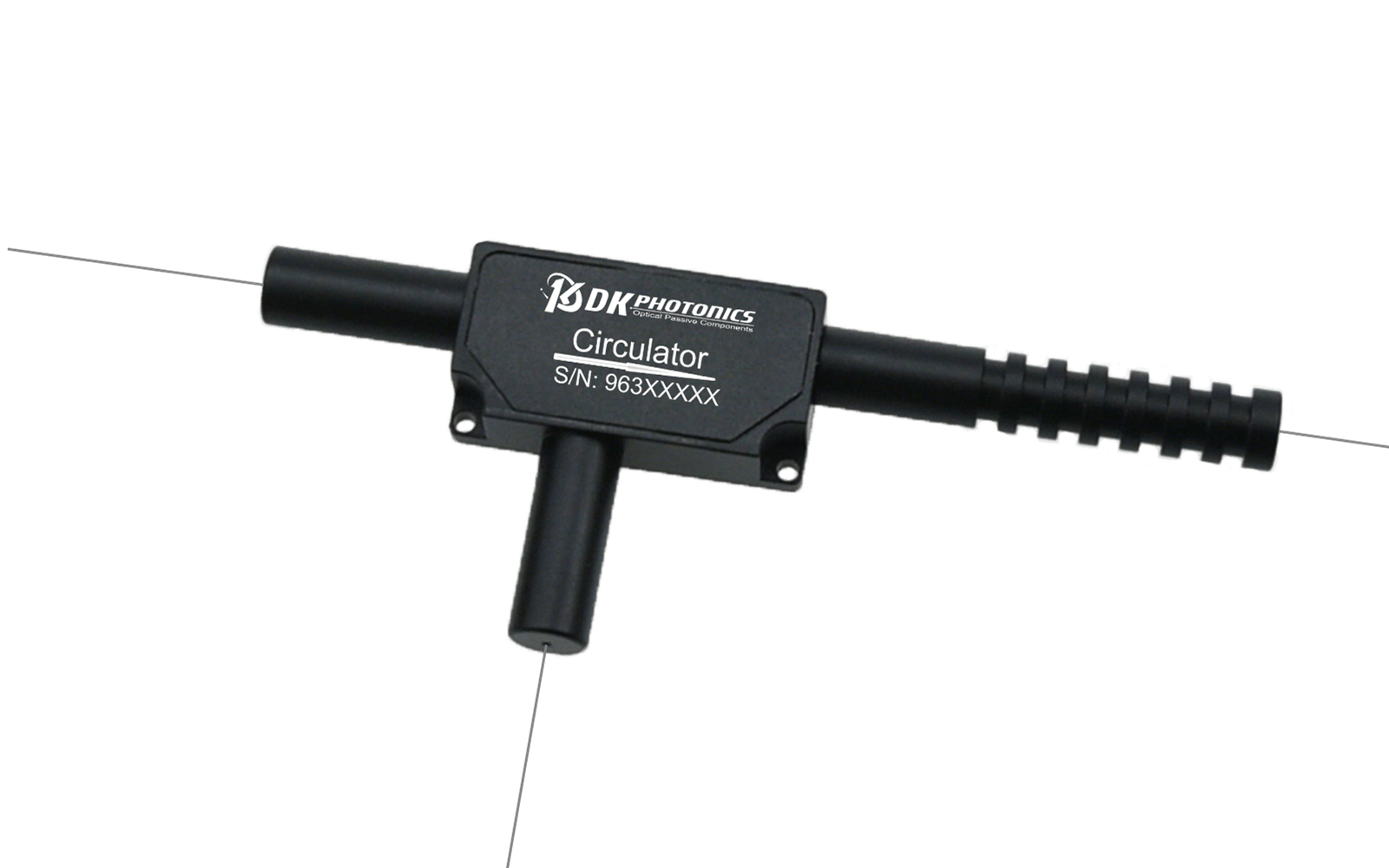

Высокомощный одномодовый оптический циркулятор DK Photonics HPPMOC-3-15 предназначен для передачи излучения из порта 1 в порт 2 и из порта 2 в порт 3. Компактный поляризационно-независимый компонент работает как маршрутизатор сигналов: излучение из входного волокна передается в выходное, а излучение, возвращающееся по выходному волокну, направляется в третий порт. Подобно изолятору, циркулятор защищает входное волокно от обратного излучения, но при этом позволяет использовать отраженный сигнал.
Если стандартные модели не отвечают требованиям, возможно изготовление циркулятора по спецификации заказчика: с другими волоконными выводами, длиной волны, допустимой мощностью и иными параметрами.
Особенности:
- Низкие вносимые потери.
- Высокая допустимая оптическая мощность.
- Высокая изоляция.
- Исполнения с сохранением поляризации (PM) и без сохранения поляризации.
- Волокно по требованию заказчика.
- Высокая надежность.
- Термостабильность.
| Параметр | Значение | Ед. измерения | |
|---|---|---|---|
| Центральная длина волны | 1550 | нм | |
| Рабочий диапазон длин волн | +/- 15 | нм | |
| Изоляция (мин.) | 28 | дБ | |
| Вносимые потери (макс.) | 0,8 | дБ | |
| Обратные потери (мин.) | 50 | дБ | |
| Перекрестные помехи (мин.) | 45 | дБ | |
| Коэффициент экстинкции |
18(тип B), 20(тип F) |
дБ | |
| Максимальная оптическая мощность (CW) | 10, 20, 30 | Вт | |
|
Максимальная оптическая мощность (нс импульсы) |
5, 10, 20 |
кВт | |
| Тип волокна |
PM1550-XP, PM-GDF-12/130-M, PLMA-GDF-25/300, другие по запросу |
- | |
| Рабочий диапазон температур | -5 ~ +70 | ℃ | |
| Диапазон температур хранения | -40 ~ +85 | ℃ | |
*Для циркуляторов с коннекторами, IL будут на 0,3 дБ выше, RL будет на 5 дБ ниже. Мощность передаваемая через коннекторы менее 2 Вт
- Высокомощные волоконные лазеры.
- Высокомощные волоконные усилители.
- Приборостроение.
- Тестирование и измерения.
- Лабораторные исследования волоконных усилителей.
