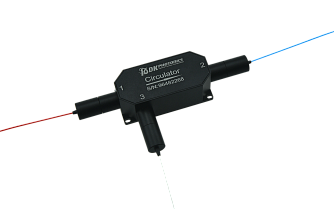

HPPMOC-3-80 - высокомощные оптические циркуляторы с сохранением поляризации 1080 нм
- TGG PM оптические циркуляторы 1080 нм
- Трехпортовая конфигурация
- Низкие вносимые потери < 0,8 дБ
- Высокая изоляция > 30 дБ
- Коэффициент экстинкции > 20 дБ
- Оптическая мощность до 30 Вт
Производитель: DK PHOTONICS
| Параметр | Значение | Ед. измерения | |
|---|---|---|---|
| Центральная длина волны | 1080 | нм | |
| Рабочий диапазон длин волн | +/- 10 | нм | |
| Пиковая изоляция (тип.) | 30 | дБ | |
| Изоляция (мин.) | 25 | дБ | |
| Вносимые потери (тип.) | 0,8 | дБ | |
| Вносимые потери (макс.) | 1,2 | дБ | |
| Обратные потери (мин.) |
45 |
дБ | |
| Перекрестные помехи (мин.) | 45 | дБ | |
| Коэффициент экстинкции |
18(тип B), 20(тип F) |
дБ | |
| Максимальная оптическая мощность | 10, 20, 30 | Вт | |
| Тип волокна |
1060-XP, 10/125DC, 20/130DC, 25/250DC, другие по запросу |
- | |
| Рабочий диапазон температур | 0 ~ +60 | ℃ | |
| Диапазон температур хранения | -10 ~ +75 | ℃ | |
*Для циркуляторов с коннекторами, IL будут на 0,3 дБ выше, RL будет на 5 дБ ниже. Мощность передаваемая через коннекторы менее 2 Вт
- Оптические усилители
- Волоконно-оптические датчики
- Источники лазерной накачки
- Тестирование и измерения
| Порт | Центральная длина волны | Ось |
Максимальная оптическая мощность |
Тип волокна | Тип покрытия | Длина волокна | Тип коннектора |
|---|---|---|---|---|---|---|---|
| 3 - 3-портовый |
80 - 1080 нм |
B - обе оси рабочие F - быстрая ось блокирована |
10 - 10 Вт 20 - 20 Вт 30 - 30 Вт |
XX - тип волокна |
25 - 250 мкм оголенное волокно 90 - 900 мкм свободное волокно ХХ - другое |
05 - 0,5 м 10 - 1,0 м 15 - 1,5 м ХХ - другое |
00 - без коннектора FP - FC/PC FA - FC/APC ХХ - другое |
