MMOC - оптические многомодовые циркуляторы 1310/1550 нм
- Оптический многомодовый циркулятор 1310/1550 нм.
- Трехпортовая конфигурация.
- Низкие вносимые потери < 0,8 дБ.
- Высокая изоляция > 20 дБ.
- Диаметр сердцевины волокна 50 мкм или 62,5 мкм.

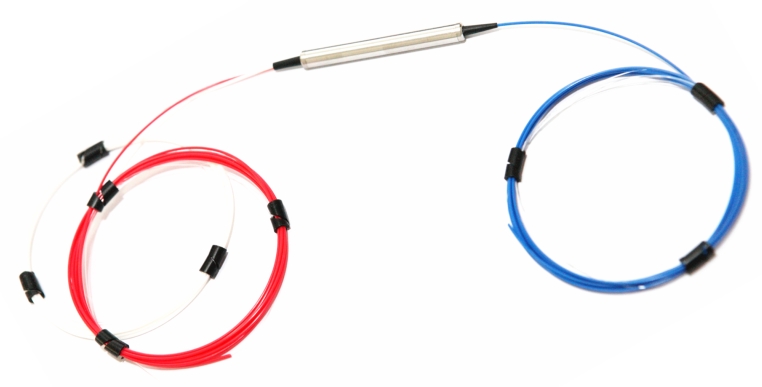

Трехпортовый многомодовый оптический циркулятор DK Photonics MMOC предназначен для маршрутизации сигналов в волоконно-оптических системах с многомодовым волокном на длинах волн 1310 и 1550 нм: излучение, поступающее на порт 1, передается на порт 2, а излучение, поступающее на порт 2, передается на порт 3. Циркулятор направляет свет из входного волокна в выходное, а свет, возвращающийся по выходному волокну, отводит в третий порт. Подобно изолятору, он защищает входное волокно от обратного излучения, но при этом позволяет использовать отраженный сигнал.
Если стандартные модели не отвечают требованиям, возможно изготовление циркулятора по спецификации заказчика: с другими волоконными выводами, длиной волны, допустимой мощностью и иными параметрами.
Особенности:
- Низкие вносимые потери.
- Высокая степень изоляции.
- Высокая стабильность и надежность.
- Невысокая стоимость.
| Параметр | Значение | Ед. измерения |
|---|---|---|
| Конфигурация | Порт 1 → порт 2 → порт 3 | – |
| Центральная длина волны | 1310; 1550 | нм |
| Рабочий диапазон длин волн | ±30 | нм |
| Изоляция на центральной длине волны при 23 °C (2→1, 3→2, мин.) | 20 | дБ |
| Вносимые потери при 23 °C (тип.) | 0,8 | дБ |
| Вносимые потери при 23 °C (макс.) | 1,2 | дБ |
| Обратные потери (мин.) | 30 | дБ |
| Перекрестные помехи (мин.) | 50 | дБ |
| Поляризационная модовая дисперсия (PMD, макс.) | 0,1 | пс |
| Поляризационно-зависимые потери при 23 °C (PDL, макс.) | 0,15 | дБ |
| Максимальная оптическая мощность (суммарная проходящая, непрерывный режим) | 0,3; 1; 3; 5 | Вт |
| Максимальная растягивающая нагрузка | 5 | Н |
| Тип волокна | MM 50/125 мкм или MM 62,5/125 мкм | – |
| Рабочий диапазон температур | 0…+70 | °C |
| Диапазон температур хранения | −40…+85 | °C |
| Габаритные размеры | Ø5,5×50 | мм |
Примечание
- Характеристики приведены для циркулятора без коннекторов и могут быть изменены без уведомления.
- Каждый коннектор увеличивает вносимые потери на 0,3 дБ и снижает обратные потери на 5 дБ.
- Для исполнений с коннекторами максимальная проходящая оптическая мощность составляет 2 Вт.
- Измеренные значения параметров могут различаться в зависимости от используемого многомодового источника излучения.
- Волоконно-оптические усилители.
- Источники лазерной накачки.
- Волоконно-оптические датчики.
- Тестирование и измерения.
- Приборостроение.
