BO TERAHERTZ

Продукты и решения

• Настольные терагерцовые спектрометры THz-TDS.
• Портативные и ручные терагерцовые спектрометры.
• Системы ближнепольной терагерцовой визуализации.
• Системы OPTP-TDS с оптическим возбуждением и терагерцовым зондированием.
• Портативные терагерцовые толщиномеры.
• Роботизированные комплексы неразрушающего контроля.
• Четырёхканальные системы терагерцовой томографии.
• Фотопроводящие терагерцовые передающие и приёмные антенны.
• Полностью волоконные фемтосекундные лазеры.
• Высокоскоростные волоконные линии задержки.
• Интегрированные контроллеры и платы сбора данных THz-TDS.
• Самобалансирующиеся электрооптические модули детектирования.
• Усилители тока и высоковольтные модули для фотопроводящих антенн.

Области применения

• Спектроскопия и исследование материалов: измерение временных и спектральных характеристик образцов методами THz-TDS и OPTP.
• Терагерцовая визуализация: исследование внутренней структуры объектов, пространственного распределения терагерцового поля, метаповерхностей и метаматериалов.
• Неразрушающий контроль: выявление внутренних дефектов и неоднородностей в покрытиях, многослойных и композитных конструкциях.
• Измерение толщины: бесконтактное определение толщины отдельных слоёв покрытий, полимеров и других неметаллических материалов.
• Промышленный контроль: контроль толщины, структуры и однородности материалов; интеграция измерительных головок со сканирующими системами и роботизированными манипуляторами.
• Спектральный анализ жидкостей: исследование динамики водородных связей и гидратации, идентификация нефтепродуктов, масел и растворителей.
• Аэрокосмическая промышленность: контроль покрытий и многослойных конструкций, выявление подповерхностных дефектов.
• Безопасность и идентификация веществ: спектральное распознавание веществ и исследование содержимого через распространённые упаковочные материалы, включая пластик, бумагу и пеноматериалы.

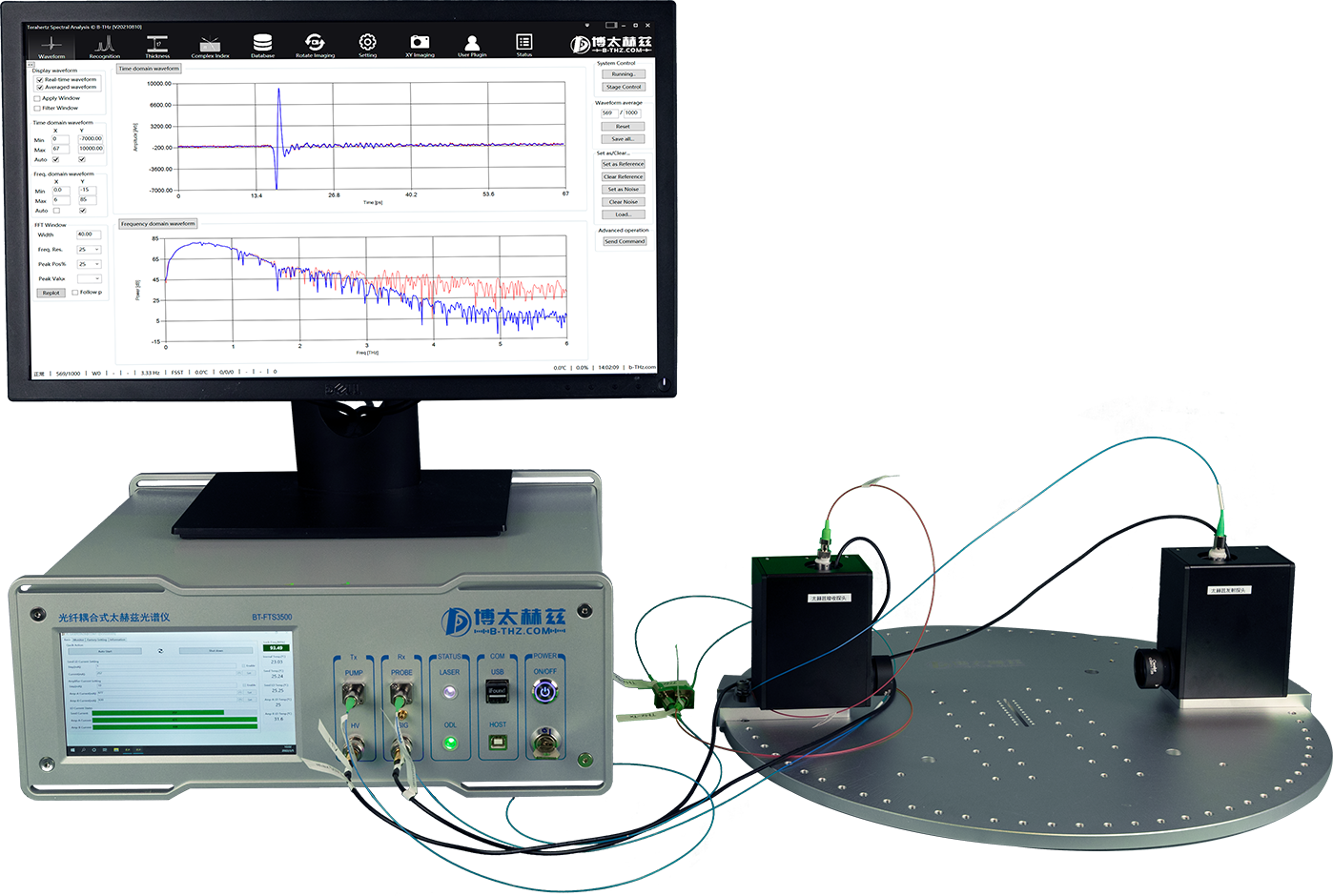

Настольные терагерцовые спектрометры THz-TDS

• Полностью волоконно-связанная система.
• Измерения на пропускание, отражение и в режиме ATR.
• Поляризационные и угловые измерения.
• XY-сканирование, послойная визуализация и трёхмерная компьютерная томография.

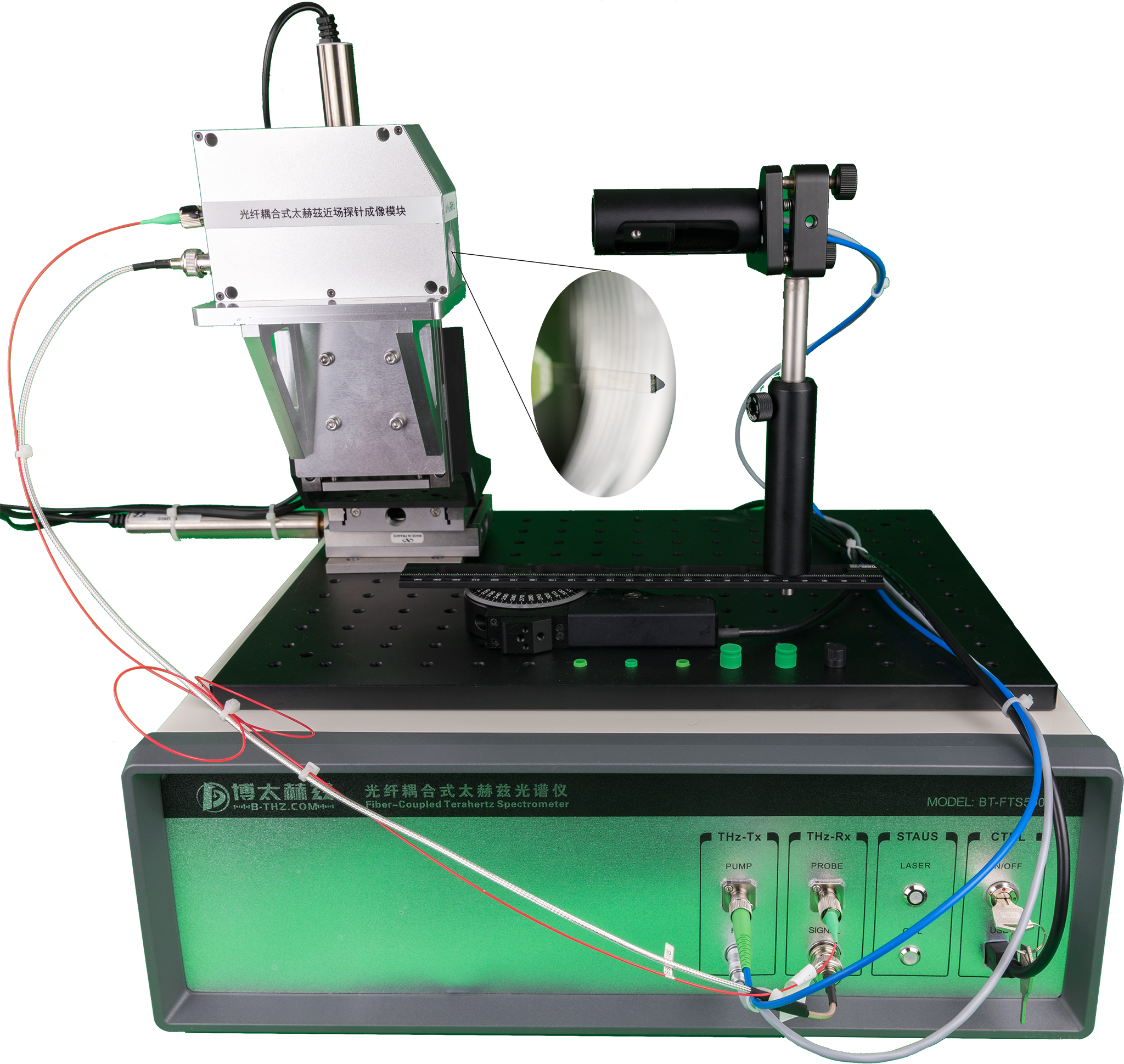

Системы ближнепольной терагерцовой визуализации

• Спектральный диапазон: 0,1–2 или 0,1–3 ТГц.
• Пространственное разрешение: 20–50 мкм, зависит от зонда и зазора до образца.
• Волоконно-связанный фотопроводящий зонд.
• Трёхмерное сканирование зонда.
• Дополнительные режимы возбуждения и детектирования.

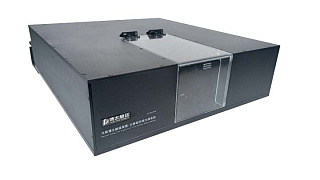

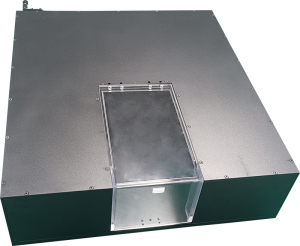

Системы OPTP-TDS

• Оптическое возбуждение образца с терагерцовым зондированием.
• Спектральный диапазон на пропускание: 0,1–3,5 ТГц, зависит от лазерного источника.
• Спектральное разрешение: ≤2,5 ГГц.
• Измерения на отражение и ATR доступны опционально.

Портативные терагерцовые спектрометры

• Исполнение «всё в одном».
• Быстрая идентификация веществ по спектрам поглощения.
• Измерения через распространённые пластиковые, бумажные и пенные упаковочные материалы.
• Модульная конструкция для OEM-интеграции.

Портативные терагерцовые толщиномеры

• Бесконтактное неразрушающее измерение толщины.
• Послойный анализ многослойных неметаллических объектов.
• Портативный компьютер и волоконно-связанная измерительная головка.
• Ручная работа или установка головки на роботизированный манипулятор.

Ручные терагерцовые спектрометры

• Спектральный диапазон: 0,1–3 ТГц.
• Спектральное разрешение: 11 ГГц.
• Время регистрации одной временной формы сигнала: 2 мс.
• Режим пропускания или отражения выбирается при заказе.
• Доступно исполнение в виде OEM-модуля.

Роботизированные комплексы неразрушающего контроля

• Контроль покрытий, толщины и внутренних дефектов.
• Скорость контроля: 10–2000 точек/с.
• Рабочее расстояние: 8 см в стандартной конфигурации.
• Автоматическое распознавание формы объекта и планирование траектории сканирования.

Четырёхканальные системы терагерцовой томографии

• Спектральный диапазон: 0,1–3 ТГц.
• От 1 до 4 измерительных головок с параллельной работой.
• Суммарная скорость: до 2000 точек/с при четырёх головках.
• Измерения на отражение, XY-сканирование и вращательное сканирование.

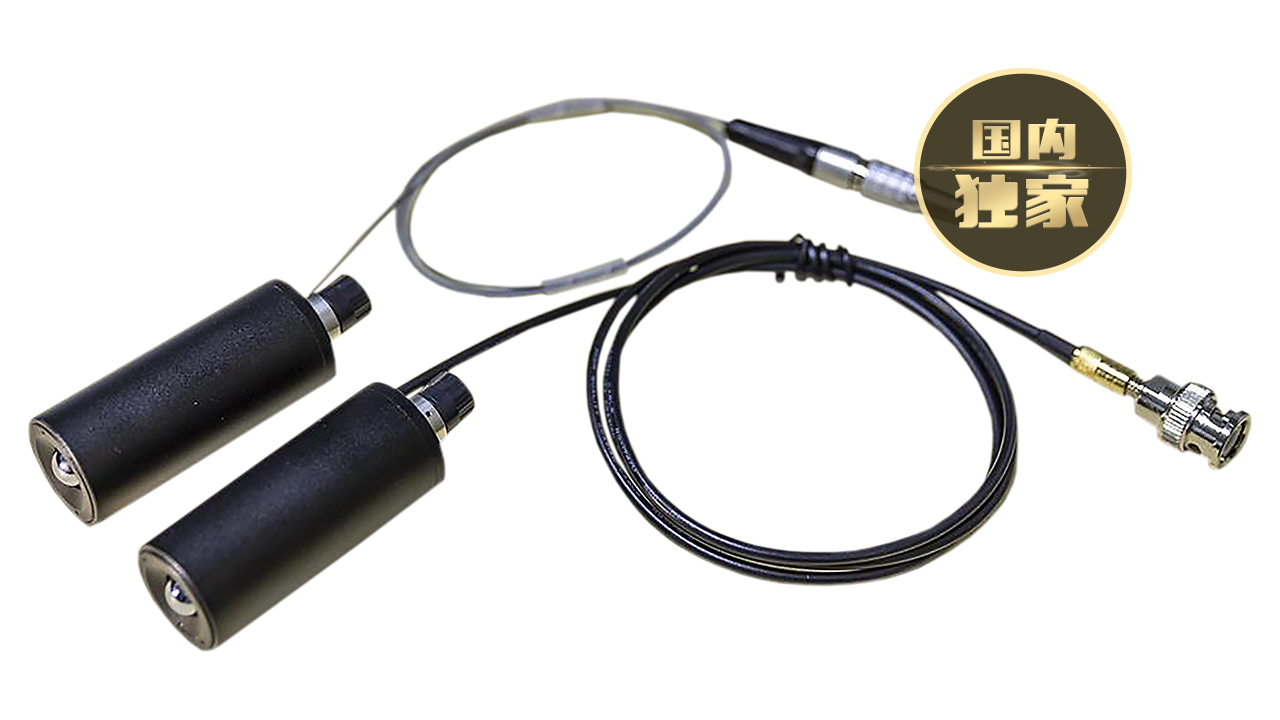

Фотопроводящие терагерцовые антенны

• Передающие и приёмные антенны с волоконным вводом.
• Спектральный диапазон: 0,1–5 ТГц.
• Длина волны возбуждающего лазера: 1550 ± 20 нм.
• Волокно PM1550, разъём FC/APC.

Полностью волоконные фемтосекундные лазеры

• Центральная длина волны: 1550 ± 20 нм.
• Длительность импульса: ≤65 фс при заводской настройке мощности.
• Один или два выходных канала в зависимости от модели.
• Предкомпенсация дисперсии для работы с волоконными линиями.

Высокоскоростные волоконные линии задержки

• Рабочая длина волны: 1560 ± 50 нм.
• Диапазон задержки: 0–400, 0–800 или 0–1600 пс.
• Шаг задержки: от 3,3 фс, зависит от модели.
• Волокно PM1550.
• Интерфейс управления RS232.

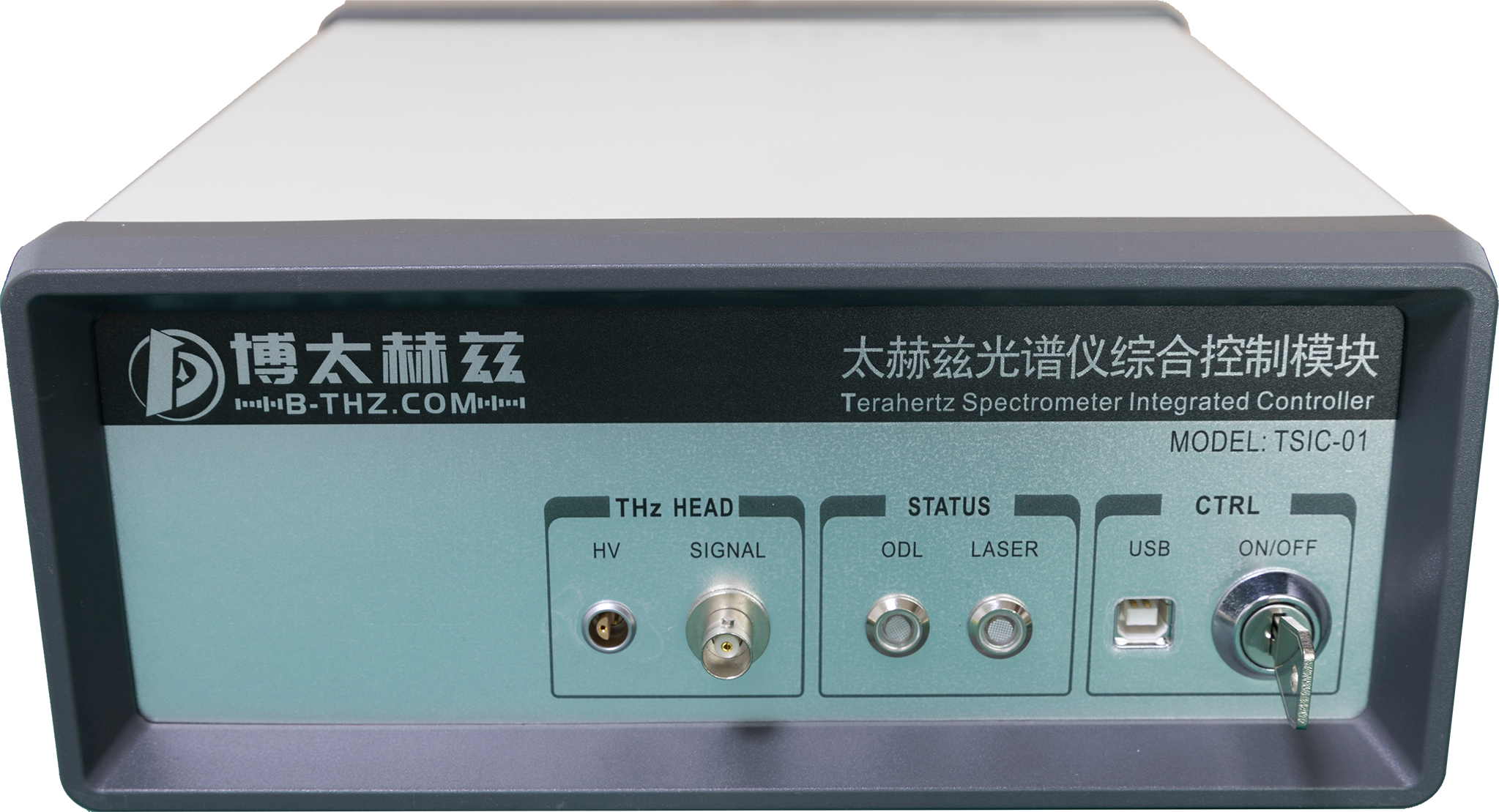

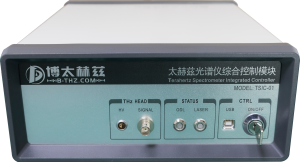

Интегрированные контроллеры THz-TDS

• Напряжение смещения передающей антенны: 50–100 В.
• Сбор временных терагерцовых сигналов.
• Управление лазером и оптической линией задержки.
• Диапазон управления задержкой: 0–3200 пс.
• Интерфейс USB 2.0 или Ethernet.

Самобалансирующиеся электрооптические модули детектирования

• Длина волны зондирующего излучения: 800 или 1550 нм.
• Фотодетекторы Si или InGaAs в зависимости от модели.
• Полоса пропускания: от постоянного тока до 300 кГц.
• Автоматическая балансировка оптической схемы.
• Электрооптический кристалл приобретается отдельно.

Усилители тока фотопроводящих антенн

• Преобразование слабого фототока в напряжение.
• Коэффициент преобразования по умолчанию: 5 × 10⁶ В/А.
• Три ступени усиления: ×1, ×10 и ×100.
• Несимметричный или дифференциальный выход.

Платы сбора данных THz-TDS

• От 1 до 4 параллельных входных каналов.
• Частота оцифровки: 80 МГц.
• Регистрация временных форм сигнала: до 1000 в секунду.
• Встроенный предварительный усилитель тока.
• USB 2.0; гигабитный Ethernet опционально.

Высоковольтные модули для фотопроводящих антенн

• Выходное напряжение: 50–150 В.
• Постоянное или модулированное напряжение смещения.
• Частота модуляции: до 500 кГц.
• Внешняя TTL-синхронизация.
• Защита от перенапряжения, пониженного напряжения и короткого замыкания.
